31 -VERIFIER l'équilibrage de la porte :
a) METTRE la porte en fonctionnement manuel en appuyant sur le bouton « MANOEUVRE DE
DEPANNAGE ».
b) LACHER le panneau lorsqu'il est entièrement ouvert, il doit descendre sur 15 cm environ.
c) AMENER le panneau en fermeture et le lâcher quand le haut du panneau est juste avant la partie

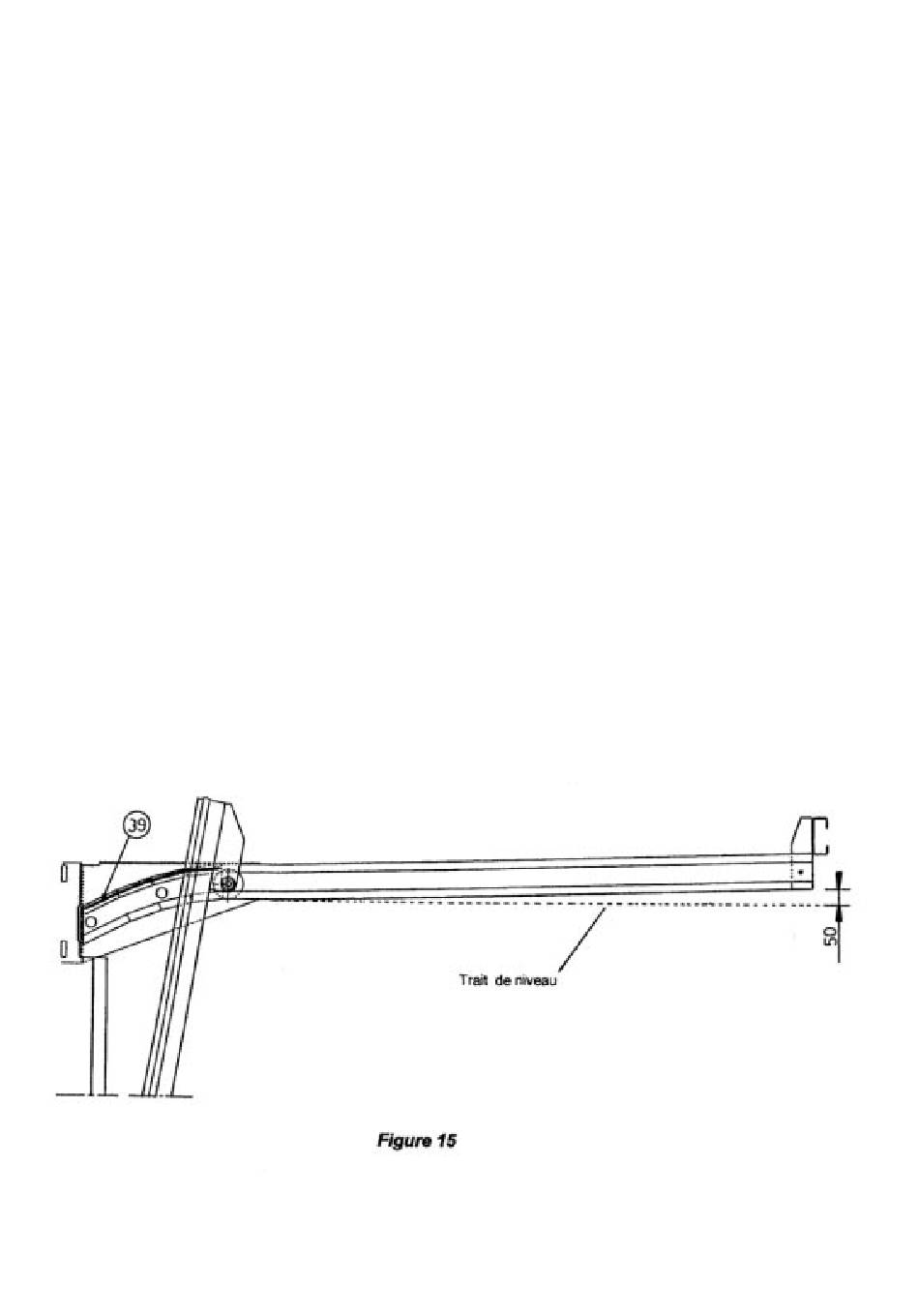

cintrée (Figure 15), le bas du panneau doit remonter jusqu'à environ 1 mètre du sol sous l'action du
ressort.
Si les conditions b et c ne sont pas respectées, détendre ou retendre le ressort. (Chapitre 26 Page 7)
32 - METTRE en place le joint bimatière (23). (Figure 16)
33 - METTRE en place les 4 bandes ammortissantes autocollantes afin de diminuer le niveau de bruit.
a) A l'intérieur des rails horizontaux : en partie haute de la courbe (39). (Figure 15)
b) A l'intérieur des coulisses verticales : en position basse, sur la face coté intérieur (40). (FIGURE 17)
34 - REGLER la butée haute (41) en agissant sur le boulon (20) de fixation de la pièce de façon à avoir un jeu de
10 mm entre la barre palpeuse et le joint de la traverse haute (3). (Figure 18)
35 - GRAISSER les pièces mobiles
36 - VISSER le capot (38) sur la traverse haute d'huisserie. (Figure 16).
37 - REALISER les retouches de peinture à l'aide de la bombe si nécessaire.
NOTICE DE POSE
Page 8
