"Montage"
5.3.2
Montage / Raccordement de la commande à distance (en option)
Vous pouvez faire tous vos réglages de l'installation de ventilation de manière centralisée sur l'unité de commande de
l'armoire électrique.
Vous pouvez aussi installer en option une télécommande qui vous permet de manœuvrer l'installation depuis n'importe
quel endroit indépendant de l'armoire électrique.
Pour raccorder la télécommande, utiliser le câble plat à 6 torons fourni (10 m) avec une fiche Western Modular
„
RJ12. La longueur de câble maximale admissible est de 50 m.
Raccordez la fiche RJ12 à la prise J10 du régulateur.
„
2
1

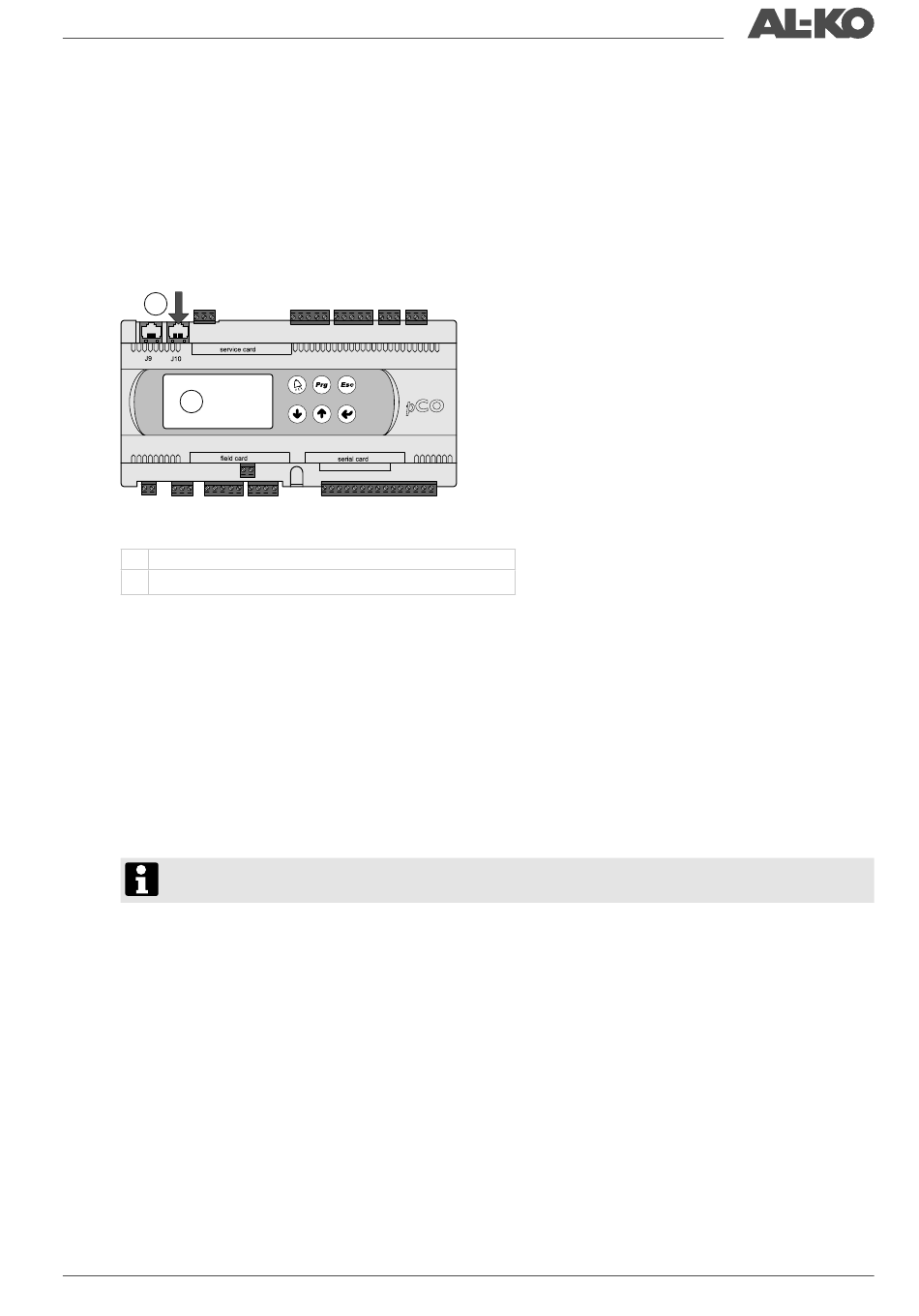

Fig. : Raccordement commande à distance
1 Commande
2 Raccordement de la commande à distance
5.3.3
Montage / Raccordement des capteurs de température de l'air pulsé, de l'air neuf et de l'air extrait
Sonde de température air neuf
Pour mesurer la température exacte de l'air neuf, la sonde doit être positionnée au niveau du grillage pare-pluie ou
„
à l'extérieur
Capteur température extrait*
Pour mesurer la température exacte de l'air extrait, il faut placer la sonde de température d'air extrait dans la gaine
„
de manière à détecter une température mélangée dans toutes les zones distinctes.
* En option, il existe la possibilité de positionner une sonde d'ambiance. Celle-ci remplacera la sonde d'air extrait.
On ne peut brancher qu'une sonde d'air extrait ou qu'une sonde d'ambiance !
Un raccordement simultané de ces deux sondes n'est pas pris en charge.
3059571
25
