"Montage"

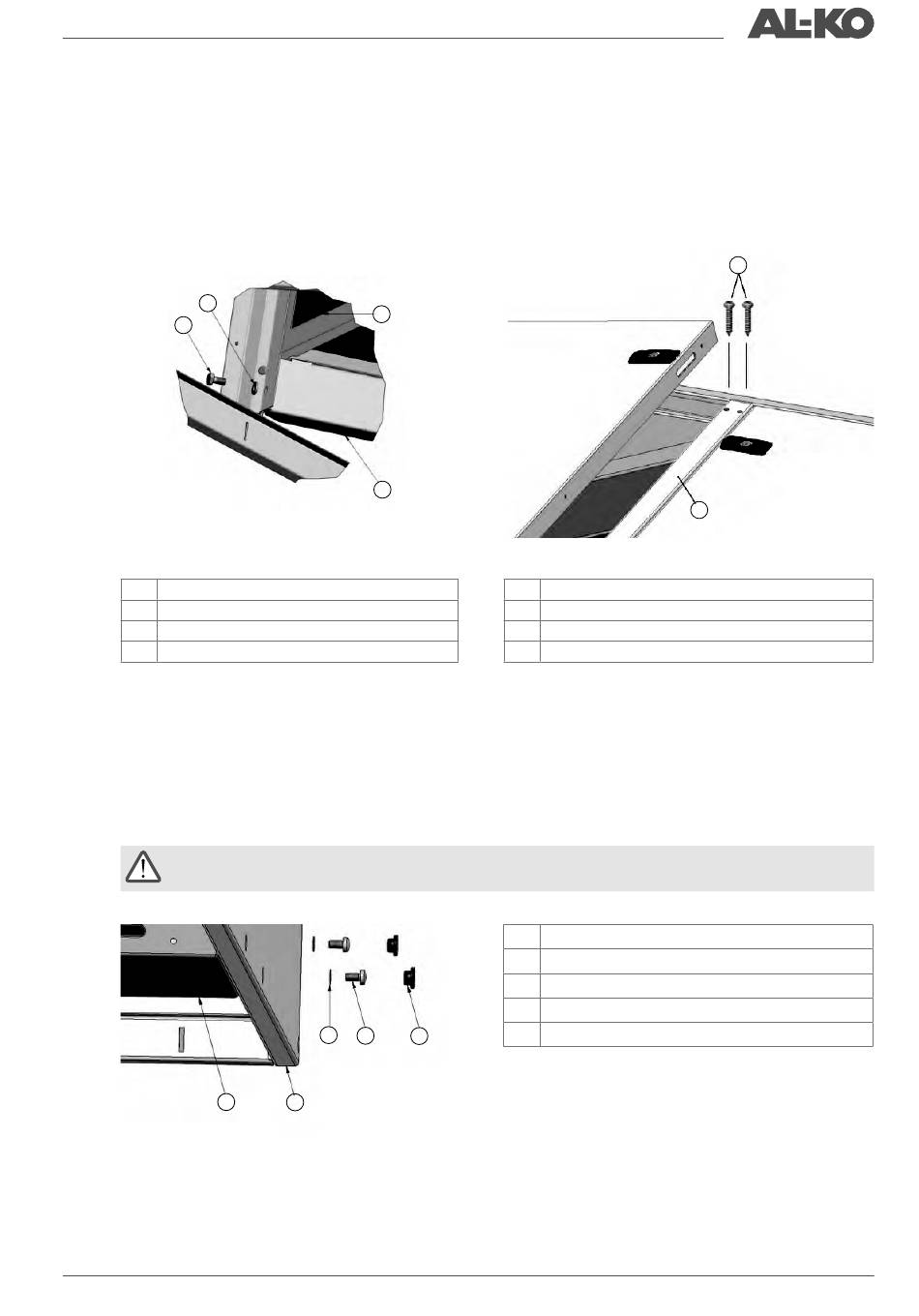

Échangeur de chaleur à plaques (à flux croisé)
Pour ouvrir ou décrocher la porte de maintenance, voir "5.1 Ouverture/fermeture des portes de maintenance".
„
Retirer les vis de blocage sur les déflecteurs d'air, voir Fig. : Vis de blocage
„
Retirer la traverse en desserrant les vis, voir Fig. : Traverse échangeur à plaques
„
Tourner les tôles de blocage (en rouge) vers l'extérieur.
„
Retirer l'échangeur à plaques avec précaution
„
2
1
Fig. : Vis de blocage
1
Vis de blocage
2
Rondelle
3
Échangeur à plaques (à flux croisé)
4
Déflecteur d'air
Échangeur de chaleur à plaques (à contre-courant)
Pour ouvrir ou décrocher la porte de maintenance, voir "5.1 Ouverture/fermeture des portes de maintenance"
„
Retenir le rail de porte par le bas
„
Desserrer les vis du rail de porte, voir Fig. : Rail de porte échangeur à plaques
„
Dégager doucement le rail de porte et les modules de l'échangeur à plaques (contre-courant) et les retirer un par un.
„
Attention !
Veiller à dégager le rail de porte à l'horizontale, afin d'éviter le glissement des blocs posés dessus.
2
Fig. : Rail de porte échangeur à plaques (contre-courant)
3059571
3
4
5
4
3
1
Fig. : Traverse échangeur à plaques
1
Vis de fixation
2
Traverse
1
Module GF
2
Rail de porte
3
Capot
4
DUO-Taptite M5x10
5
Disque cranté
1
2
21
