Poser les capots de recouvrement fournis sur la face intérieure du caisson. Ceci ferme les orifices de révision des
raccords à clips, voir Fig. : Raccords à clips / fermeture de porte
Accrocher les pattes de montage au niveau de la face supérieure du caisson et les fixer avec les vis fournies au, voir
Fig. : Pattes de montage
Visser la vis Duo-Taptite M8X25 dans le trou de la patte de montage intérieure du "boîtier de gauche", voir
Fig. : Assemblage des modules
Sur les appareils GF et PF il faut commencer le montage par le module récupérateur de chaleur
Fixer les modules dans l'ordre approprié (caisson de gauche avant celui de droite !) à l'aide des pattes de montage
et du matériel de montage approprié sur les plafonds (isolation phonique par le client). Respecter la structure des
appareils, voir Fig. : Assemblage des modules
Une fois que les modules sont fixés au plafond, les assembler avec les raccords clic en les serrant réciproquement.
Veiller à ce que la vis Duo-Taptite s'insère dans le trou oblong de la patte du "boîtier de droite".
Pour réduire le poids des modules individuels, on peut sortir les composants du boîtier.
Les raccords à clips peuvent être ouverts et détachés du boîtier à tout moment à l'aide de l'outil spécial fourni
- voir Fig. : Raccords à clips / fermeture de porte.
Procéder à l'équilibrage de potentiel en raccordant les modules à l'aide de la vis d'équilibrage de potentiel, voir
Fig. : Liaison équipotentielle
Poser ensuite le capot obturateur, - voir Fig. : Liaison équipotentielle
Raccorder l'ensemble de l'appareil à l'équilibreur de potentiel.

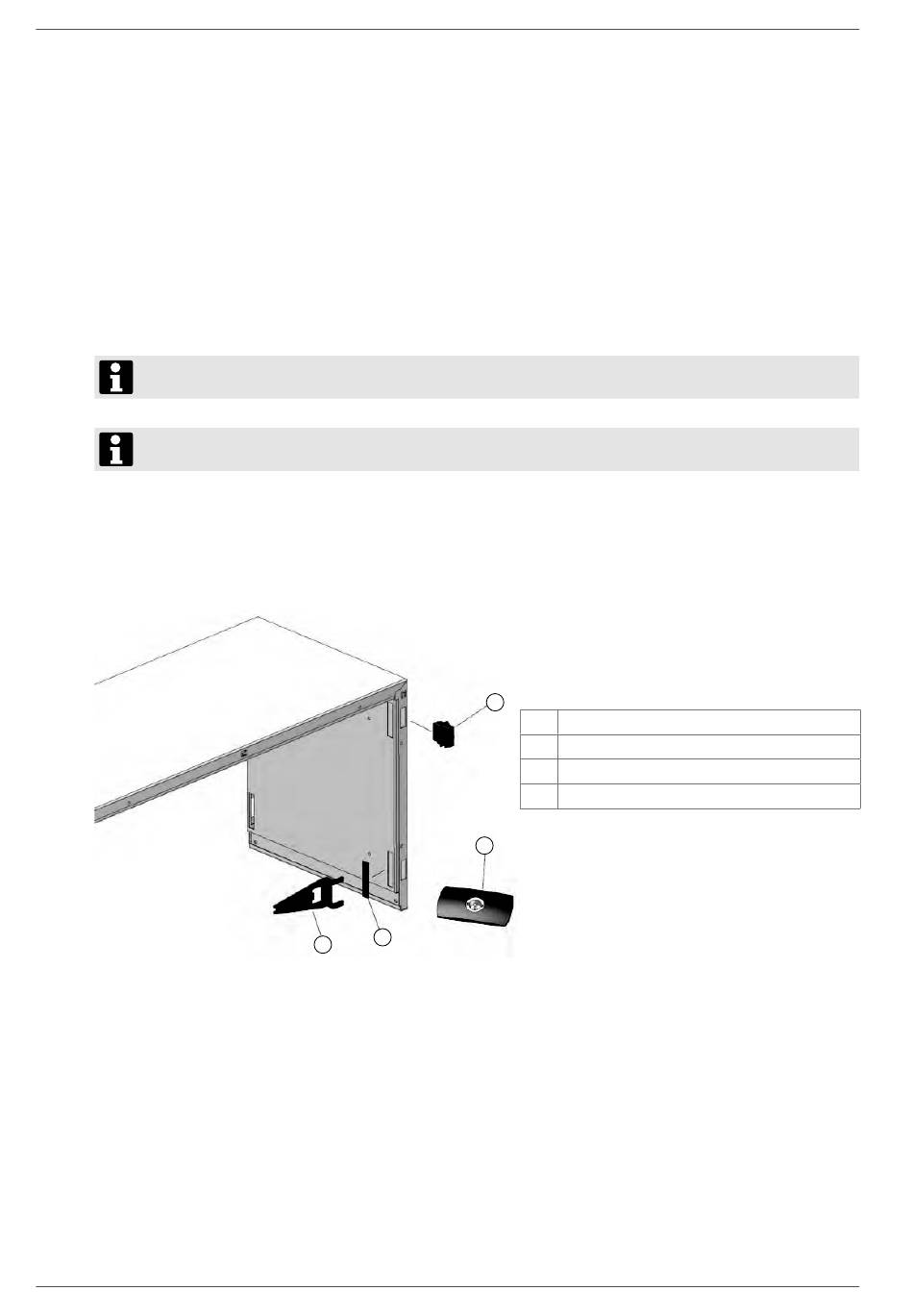

Fig. : Raccords à clips / fermeture de porte
18
1
4
2
3
1
Raccord à clips
2
Capot de recouvrement
3
Outil spécial
4
Fermeture de porte
