1.2

Viscosimetria capilar

La viscosimetria capilar, es el método exacto para la determinación de la viscosidad de los líquidos con
comportamiento de flujo newtoniano. El verdadero fenómeno de medición, es una medición del tiempo.
Se medirá el tiempo que necesita una definida cantidad de líquido, al atravesar un capilar con definido
ancho y largo. Convencionalmente se registra ese fenómeno, con el ojo humano y esta medición manual
del tiempo de paso del líquido, se hace con un cronómetro.
Para el equipo de medición de viscosidad AVS 470 se registra – como para todos los equipos de
medición de viscosidad de Schott Instruments – el menisco del líquido en el plano de medición de la
óptica electrónica media barrera de luz o termistor medio termoresistente.
1.3 Principio de medición
Lectura óptica electrónica del menisco del líquido
Para la lectura óptica electrónica es necesario utilizar un soporte AVS/S (Ematal® con revestimiento de
aluminio) o AVS/SK (PVDF/acero inoxidable). Este equipo de precisión garantiza para cualquier tiempo
la más alta exactitud en el principio de medición de la viscosimetria capilar, también cuando se cambia el
soporte y el viscosímetro.
Se conduce lo que en la parte superior del soporte, con ayuda de una LED luz generada en el lado del
sector infrarrojo, a la mitad de un cable conductor de la luz de fibra de vidrio, al plano de medición. La luz
irradia al viscosímetro y alcanza sobre el lado opuesto de nuevo un cable conductor, que la luz conduce
a un receptor en la parte superior del soporte.
En el recorrido del menisco del líquido a través del plano de medición se oscurece en corto tiempo, el
rayo de luz a través del efecto lente del menisco y después en corto tiempo se incrementa. Por ello, se
origina una exacta seguridad de medición evaluable.

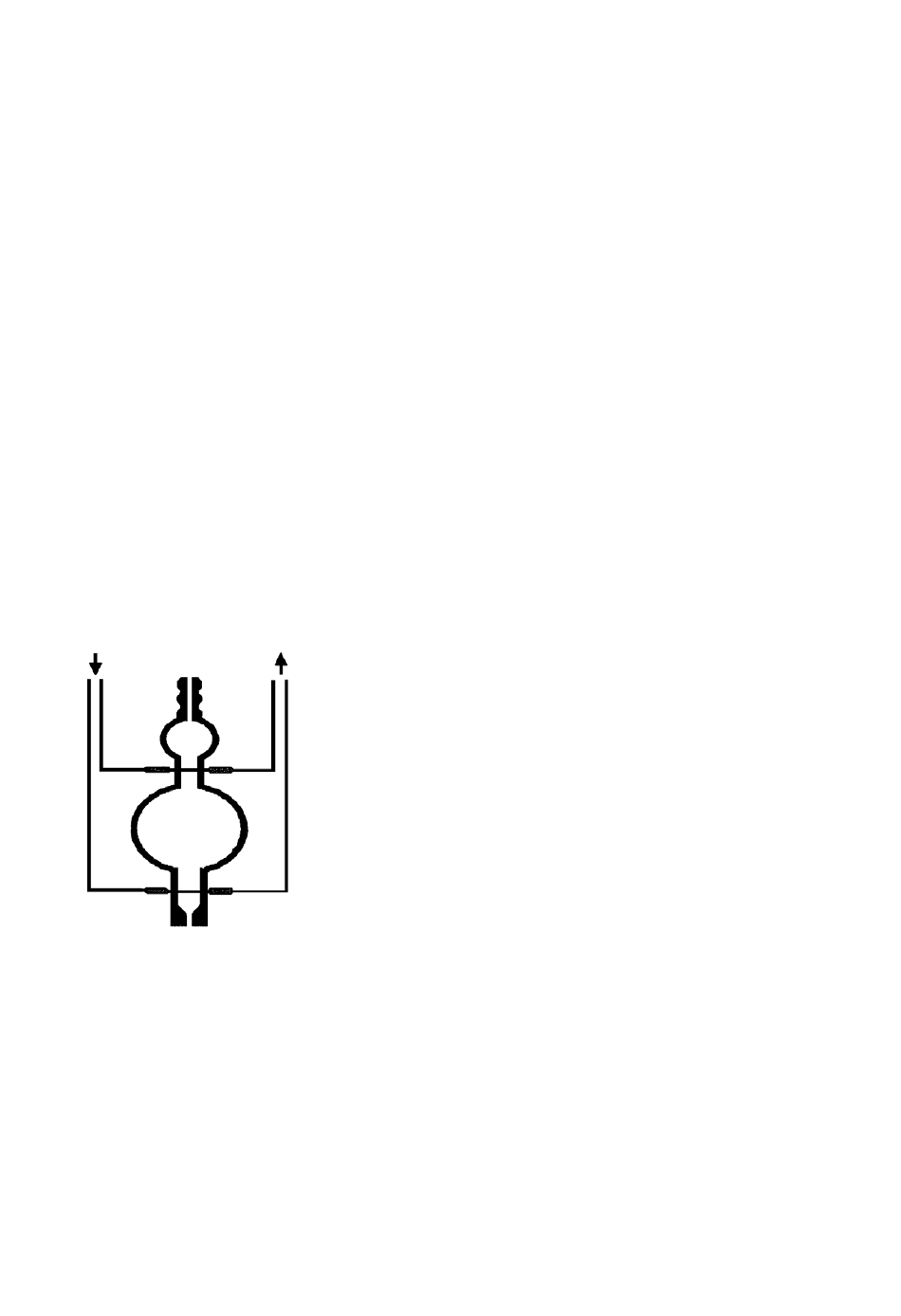

Fig. 1 Viscosímetro para la electrónica óptica medición
Viscosímetro con sensores termistores (TC-Viscosímetro)
A los TC-Viscosímetros están sellados en lo alto de la completa medición, termistores con revestimiento
de vidrio como sensores. En el recorrido del menisco a través de la completa medición, se cambia el
balance térmico en el termistor, a causa de las distintas conductividades térmicas por el aire y el líquido.
Los termistores del TC-Viscosímetro están sellados herméticamente a la cubierta de vidrio del
viscosímetro, así que el viscosímetro es resistente en el interior químico contra todos los tipos de
sustancias, con la excepción de fuerte s lejías, soluciones que contienen flúor o calientes
concentraciones de soluciones de fosfato.
TC-Viscosímetros están protegidos con el derecho de patente a través de los modelos registrados
alemanes Nº. 85 04 764.3 y USA-patente Nº. 4 685 328.
Capítulo 1 Equipo medidor de viscosidad AVS 470
