C-3.3 INSTRUMENTS ET INDICATEURS
LUMINEUX

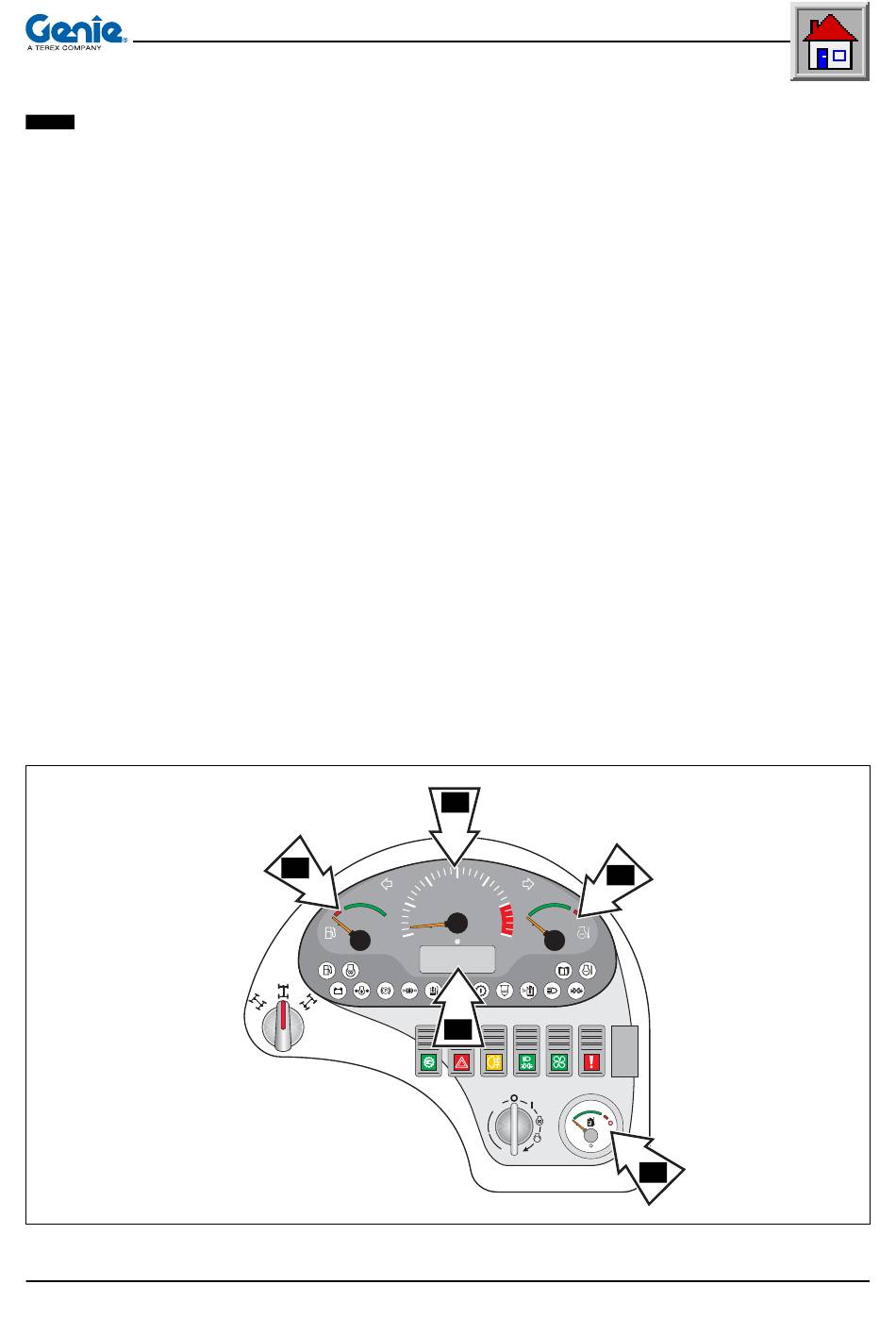

■ C-3.3.1
Instruments
8
Jauge carburant
Indique le niveau de carburant dans le
réservoir. L'indicateur sur la zone rouge
indique une réserve d'environ 15 litres de
gazole dans le réservoir et le voyant 7.1
s'allume.
10
Compte-tours
Affiche le régime de rotation du moteur.
11
Afficheur
L'afficheur a deux lignes de texte.
• La première ligne affiche le compteur (temps
total de fonctionnement de la machine).
• La seconde ligne affiche la vitesse de
transfert de la machine en km/h
Chariot élévateur à mât télescopique GTH-4013
FONCTIONNEMENT ET UTILISATION
10
8
10
RPM x 100
5
0
11
C-14
Page
Document 57.0007.0300 - 01/2006
12
Indicateur température liquide de
refroidissement moteur
Indique la température du liquide réfrigérant
du moteur.
Si le voyant rouge 7.15 s'allume (température
supérieure à 100 °C), arrêter le moteur et
rechercher les causes de la panne (nettoyage
du radiateur, niveau du liquide de
refroidissement moteur, etc.).
19
Indicateur température huile hydraulique
Indique la température de l'huile hydraulique
dans le réservoir.
A l'allumage du voyant rouge sur l'instrument,
arrêter la machine et rechercher les causes
de la panne (filtres encrassés, pompe
endommagée, soupapes bloquées, etc.).
12
15
20
25
30
P
19
