6.5.6.7

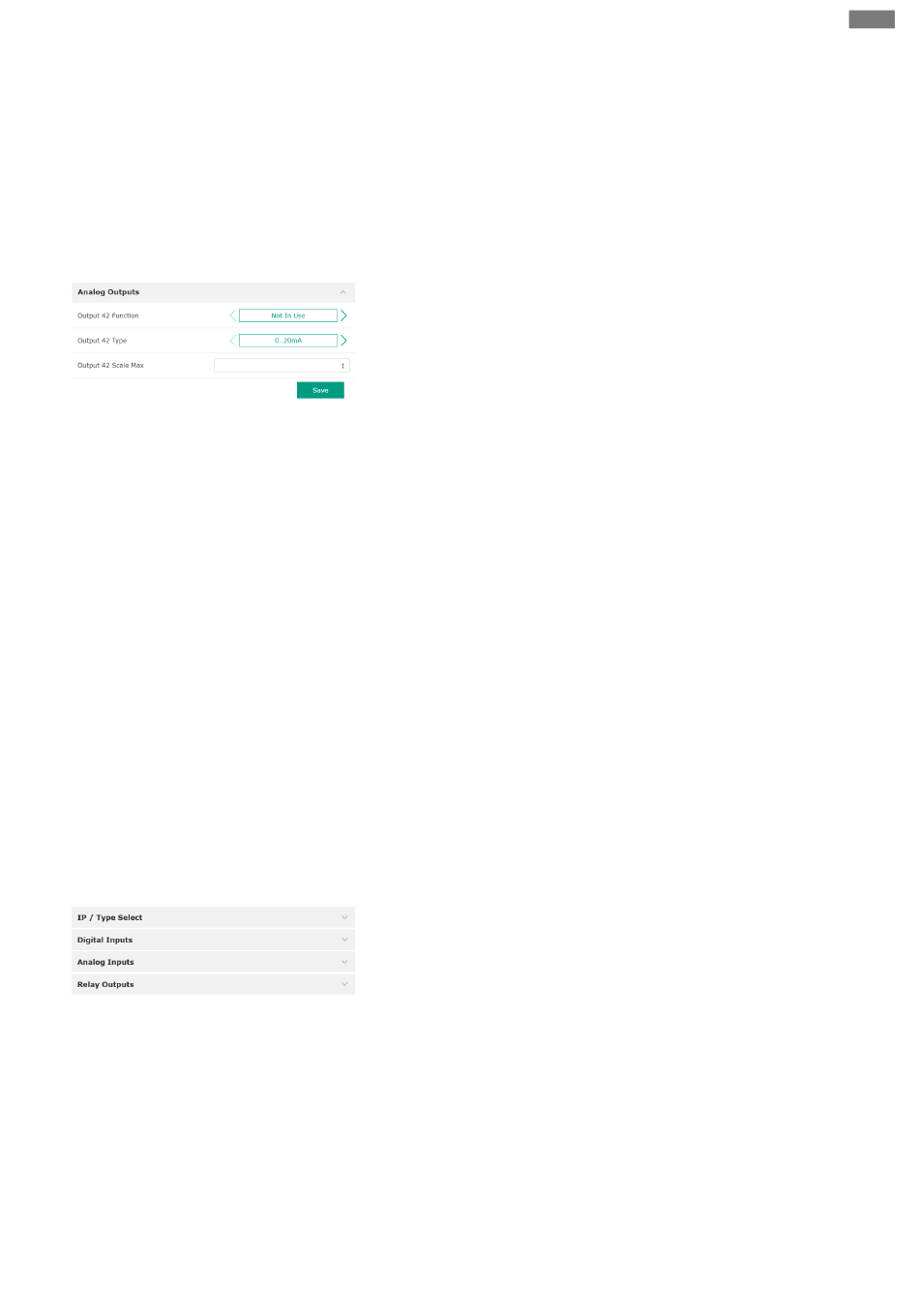

Analog Outputs
6.5.7
I/O Extension
Notice de montage et de mise en service Wilo DDI-I
Configuration
–
Error
Report de défauts individuel de la pompe : alarme.
–
Warning
Report de défauts individuel de la pompe : avertissement.
–
Cleaning
Message lorsque la séquence de nettoyage de la pompe est lancée.
ƒ
Relay 1 Invert/Relay 2 Invert
Fonctionnement de la sortie : normal ou inversé.
Réglage d'usine : arrêt (normal)
Affectation des fonctions disponibles pour les différentes sorties. La désignation des
bornes de sortie correspond à la désignation sur le convertisseur de fréquence Wilo-
EFC.
Les sorties suivantes peuvent être configurées :
ƒ
Output 42 Function
AVIS ! L'attribution doit correspondre à l'affectation physique sur le convertisseur
de fréquence.
ƒ
Output 42 Function
Réglage d'usine : Not In Use
Saisie :
–
Frequency
Transmission de la fréquence réelle actuelle.
–
Level
Transmission du niveau de remplissage actuel. AVIS ! Un capteur de signaux ap-
proprié doit être raccordé à une entrée pour la transmission du niveau.
–
Pressure
Transmission de la pression de service actuelle. AVIS ! Un capteur de signaux ap-
proprié doit être raccordé à une entrée pour la transmission du niveau.
–
Flow
Transmission du débit volumique actuel. AVIS ! Un capteur de signaux approprié
doit être raccordé à une entrée pour la transmission du niveau.
ƒ
Output 42 Type
Réglage d'usine : 4...20 mA
Saisie :
–
0...20 mA
–
4...20 mA
ƒ
Output 42 Scale Max
Réglage d'usine : 1
Saisie : Valeur maximale en valeur numérique réelle sans unité, séparateur pour les
décimales : point
Réglages de base des modules E/S (extension des entrées/sorties) :
ƒ
IP / Type Select
Réglages pour la communication avec le module E/S
ƒ
Digital Inputs
Configuration des entrées numériques.
ƒ
Analog Inputs
Configuration des entrées analogiques (disponible uniquement dans Wilo E/S 2).
ƒ
Relay Outputs
Configuration des sorties de relais. Le nombre de sorties dépend du module E/S sé-
lectionné.
fr
53
