4.5.1
Alimentation réseau de la pompe

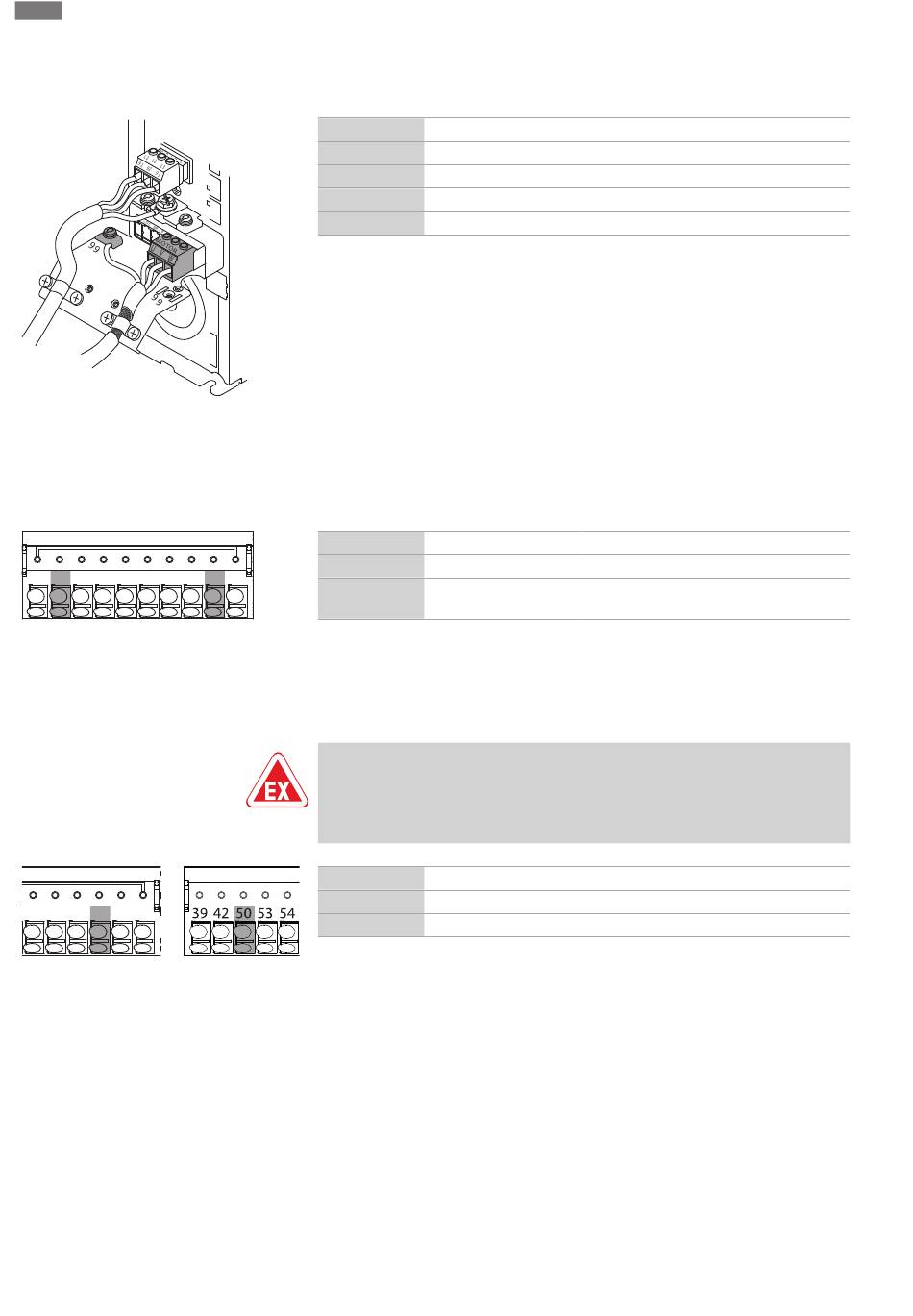

Fig. 6: Raccordement de la pompe : Wilo-EFC
4.5.2
Raccordement de l'alimentation
électrique pour Digital Data Inter-
face
12 13 18 19 27 29 32 33 20 37
Fig. 7: Borne Wilo-EFC
4.5.3
Raccordement d'un capteur PTC à
l'enroulement du moteur
19 27 29 32 33 20 37
Fig. 8: Borne Wilo-EFC
4.5.4
Raccordement au réseau
16
Raccordement électrique
Convertisseur de fréquence Wilo-EFC
Borne
Désignation des fils
96
U
97
V
98
W
99
terre (PE)
Guider le câble de raccordement du moteur par le passe-câbles à vis jusqu'au convertis-
seur de fréquence et l'y fixer. Raccorder les fils selon le schéma de raccordement.
AVIS ! Disposer le blindage sur une large surface.
Convertisseur de fréquence Wilo-EFC
Borne
Fil câble de contrôle
13
1
2
20
Convertisseur de fréquence Wilo-EFC
DANGER
Risque de blessures mortelles dû à un raccordement incorrect !
Si la pompe est utilisée dans une atmosphère explosive, tenir compte des indications
du chapitre « Raccordement électrique dans les secteurs à risque d'explosion »!
Borne
Fil câble de contrôle
50
3
33
4
La surveillance thermique du moteur au niveau logiciel s'effectue au moyen d'un cap-
teur Pt100 ou Pt1000 dans l'enroulement du moteur. Les valeurs de température et les
limites de température actuelles peuvent être consultées et réglées dans l'interface uti-
lisateur. Les capteurs PTC installés physiquement définissent la température maximale
de l'enroulement et arrêtent le moteur en cas d'urgence.
ATTENTION ! Effectuer un contrôle de fonctionnement. Vérifier la résistance avant
de brancher le capteur PTC. Mesurer la résistance de la sonde de température à l'aide
d'un ohmmètre. Les capteurs PTC présentent une résistance à froid entre 60 et
300 Ohm.
Convertisseur de fréquence Wilo-EFC
Préparer le câble réseau du câble de contrôle et monter la fiche RJ45 fournie à la livrai-
son. Le raccordement s'effectue sur une prise réseau, par ex. sur le module Ethernet
« MCA 122 ».
Description
Alimentation électrique : +24 V CC
Alimentation électrique : potentiel de ré-
férence (0 V)
Description
Alimentation électrique +10 V CC
Entrée numérique : PTC/WSK
