4 Montage

1) Das Kameramodul in der Kuppel kann nur um
einen kleinen Winkel innerhalb des Sichtschutzfens-
ters geschwenkt werden. Um die optimale Monta-
gestelle und Ausrichtung der Kamera festzustellen,
muss deshalb ein Probebetrieb erfolgen. Dazu die
Kamera nach Kapitel 5 vorläufig in Betrieb nehmen.
2) Die Kuppel mit dem Sichtschutz vom Sockel (2)
abnehmen: Die Kuppel eine viertel Umdrehung
nach links bis zum An schlag drehen, sodass sie
ausrastet und abgenommen werden kann.
3) Die vier Montagelöcher und das Loch für das An -
schluss kabel anzeichnen und bohren.
4) Die Kamera festschrauben.
5 Inbetriebnahme
1) Die BNC-Kupplung (3) der Kamera mit der Buchse
TO CAMERA (13) der Stromversorgungseinheit ver -
bin den. Dazu wird ein 75-Ω-Koaxialkabel für Video -
signale benötigt. Bei der Verwendung eines hoch-
wertigen Kabels kann die Kabellänge bis zu 500 m
betragen:
Kabeltyp
RG-58U
RG-59U
RG-6U
Bis 350 m sind folgende Kabel von MONACOR
geeignet:
VCC-59, VCC-59/SW, VCC-59/WS, VCC-259/SW
2) Den Videoausgang VIDEO OUT TO MONITOR
(12) der Stromversorgungseinheit über ein 75-Ω-
Koaxial kabel mit der Video-Eingangsbuchse des
Monitors oder eines Kamera-Umschalters bzw.
Video-Splitters verbinden. Dabei auf korrekten
75-Ω-Ab schluss achten.
3) Den Stecker des Netzkabels (9) in eine Steckdose
(230 V~/50 Hz) stecken und die Stromversor-
gungseinheit mit dem Schalter POWER (8) ein-
schalten. Die Be triebs anzeige (7) leuchtet.
4) Den angeschlossenen Monitor ebenfalls einschal-
ten und das Kameramodul genau auf den Überwa-
chungsbereich ausrichten:
– Zum Neigen die zwei Rändelschrauben (5) lösen
und nach dem Ausrichten wieder festziehen.
– Zum Schwenken die zwei Schrauben (4) im
Sockel lösen. Dazu muss das Kameramodul, das
durch die Rändelschrauben (5) gehalten wird, ab -
geschraubt werden. Das Kameramodul kann nur
um einen kleinen Winkel geschwenkt werden,
sonst verdeckt der Sichtschutz die Sicht.
– Sollte das Bild auf dem Monitor schief erschei-
nen, das Kameramodul um die Achse des Objek-
tivs drehen. Dazu die Schrauben (6) lösen und
nach dem Ausrichten wieder festziehen.
Diese Bedienungsanleitung ist urheberrechtlich für MONACOR
Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
max. Kabellänge
200 m
350 m
500 m
5) Durch Drehen des Objektivs (1) eine scharfe Bild-
wiedergabe auf dem Monitor einstellen.

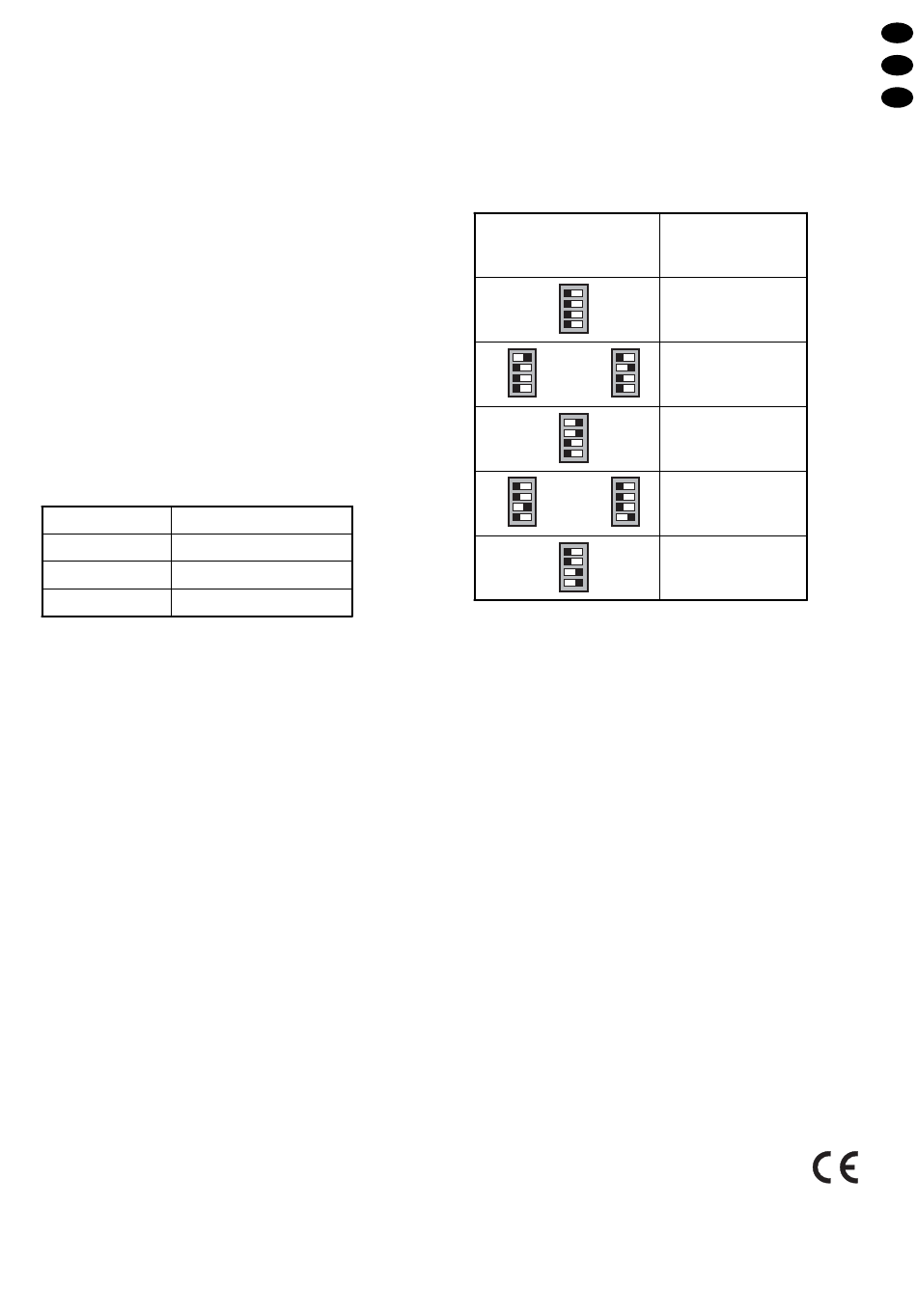

6) Mit den vier Schiebeschaltern VIDEO GAIN ADJ.
(11) auf der Rückseite der Stromversorgungsein-
heit lässt sich bei Bedarf der Videoausgangspegel
verändern (siehe folgende Tabelle). Damit können
Pegelverluste durch ein langes Verbindungs kabel
zwischen der Kamera und der Versorgungseinheit
kompensiert werden.
Schalterstellung
VIDEO GAIN ADJ.
OFF +
OFF +
OFF -
OFF -
OFF + OFF
OFF + OFF
oder
OFF - OFF
OFF - OFF
OFF +
OFF +
OFF -
OFF -
OFF + OFF
OFF + OFF
oder
OFF - OFF
OFF - OFF
OFF +
OFF +
OFF -
OFF -
7) Zuletzt die Kuppel mit dem Sichtschutz so auf den
Sockel (2) setzen, dass nach dem Drehen (nach
rechts) zum Einrasten der Kuppel die Kamera
durch das Sichtschutzfenster blicken kann.

6 Technische Daten

Bildabtaster: . . . . . . . . . . . 8,5-mm-CCD-Chip (
Farbsystem: . . . . . . . . . . . PAL
Synchronisation: . . . . . . . . hor. 15 625 Hz,
Anzahl der Bildpunkte: . . . hor. 752 × vert. 582
Auflösung: . . . . . . . . . . . . . 480 Linien
Objektiv: . . . . . . . . . . . . . . 1: 2,0/3,6 mm
Mindestbeleuchtung: . . . . . 0,05 Lux
Signal/Rauschabstand: . . > 50 dB (AGC aus)
Videoausgang: . . . . . . . . . 1 Vss/75 Ω
Einsatztemperatur: . . . . . . -10 °C bis +50 °C
Stromversorgung: . . . . . . . 230 V~/50 Hz/5 VA
Abmessungen, Gewicht
Kamera: . . . . . . . . . . . . . Ø 87 mm × 53 mm, 260 g
Stromversorgungseinheit: 106 × 44 × 96 mm, 600 g
Änderungen vorbehalten.
® INTERNATIONAL GmbH & Co. KG ge schützt.
Ausgangspegel
ohne Kabelverluste
1,2 Vss
+
+
1,3 Vss
-
-
1,4 Vss
+
+
1,1 Vss
-
-
1,0 Vss
vert. 50 Hz
