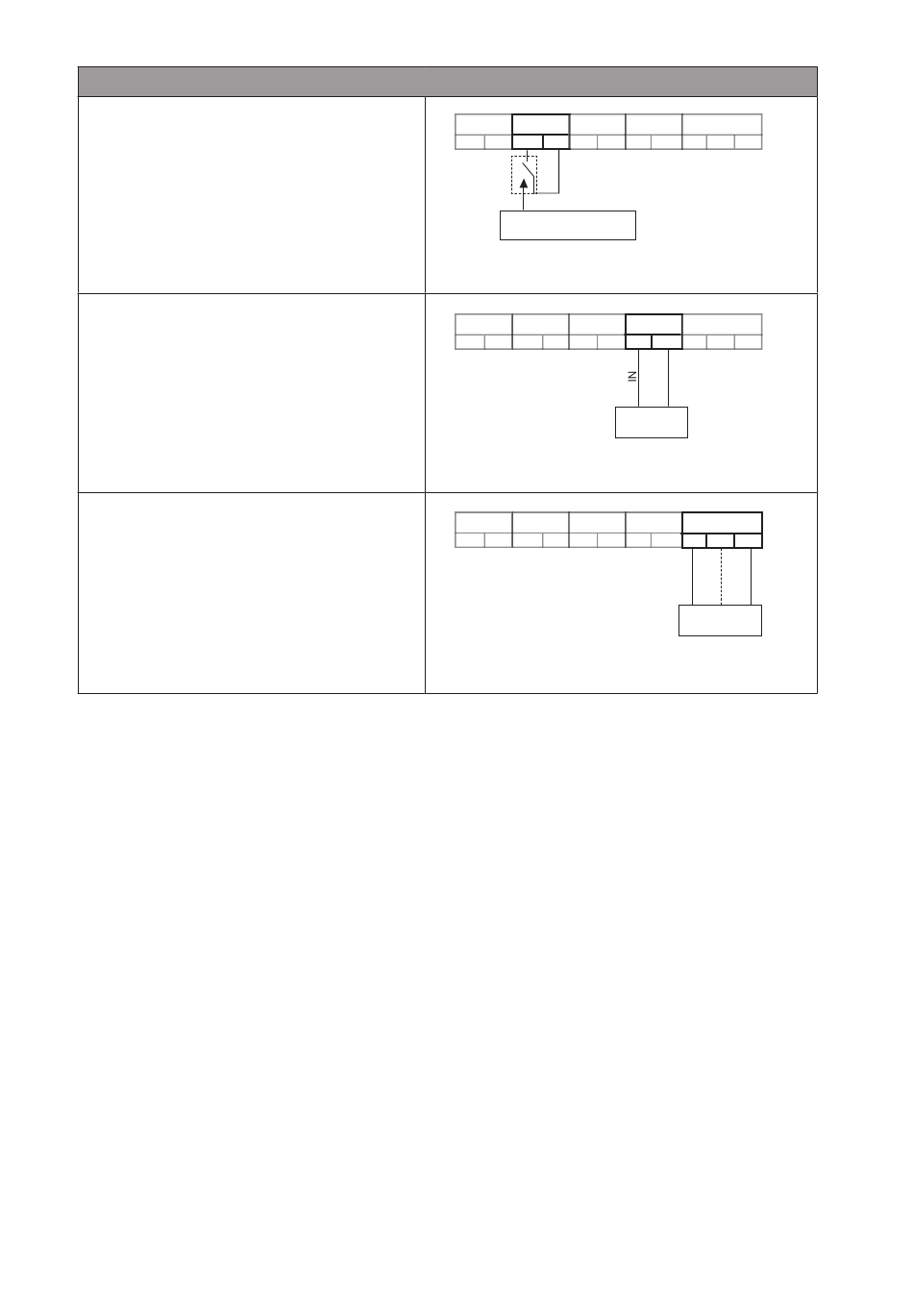

Ingangs­/uitgangsverbindingen
Afstandsbediening: Stand [C1]
• Omvormer geleverd met een jumper.
• Gebruik van de afstandsbediening is optioneel
Extern signaal IN2: Stand [C2]
• 2 kabels ([20 mA/10 V]/0 V)
IN1 sensor: Stand [C3]
• 2 kabels ([20 mA/10 V]/+24 V)
• 3 kabels ([20 mA/10 V]/0 V/+24 V)
Inbouw- en bedieningsvoorschriften – Wilo-Economy MHIE
Aux Ext. Off MP
20 mA/10
IN2
Afstandsbediening
Aux Ext. Off MP 20 mA/10
IN2
Extern sig-
naal
Aux Ext. Off MP
20 mA/10
IN2
DDG
GND IN1 GND +24 V
DDG
IN1 GND +24 V
GND
DDG
IN1 GND +24 V
GND
Sensor
