Bei der Montage sind die Schutzbereiche nach den
geltenden Installationsvorschriften zwingend zu beach-
ten.
Die Netzanschlussdose muss nach der Montage zugänglich
sein.
Eine Montage an Holzwänden ist zulässig.

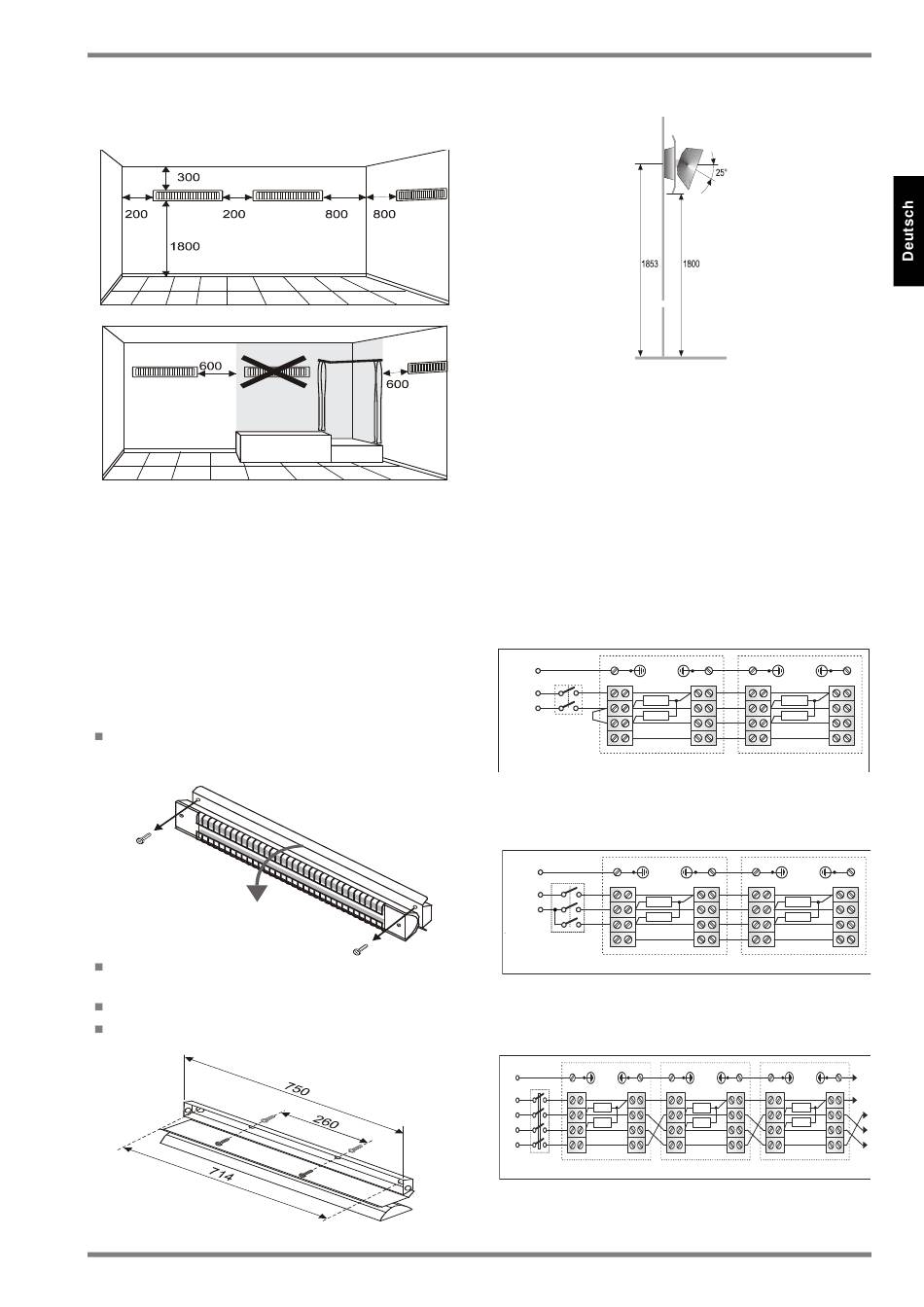

2. Montage
Für die vorgeschriebene Mindest-Installationshöhe von
1,8 Meter, müssen die Befestigungslöcher des Wand-
halters auf einer Höhe von 1,9 Meter gebohrt werden.
Durch die Wärmestrahlung des Gerätes kann die
Oberfläche, auf die das Gerät montiert wird, nachdun-
keln.
Transportsicherungen für Heizelemente entfernen
Schrauben für Anschlusskasten herausdrehen und
Strahler nach unten klappen.
Heizgerät an einer senkrechten Wand oder an
einer horizontalen Decke ausrichten.
Befestigungslöcher markieren und bohren.
Dübel einsetzen und Heizgerät festschrauben.
www.dimplex.de
3. Elektrischer Anschluss
Heizgerät erden! Anschluss nur an festverlegte Leitun-
gen.
Die Spannungsangabe auf dem Typschild muss mit
der Netzspannung übereinstimmen.
Es ist empfehlenswert, für die Stromversorgung einen
eigenen Stromkreis vorzusehen.
Bei Anschluss mehrerer Heizgeräte muss die Last
möglichst gleichmäßig auf die Phasen L1,L2,L3 verteilt
werden.
Anschlussbeispiele
1. Beide Heizelemente des Heizgerätes werden
gleichzeitig über einen Schalter angesteuert.
PE
N
L 1
Abb. 1: Beispiel für 2 angesteuerte Heizgeräte. Spannungsversorg
ung 1/N/PE 230V
2. Heizelemente des Heizgerätes werden über einen
Serienschalter angesteuert.
PE
N
L 1
Abb. 2: Beispiel für 2 angesteuerte Heizgeräte. Spannungsversorg-
ung 1/N/PE 230V
3. Heizelemente des Heizgerätes werden über einen
Serienschalter oder Schützkontakt angesteuert.
PE
N
L 1
L 2
L 3
Abb. 3: Beispiel für 3 angesteuerte Heizgeräte. Spannungsversorg-
ung 1/N/PE 400V.
uws_d_dimplex · 08/53221/0
650 W
650 W
1
650 W
650 W
1
650 W
650 W
650 W
650 W
1 (4)
2 (5)
UWS 75 RD
650 W
650 W
2
650 W
650 W
2
PE
N
650 W
650 W
3 (6)
DE-3
