Bij bevestiging aan het plafond moet het apparaat hori-
zontaal worden gemonteerd.
Bij de montage moeten de beschermingszones con-
form de huidige voorschriften absoluut in acht worden
genomen.
De netcontactdoos dient na montage toegankelijk te
zijn.Montage aan houten wanden is toegestaan.
Door de warmtestraling van het apparaat kan het op-
pervlak waarop het apparaat gemonteerd is donkerder
worden.
2. Montage

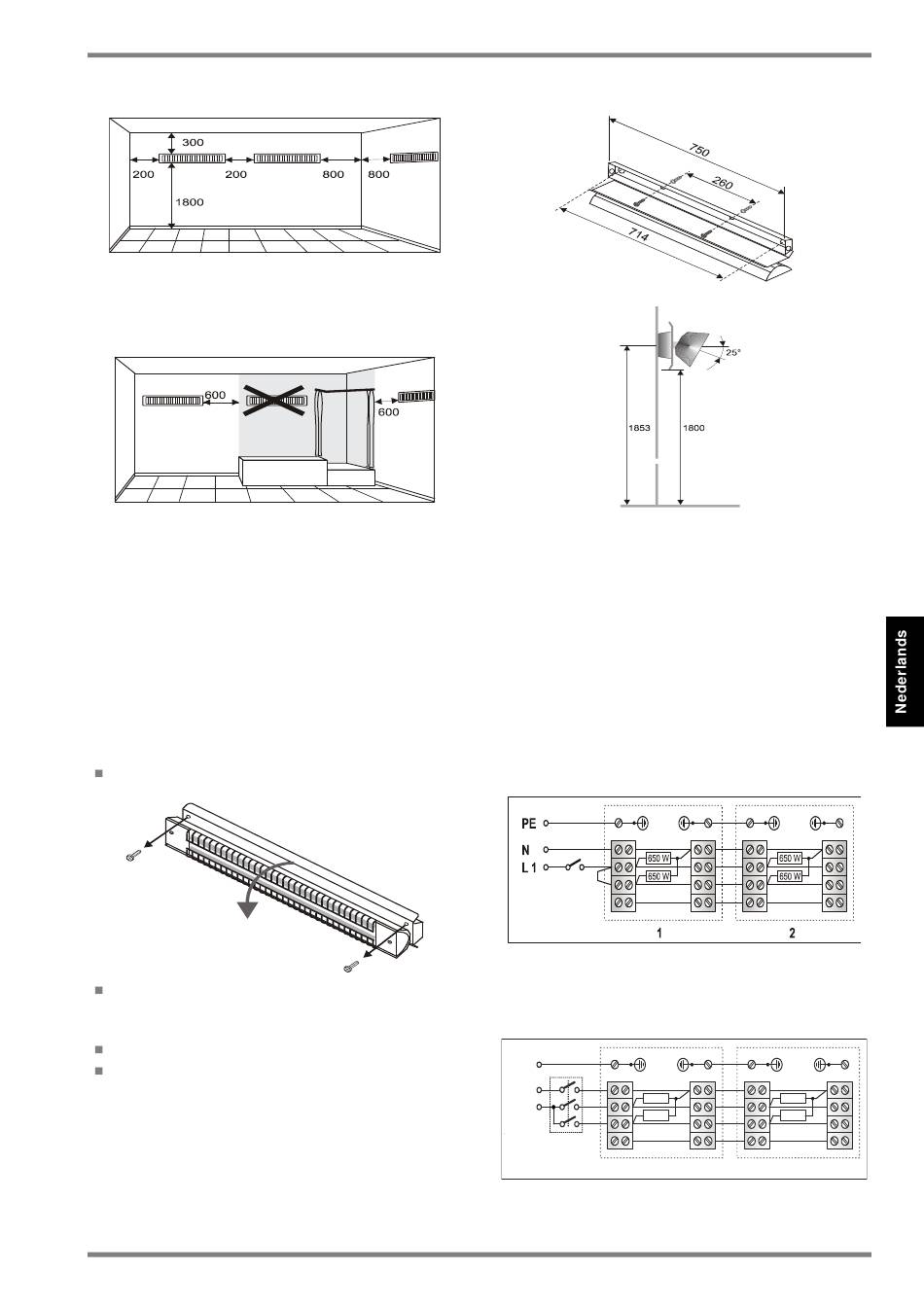

Voor de voorgeschreven installatiehoogte van mini-
maal 1,8 meter moeten de boorgaten van de wand-
houder op een hoogte van 1,85 meter geboord worden.
Instelbare hellingshoek tussen 0° en 25°.
De transportbeveiliging voor de verwarmingsele-
menten verwijderen.
De schroeven voor de aansluitkast (A) eruit draaien
en de straler naar beneden klappen.
A
Het verwarmingstoestel in de juiste positie aan een
verticale muur of aan een horizontaal plafond plaat-
sen.
De montagegaten markeren en boren.
De pluggen plaatsen en het verwarmingstoestel
vastschroeven.
www.dimplex.de/nl
3. Elektrische aansluiting
De netspanning moet met de op het typeplaatje aange-
geven spanning overeenstemmen.
Het verwarmingstoestel aarden!
Het is raadzaam voor de stroomvoorziening een eigen
stroomkring te reserveren.
Bij de aansluiting van meerdere infraroodstralers moet
de last zo gelijkmatig mogelijk over de fases L1, L2 en
L3 verdeeld worden.
4. Aansluitingsvoorbeelden
1 Beide verwarmingselementen van de infrarood-
straler worden gelijktijdig door een schakelaar aan
gestuurd.
A
Fig. 1: Voorbeeld voor 2 aangestuurde infraroodstralers. Spannings
voorziening 1/N/PE 230V~.
2 De verwarmingselementen van de infraroodstraler
worden door een serieschakelaar aangestuurd.
PE
N
L 1
Fig. 2: Voorbeeld voor 2 aangestuurde infraroodstralers. Spannings
voorziening 1/N/PE 230V~
uws_nl_dimplex · 08/53221/0
UWS 75 RD
650 W 650 W
650 W 650 W
1 2
