Technische schema's | 17

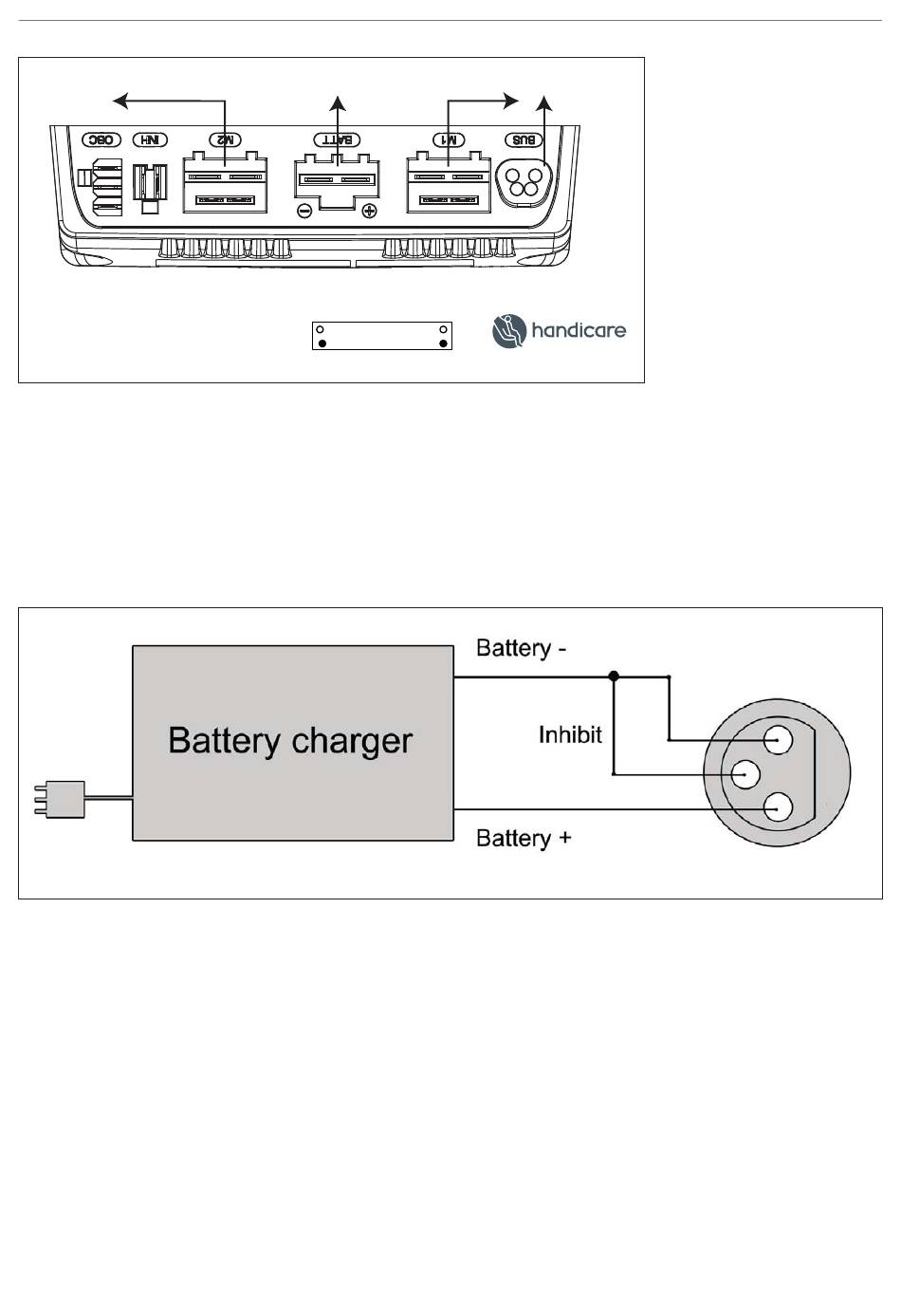

motor battery bus
motor
9002463 Powermodule R-net 120A mounting holes
9006379B
Figuur 9

9.2 Aansluitschema acculader

De joystick heeft een standaard confi guratie die is voorzien van een '3-pins-aansluiting'. Zorg ervoor
dat de aansluiting van de acculader op correcte wijze is gebruikt zodat de 'negatieve pool' en de inhibit
zijn verbonden, zodat het systeem voorkomt dat de rolstoel kan rijden op het moment dat accu wordt
geladen.
Figuur 10
