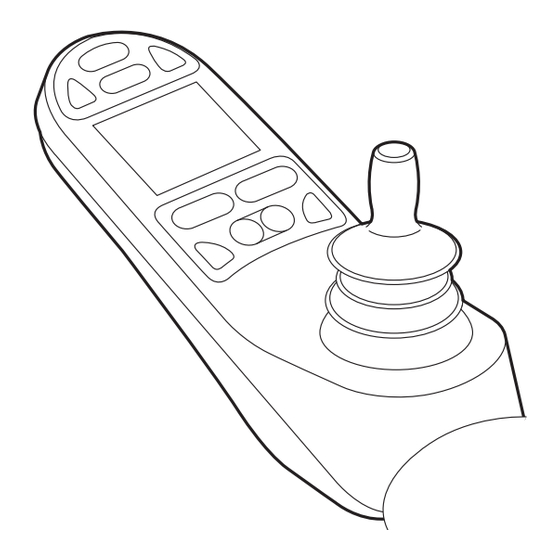

- Page 1 GEBRUIKERSHANDLEIDING BEDIENINGSKASTEN USER MANUAL CONTROLS BEDIENUNGSANLEITUNG BENUTZERSTEUERUNG MANUEL D’UTILISATION BOÎTIER DE COMMANDE R-NET (PG DT) 9006913C...
- Page 3 Nederlands..................4 English....................18 Deutsch...................32 Français...................46...
-
Page 4: Nederlands
Handicare voert een beleid van continue product verbetering, wijzigingen zijn derhalve voorbehouden. De verstrekte informatie is geldig voor het product in standaard uitvoering. Handicare kan derhalve niet aansprakelijk worden gesteld voor eventuele schade voortvloeiend uit de van de standaard uitvoering afwijkende specifi... -
Page 5: Table Des Matières
Inhoudsopgave | 5 Voorwoord 1.1 Deze gebruikershandleiding De bedieningskast 2.1 R-net bedieningskast 2.2 Beeldscherm Rijden met de rolstoel via de bedieningskast 3.1 Aan- en uitzetten van de bedieningskast 3.2 Rijden met de rolstoel 3.3 Snelheid 3.4 Rijprofi el 3.5 Kiezen van een rijprofi el Het bedienen van elektrische verstellingen 4.1 Het kiezen van de gewenste verstelling Verlichting... -
Page 6: Voorwoord
Naast deze gebruikershandleiding is er ook een servicehandleiding voor de gekwalifi ceerde specialist beschikbaar. NEEM CONTACT OP MET HANDICARE IN GEVAL VAN EEN VISUELE HANDICAP. -
Page 7: De Bedieningskast
De bedieningskast | 7 De bedieningskast 2.1 R-net bedieningskast Een bedieningskast heeft in de basis drie functies: • Het rijden en besturen van de rolstoel • Het bedienen van elektrische zitverstellingen • Via de besturingskast kunnen de accu’s van de rolstoel worden opgeladen Er zijn verschillende besturingssystemen op de markt voor elektrische rolstoelen. - Page 8 8 | De bedieningskast Figuur 2 Onderdeel Functie Joystick In de ‘rijden’ modus: rijden en sturen In de ‘verstellingen’ modus: • Links/rechts om de verstelling te selecteren • Voor/achter om de verstelling te activeren Aan/uit knop Aan of uitzetten van de bedieningskast C.
-
Page 9: Beeldscherm
De bedieningskast | 9 2.2 Beeldscherm Figuur 3 Links: ‘rijden’ modus, rechts: ‘verstellingen’ modus Onderdeel Functie D1. Accu indicator Geeft aan hoe ‘vol’ de accu is D2. Maximale snelheid Weergave van de ingestelde maximum snelheid D3. Verstellingen Weergave van de gekozen elektrische verstellingen D4. -
Page 10: Rijden Met De Rolstoel Via De Bedieningskast
10 | Rijden met de rolstoel via de bedieningskast Rijden met de rolstoel via de bedieningskast 3.1 Aan- en uitzetten van de bedieningskast Om met de rolstoel te kunnen rijden of om de elektrische verstellingen te kunnen bedienen moet de bedieningskast aan worden gezet. Druk daartoe op de aan/uitknop (B in fi... -
Page 11: Het Bedienen Van Elektrische Verstellingen
Het bedienen van elektrische verstellingen | 11 Het bedienen van elektrische verstellingen Niet iedere rolstoel is uitgerust met elektrische verstellingen. We onderscheiden hier vier elektrische verstellingen van het zitsysteem: • Kantelverstelling • Hoog/Laag verstelling • Rugverstelling • Beensteunverstelling 4.1 Het kiezen van de gewenste verstelling 1. -
Page 12: Verlichting
12 | Verlichting Verlichting Met de R-net kunnen de volgende indicatoren worden aangestuurd: • Verlichting (I in fi guur 2) • Waarschuwingslichten (J in fi guur 2) • Knipperlichten (K1 & K2 in fi guur 2) -
Page 13: Storingen
Met andere woorden; de joystick niet bewegen tijdens het aanzetten van de bedieningskast. Storingslijst Een uitgebreide storingslijst is door de dealer te vinden in de bijlage van de service handleiding (enkel voor gekwalifi ceerde specialisten). Deze is beschikbaar op www.handicare.com... -
Page 14: Vergrendelen Van De Bedieningskast
14 | Vergrendelen van de bedieningskast Vergrendelen van de bedieningskast Het besturingssysteem kan op twee manieren worden vergrendeld. Hetzij met behulp van een knopvolgorde op het toetsenbord, hetzij met een fysieke sleutel. Hoe het besturingssysteem wordt vergrendeld, hangt af van hoe de rolstoelfabrikant het systeem heeft geprogrammeerd. -
Page 15: Technische Specifi Caties
Technische specifi caties | 15 Technische specifi caties 24 Vdc Supply Voltage: 16Vdc to 35Vdc Operating Voltage: 35Vdc Peak Voltage: 40Vdc Reverse Battery Current: 20kHz ± 0.5% PWM Frequency: 12/24Vdc Brake Voltage: 200 μ A min. Brake Current: 1A max. Use only Neutrik NC3MX Charger Connector: 12Arms max. -
Page 16: Technische Schema's
16 | Technische schema’s Technische schema’s 9.1 Elektrisch aansluitschema De technische schema’s vindt u ook op de kap van het specifi eke elektronische component. 100 A Fuse 9006379B Figuur 7 lights right lights left mounting holes backrest tilt legrest right legrest left high/low high/low... -
Page 17: Aansluitschema Acculader
Technische schema’s | 17 motor battery motor 9002463 Powermodule R-net 120A mounting holes 9006379B Figuur 9 9.2 Aansluitschema acculader De joystick heeft een standaard confi guratie die is voorzien van een ‘3-pins-aansluiting’. Zorg ervoor dat de aansluiting van de acculader op correcte wijze is gebruikt zodat de ‘negatieve pool’ en de inhibit zijn verbonden, zodat het systeem voorkomt dat de rolstoel kan rijden op het moment dat accu wordt geladen. -
Page 18: English
The information provided is valid for the product in its standard version. Handicare can therefore not be held liable for any damage resulting from specifi cations of the product deviating from the standard confi... - Page 19 Table of content | 19 Introduction 1.1 This user manual The controller 2.1 R-net controller 2.2 Beeldscherm Driving the wheelchair with the controller 3.1 Switching the controller on or off 3.2 Driving the wheelchair 3.3 Speed 3.4 Driving Profi le 3.5 Selecting a profi...
-
Page 20: Introduction
If one of the user manuals was not included with your wheelchair, please contact your dealer immediately. In addition to this user manual, there is also a service manual for qualifi ed specialists. CONTACT HANDICARE IF YOU HAVE A VISUAL IMPAIRMENT. -
Page 21: The Controller
The controller | 21 The controller 2.1 R-net controller A controller will usually have three basic functions: • Driving and steering a wheelchair • Operating electrical seat adjustments • Charging the wheelchairs batteries There are many different control systems for wheelchairs on the market. - Page 22 22 | The controller Figure 2 Part Function Joystick In the ‘drive’ mode: driving and steering In the ‘adjustment options’ mode:: • Left/right to select the adjustment options • Front/back to select the adjustment options On/off switch Switching the controller on or off Horn Warning signal with sound LCD colour display screen...
-
Page 23: Beeldscherm
The controller | 23 2.2 Beeldscherm Figure 3 left: In the ‘drive’ position: In the ‘adjustment options’ position Part Function D1: Battery indicator Displays the power level of the battery D2: Maximum speed Displays the maximum speed limit as set by the user D3: Adjustment option Displays the selected adjustment options D4: Profi... -
Page 24: Driving The Wheelchair With The Controller
24 | Driving the wheelchair with the controller Driving the wheelchair with the controller 3.1 Switching the controller on or off To be able to drive or operate the electronic adjustment options of the wheelchair, the controller must be switched on. Press the on/off button (B in fi... -
Page 25: Operating The Electrical Adjustment Options
Operating the electrical adjustment options | 25 Operating the electrical adjustment options Not every wheelchair has been equipped with electronic adjustment options. We make a distinction between four different adjustment options to the seating system: • Tilt adjustments • High/low adjustments •... -
Page 26: Lights
26 | Lights Lights With the R-net it is possible to control the following lights: • Lights (I in fi gure 2) • Hazard Lights (J in fi gure 2) • Direction indicators (K1 & K2 in fi gure 2) -
Page 27: Troubleshooting
Malfunctions list An extended malfunction list can be found in the appendix of the service manual (for qualifi ed specialists only). The service manual can be found on www.handicare.com... -
Page 28: Locking The Controller
28 | Locking the controller Locking the controller The control system can be locked in one of two ways. Either using a button sequence on the keypad or with a physical key. How the control system is locked depends on how the wheelchair manufacturer has programmed the system. -
Page 29: Technical Specifi Cations
Technical specifi cations | 29 Technical specifi cations 24 Vdc Supply Voltage: 16Vdc to 35Vdc Operating Voltage: 35Vdc Peak Voltage: 40Vdc Reverse Battery Current: 20kHz ± 0.5% PWM Frequency: 12/24Vdc Brake Voltage: 200 μ A min. Brake Current: 1A max. Use only Neutrik NC3MX Charger Connector: 12Arms max. -
Page 30: Technical Diagrams
30 | Technical diagrams Technical diagrams 9.1 Technical diagram The technical diagrams can also be found on the cover of the specifi c electronic component. 100 A Fuse 9006379B Figure 7 lights right lights left mounting holes backrest tilt legrest right legrest left high/low high/low... -
Page 31: Technical Diagram Battery Charger
Technical diagrams | 31 motor battery motor 9002463 Powermodule R-net 120A mounting holes 9006379B Figure 9 9.2 Technical diagram battery charger The controller’s standard confi guration includes a ‘3-pin connection’. Ensure that the battery charger is properly connected so that the ‘negative pole’ and the ‘inhibit’ are connected, enabling the system to prevent the wheelchair from moving when the battery is being charged. -
Page 32: Deutsch
Die verfügbaren Informationen wurden mit aller möglichen Sorgfalt zusammengestellt, Handicare kann jedoch nicht haftbar gemacht werden für eventuelle Fehler innerhalb der Informationen oder für Folgen daraus. Handicare kann nicht haftbar gemacht werden für Schäden, die durch die Arbeiten Dritter entstanden sind. -
Page 33: Inhalt
Inhalt | 33 Vorwort 1.1 Diese Anleitung Die Bedieneinheit 2.1 R-net Bedieneinheit 2.2 Bildschirm Fahren mit hilfe der Steuerung 3.1 Ein- oder Ausschalten der Steuerung 3.2 Fahren mit dem Rollstuhl 3.3 Geschwindigkeit 3.4 Fahrprofi l 3.5 Wahl eines Fahrprofi ls Das Bedienen der elektrischen Einstellungen 4.1 Die Wahl der gewünschten Einstellung Beleuchtung... -
Page 34: Vorwort
Anleitungen nicht im Lieferumfang Ihres Rollstuhls enthalten sein, wenden Sie sich bitte sofort an Ihren Händler. Zusätzlich zu dieser Bedienungsanleitung gibt es auch eine Serviceanleitung für qualifi zierte Fachleute. WENDEN SIE SICH AN HANDICARE, WENN SIE EINE SEHBEHINDERUNG HABEN. -
Page 35: Die Bedieneinheit
Die Bedieneinheit | 35 Die Bedieneinheit 2.1 R-net Bedieneinheit Eine Steuerung hat drei grundlegende Funktionen: • Das Fahren und Lenken des Rollstuhls • Das Bedienen der elektrischen Sitzeinstellung • Die Akkus des Rollstuhls können über die Steuerung aufgeladen werden Es sind verschiedene Steuersysteme für elektronische Rollstühle auf dem Markt. - Page 36 36 | Die Bedieneinheit Abbildung 2 Komponente Funktion A. Joystick Im ‘Fahrmodus“: Fahren und Lenken Im ‘Einstellungsmodus“: • Links/rechts zur Auswahl der Einstellung • Nach vorne/hinten zur Aktivierung der Einstellung B. Ein-/Ausschalter Ein- oder Ausschalten des Benutzersteuerungs C. Hupe Warnendes Tonsignal D.
-
Page 37: Bildschirm
Die Bedieneinheit | 37 2.2 Bildschirm Abbildung 3 links: ‘Fahrmodus”, rechts: ‘Einstellungen”-Modus Komponente Funktion D1: Akkuanzeige Ladezustand der Akkus D2: Höchstgeschwindigkeit Angabe der eingestellten Höchstgeschwindigkeit D3: Einstellungen Angabe der gewählten elektronischen Einstellung D4: Profi l Darstellung des gewählten Profi ls D5: Geschwindigkeitsanzeige Grafi... -
Page 38: Fahren Mit Hilfe Der Steuerung
38 | Fahren mit hilfe der Steuerung Fahren mit hilfe der 3.5 Wahl eines Fahrprofi ls Steuerung Zum Ändern des Profi ls muss die “Profi le”-Taste 3.1 Ein- oder Ausschalten der gedrückt werden (L in Abbildung 2). Drücken Steuerung Sie auf die “Profi le”-Taste, bis das gewünschte Profi... -
Page 39: Das Bedienen Der Elektrischen Einstellungen
Das Bedienen der elektrischen Einstellungen | 39 Das Bedienen der elektrischen Einstellungen Nicht jeder Rollstuhl ist so ausgestattet, dass er elektrisch verstellt werden kann. Wir unterscheiden vier elektrische Einstellungen des Sitzsystems: • Sitzneigung (Kantelung) • Höheneinstellung • Rückeneinstellung • Beinstützeneinstellung 4.1 Die Wahl der gewünschten Einstellung Abbildung 4 Elektrischen Einstellungen... -
Page 40: Beleuchtung
40 | Beleuchtung Beleuchtung Mit R-net können folgende Beleuchtungselemente gesteuert werden: • Beleuchtung (I in Abbildung 2) • Warnblinker (J in Abbildung 2) • Blinker (K1 & K2 in Abbildung 2) -
Page 41: Störungen
Einschalten in Nullposition befi ndet. Mit anderen Worten: Den Joystick beim Einschalten des Benutzersteuerungs nicht bewegen. Fehlerbehebung Eine umfangreiche Liste zur Fehlerbehebung fi ndet der Händler in der Anlage zur Serviceanleitung (nur für qualifi zierte Spezialisten). Diese ist verfügbar auf www.handicare.com... -
Page 42: Verriegeln Der Bedieneinheit
42 | Verriegeln der Bedieneinheit Verriegeln der Bedieneinheit Für die Sperrung der Bedeineinheit gibt es zwei Methoden: entweder eine Tastenfolge auf dem Tastenfeld oder mit einem physischen Schlüssel. Wie der Bedieneinheit gesperrt wird, hängt von der Programmierung des Systems durch den Hersteller ab. 7.1 Sperre über das Tastenfeld So sperren Sie den Rollstuhl über das Tastenfeld;... -
Page 43: Technische Daten
Technische Daten | 43 Technische Daten 24 Vdc Versorgungsspannung: 16Vdc bis 35Vdc Betriebsspannung: 35Vdc Maximalspannung: 40Vdc Batteriesperrspannung: 20kHz ± 0.5% PWM-Frequenz: 12/24Vdc Bremsspannung: 200 μ A min. Bremsstrom: 1A max. Nur Neutrik NC3MX verwenden Ladeanschluss: 12Arms max. Batterieladespannung: R-Net 60 60A Max. -
Page 44: Technische Diagramme
44 | Technische Diagramme Technische Diagramme 9.1 Skizze der Elektroanschlüsse Die technischen Schaltpläne fi nden Sie auch auf dem Gehäuse des betreffenden elektronischen Bauteils. 100 A Fuse 9006379B Abbildung 7 lights right lights left mounting holes backrest tilt legrest right legrest left high/low high/low... -
Page 45: Anschlussskizze Akkuladegerät
Technische Diagramme | 45 motor battery motor 9002463 Powermodule R-net 120A mounting holes 9006379B Abbildung 9 9.2 Anschlussskizze Akkuladegerät Der Joystick hat eine Standardkonfi guration mit einem „3-Pin-Anschluss“. Achten Sie darauf, dass der Anschluss des Akkuladers ordnungsgemäß verwendet wird, so dass der „negative Pol“ und die Sperrung verbunden sind. -
Page 46: Français
Handicare. Les informations fournies sont basées sur des données générales relatives aux constructions connues au moment de leur parution. Handicare mettant en œuvre une politique d’amélioration constante de ses produits, des modifi cations sont donc sous réserve. - Page 47 Table des matières | 47 Préface 1.1 Ce manuel Le boîtier de commande 2.1 Boîtier de commande R-net 2.2 Écran Circuler avec le fauteuil roulant à l‘aide du boîtier de commande 3.1 Mettre en marche et éteindre le boîtier de commande 3.2 Conduire le fauteuil roulant 3.3 Vitesse 3.4 Profi...
-
Page 48: Préface
Ce manuel vous aidera à utiliser et entretenir en toute sécurité le boîtier de commande de votre fauteuil roulant. Ce manuel constitue un complément au manuel d’utilisation général fauteuil roulant de Handicare. Le cas échéant, ce manuel se réfère aux autres manuels, comme précisé ci-dessous. ... -
Page 49: Le Boîtier De Commande
Le boîtier de commande | 49 Le boîtier de commande 2.1 Boîtier de commande R-net Un boîtier de commande dispose de trois commandes de base : • La conduite et la commande du fauteuil roulant • Le fonctionnement des réglages électriques de l’assise •... - Page 50 50 | Le boîtier de commande Figure 2 Pièce Fonction A. Levier de commande En ‘mode conduite : rouler et diriger En ‘mode réglage: • Gauche/droite pour sélectionner le réglage • Avant/arrière pour activer le réglage B. Bouton ON/OFF Mettre en marche ou éteindre le boîtier de commande C.
-
Page 51: Écran
Le boîtier de commande | 51 2.2 Écran Figure 3 gauche : ‘mode conduite, droite : ‘mode réglage Pièce Fonction D1 : Témoin de batterie Indique le niveau de‘ charge de la batterie D2 : Vitesse maximale Représentation de la vitesse maximale D3 : Réglage Représentation des réglages électriques sélectionnés D4 : Profi... -
Page 52: Circuler Avec Le Fauteuil Roulant À L'aide Du Boîtier De Commande
52 | Circuler avec le fauteuil roulant à l‘aide du boîtier de commande Circuler avec le fauteuil 3.5 Sélection d’un profi l de roulant à l‘aide du boîtier conduite de commande Pour modifi er le profi l, il faut presser le ‘bouton 3.1 Mettre en marche et éteindre le «profi... -
Page 53: Le Fonctionnement Des Réglages Électriques
Le fonctionnement des réglages électriques | 53 Le fonctionnement des réglages électriques Tous les fauteuils ne sont pas équipés de réglages électriques. On distingue quatre réglages électriques du système d’assise: • Réglage de bascule d’assise • Réglage en hauteur • Réglage du dossier •... -
Page 54: Éclairage
54 | Éclairage Éclairage Avec R-net les éclairages suivants peuvent être contrôlés: • Éclairage (I sur la fi gure 2) • Témoins lumineux (J sur la fi gure 2) • Clignotants (K1 & K2 sur la fi gure 2) -
Page 55: Pannes
Liste des pannes Une liste étoffée des pannes est disponible auprès du revendeur, en annexe au manuel d’entretien (uniquement pour les spécialistes qualifi és). Celui-ci est disponible sur le site www.handicare.com... -
Page 56: Verrouillage Du Boîtier De Commande
56 | Verrouillage du boîtier de commande Verrouillage du boîtier de commande Il est possible de verrouiller le système de commande de deux manières. Soit au moyen d’une séquence de boutons sur la console, soit à l’aide d’une clé physique. La manière dont le système de commande se verrouille dépend de la manière dont le constructeur du fauteuil a programmé... -
Page 57: Spécifi Cations Techniques
Spécifi cations techniques | 57 Spécifi cations techniques 24 Vdc Alimentation électrique: 16Vdc à 35Vdc Tension de commande: 35Vdc Tension crête: 40Vdc Courant d’inversion de batterie: 20kHz ± 0.5% Fréquence MID: 12/24Vdc Tension de frein: 200 μ A min. Courant de freinage: 1A max. -
Page 58: Schémas Techniques
58 | Schémas techniques Schémas techniques 9.1 Schéma de câblage électrique Les schémas techniques se trouvent également sur le capot du composant électronique spécifi que. 100 A Fuse 9006379B Figure 7 lights right lights left mounting holes backrest tilt legrest right legrest left high/low high/low... -
Page 59: Schéma De Câblage Du Chargeur De Batterie
Schémas techniques | 59 motor battery motor 9002463 Powermodule R-net 120A mounting holes 9006379B Figure 9 9.2 Schéma de câblage du chargeur de batterie Le levier de commande possède une confi guration standard pourvue d’une ‘connexion 3 broches”. Veillez à ce que la connexion du chargeur de batterie soit correcte afi n d’assurer une parfaite liaison du “‘pôle négatif”... - Page 60 Dealer: Serial number:...
