Aperçu des commandes de la version 4...20 mA/HART

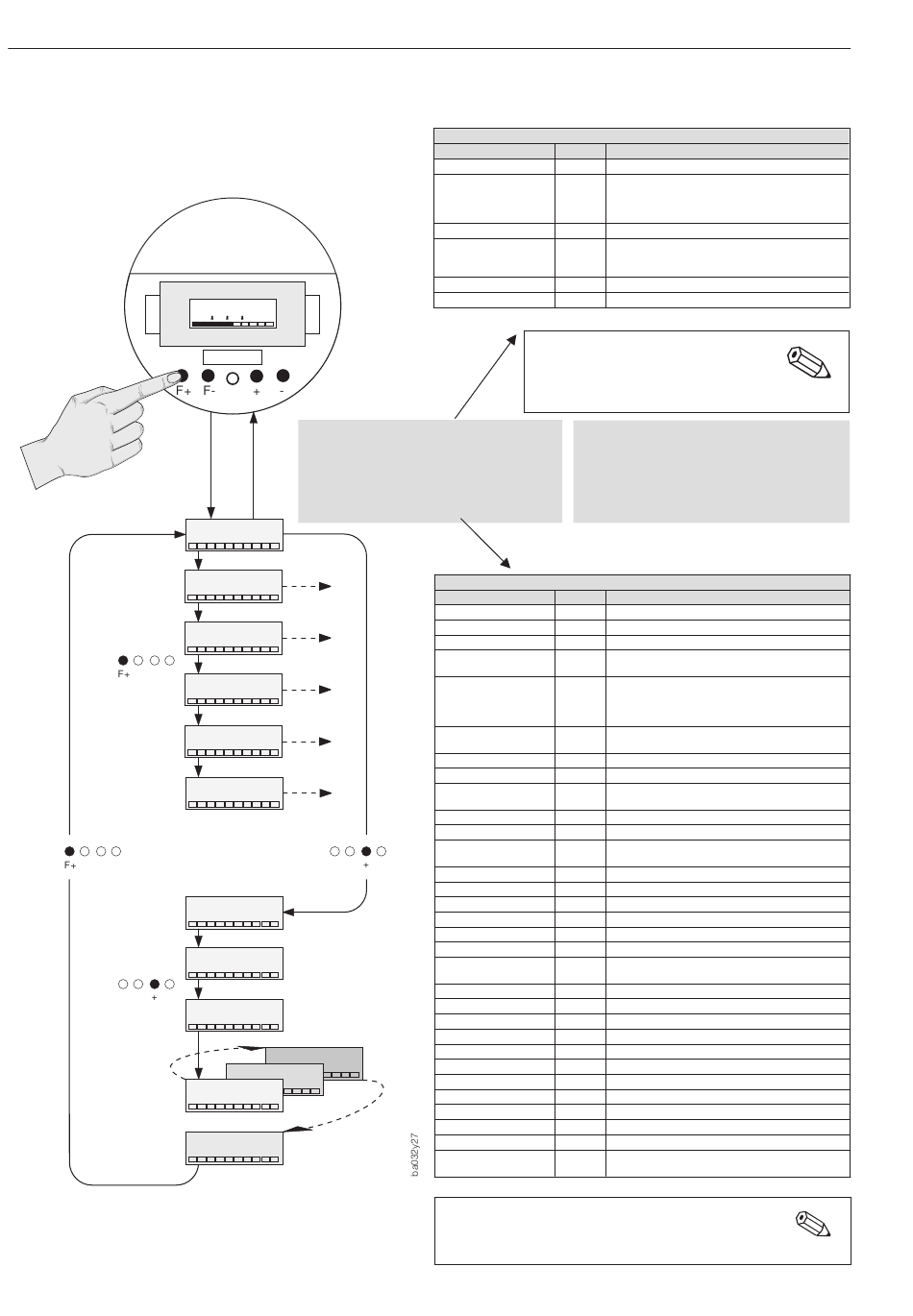

Déroulement d'une séquence à l'exemple de "libération de la
programmation"
2
8 8 8 8
88
m3/h
Entrée dans le menu programmation
rapide
• Appuyez sur la touche F+ <3s
Entrée dans le menu programmation
général
• Appuyez sur la touche F+ >3s
A P P L
V N I T
FS
DI S P
P S C A
S T A T
G A S
C 0 D E
0
7 6
2
1
7 7
Menu de programmation rapide Prowirl 77
Affichage Choix/configuration
appl
Application
Unit
Unité de débit
FS
Valeur pour 20 mA (F.E.)
disp
Configuration de
l'affichage
psca
Valeur d'impulsion *
stat
Code de diagnostic *
* affichage → en fonction du réglage des autres fonctions
Remarque !
Pour passer du menu de programmation
rapide au menu général, il faut d'abord
aller en position HOME.
Retour à la position HOME depuis n'importe
quelle position
• Appuyez sur la touche F+ >3s
Position HOME = affichage standard pendant
le mode de fonctionnement
Menu général Prowirl 77
Affichage Sélection / entrée valeur
fu00
Débit
fu01
Fréq. détach. tourbillons
fu02
Etat du compteur
fu03
Saturation du
compteur
Unit
Unité de débit
fu11
Unité du compteur totali-
sateur
fu12
Unité débit *
fu14
Unité totalisation *
fu20
Signal de sortie
fs
Valeur pour 20 mA (F.E.)
fu22
Constante de temps
fu23
Comportement défaut *
fu24
Courant de simulation *
fu25
Courant valeur consigne *
psca
Valeur impulsion *
fu31
Largeur d'impulsion *
fu32
Simulation Imp.ausgang *
fu33
Fréq. valeur de consigne *
disp
Affichage configuration
fu41
Remise à zéro compteur
fu50
Code client *
code
Code entrée
stat
Code diagnostic *
fu53
Version software
fu55
Version hardware
appl
Applicat. (produit mesuré)
dn
DN
calf
Facteur d'étalonnage
fu63
Coefficient d'étalonnage
fu64
Entrée température
fu65
Bande d'amplification
théorique
* Affichage → en fonction du réglage des autres fonctions
Remarque !
Pour passer du menu de programmation général au
menu rapide, il faut d'abord aller à la position HOME.
Prowirl 77
LI = liquides, GAS = gaz ou vapeur
3 3 3
0 = dm /s, 1 = dm /min, 2 = dm /h, 3 = m
3 3
4 = m /min, 5 = m /h, 6 = ACFS, 7 = ACFM,
8 = ACFH, 9 = IGPS, 10 = IGPM, 11 = IGPH,
12 = gps, 13 = gpm, 14 = gph, 15 = USER
Entrée (unité)
PErc = débit en %, rAtE = débit volume/temps,
Ltot = état de compteur, Htot = nombre de saturation
compteur
Entrée (unité)
E1XX = erreur système, E2XX = avertissement
Remarque !
Affichage (unité)
Affichage (Hz)
Affichage (unité)
Affichage (nombre saturations)
3 3 3
0 = dm /s, 1 = dm /min, 2 = dm /h, 3 = m
3 3
4 = m /min, 5 = m /h, 6 = ACFS, 7 = ACFM,
8 = ACFH, 9 = IGPS, 10 = IGPM, 11 = IGPH,
12 = gps, 13 = gpm, 14 = gph, 15 = USER
3 3
0 = dm , 1 = m , 2 = ACF, 3 = Igallons, 4 = gallons,
5 = USER = unité définie par l'utilisateur
Entrée
Entrée
4...20 (mA), PULS (impulsion collecteur ouvert à
échelle réglable), PF (impulsion courant PFM)
Entrée (unité)
Entrée (unité)
Lo ≤ 3,6 (mA), Hi = 22 (mA), run = sortie valeur
mesurée normale
OFF, 3,6 (mA), 4 (mA), 12 (mA), 20 (mA), 22 (mA)
Affichage : 4...20,5 (mA)
Entrée (unité)
Entrée 0,05...2,00 (s)
OFF, 1 (Hz), 50 (Hz), 100 (Hz)
Affichage 0,000...100,0 (Hz)
PErc = débit en %, rAtE = débit en vol./temps, Ltot =
état du compteur, Htot = nbr. saturations compteur
ESC = pas de RAZ, rESE = remise à zéro
Entrée 0...9999
Entrée 0...9999
E1XX = erreur système, E2XX = avertissements
Affichage
Affichage
LI = liquide, GAS = gaz ou vapeur
15...300 (mm)
3
0,010...999,9 (Imp/dm ), s. voir valeur imprimée
-5
Affichage (x 10 /Kelvin)
Entrée 0...999 (Kelvin)
1 = très faible, 2 = faible, nor = normal,
3 = élevée
