Para reducir el riesgo de lesiones, desconecte
siempre la herramienta antes de fijar o retirar
accesorios, o antes de efectuar ajustes. Utilice sólo los
accesorios específicamente recomendados. El uso de
otros accesorios puede ser peligroso.

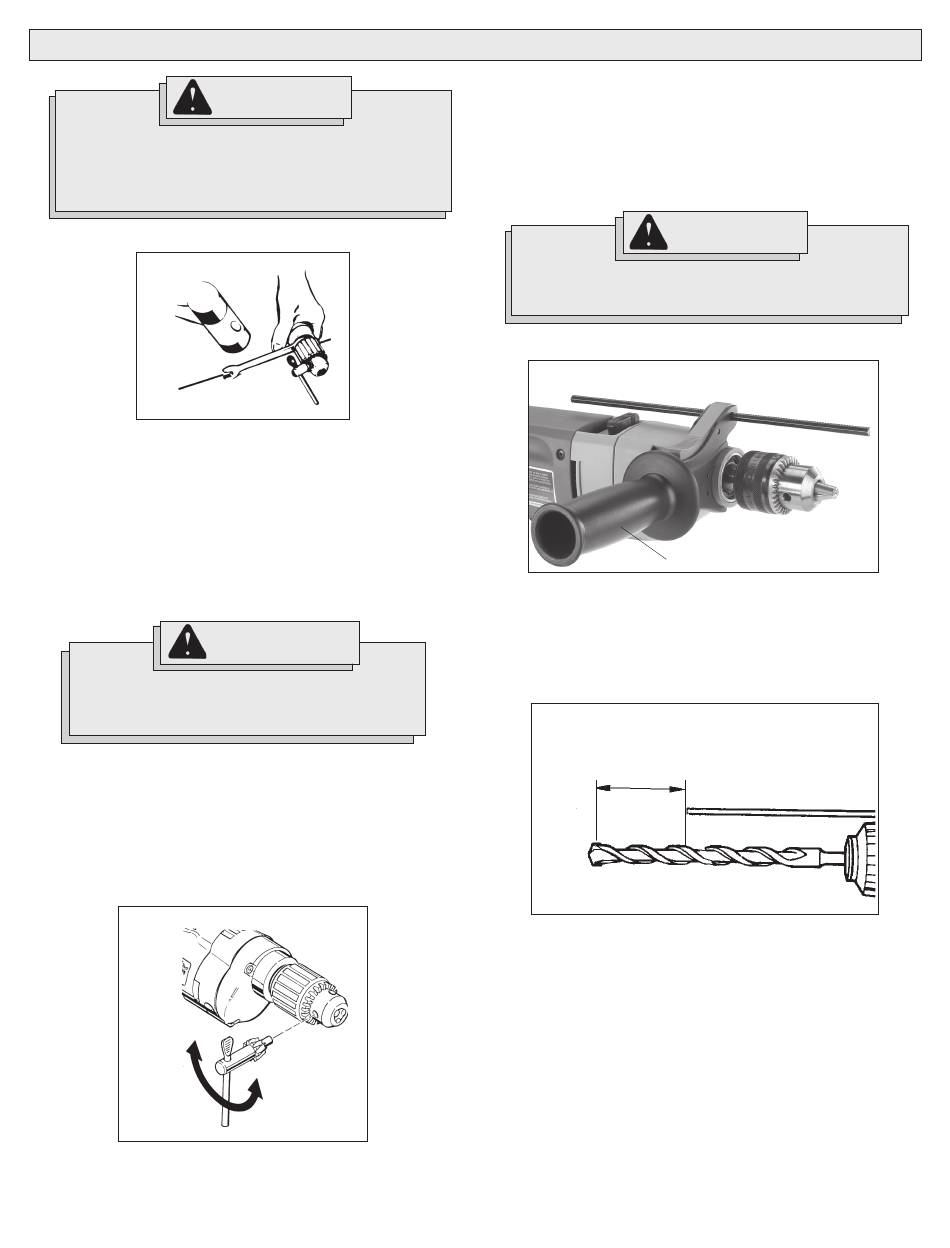

Cambio del mandril (Fig. 1)
Fig. 1
1. Abra las mordazas del mandril completamente.
2. Extraiga el tornillo en el interior del cabezal del mandril. Este tornillo
enrosca hacia la izquierda; gírelo en el sentido de las manecillas del
reloj para extraerlo.
3. Sujete el husillo con una llave (Fig. 1).
4. Inserte la chaveta del portabrocas dentro del mandril y afloje en el
sentido de las manecillas del reloj golpeando suavemente con un
martillo de goma.
NOTA: Para instalar el mandril, invierta el orden de las instrucciones
anteriores.
Para reducir una lesión personal, retire siempre
la llave del broquero cada vez que termine de
usarla.
Instalación de las brocas dentro de un mandril o broquero con llave
(Fig. 2)
Asegúrese que tanto el zanco de la broca como las uñas del mandril
están limpias. Partículas de suciedad pueden hacer que la broca quede
mal alineada. No use brocas mas grandes que las de la máxima
capacidad recomendada para este taladro porque se puede generar daño
a los engranes o sobrecargar el motor. Para un mejor desempeño,
asegúrese que las brocas están bien afiladas antes de usarlas.
Fig. 2
Aflojar
1. Desconecte la herramienta.
2. Abra lo suficiente las uñas del broquero para insertar la broca. Permita
que la broca llegue al fondo del broquero. Centre la broca en las
uñas y apriete las uñas con la mano, con el objeto de alinear la broca.
ENSAMBAJE DE LA HERRAMIENTA
¡ADVERTENCIA!
¡ADVERTENCIA!
Apretar
3. Coloque la llave en cada uno de los tres orificios del mandril, girándola
en sentido de un reloj para apretar el broquero con firmeza.
NOTA: para apretar o aflojar el broquero, nunca use una llave o cuña
diferente a la llave de mismo broquero.
4. Para quitar la broca, inserte la llave en uno de los orificios del broquero
y gírela en sentido inverso a un reloj.
¡ADVERTENCIA!
Para reducir el riesgo de lesiones, use siempre un mango
lateral al operar la herramienta. Siempre agarre o sujete la
herramienta firmemente.
Agarre del mango lateral
Fig. 3
1. Afloje el mango lateral desenroscando el agarre del mango lateral
hasta que el mango lateral gire libremente.
2. Gire el mango lateral a la posición deseada.
3. Apriete el agarre del mango lateral de forma segura.
Cómo colocar el medidor de profundidad (Fig. 4)
Fig. 4
Profundidad de perforación
1. Oprima la palanca de fijación.
2. Deslice el vástago del medidor de profundidad hacia atrás o hacia
adelante hasta que quede ajustado en la profundidad deseada.
NOTA: La profundidad de taladrado es la distancia entre la punta de
la broca y la punta del vástago del medidor de seguridad.
3. Suelte la palanca de fijación.
Mango lateral
