3.2
Fonctionnement de l'installation

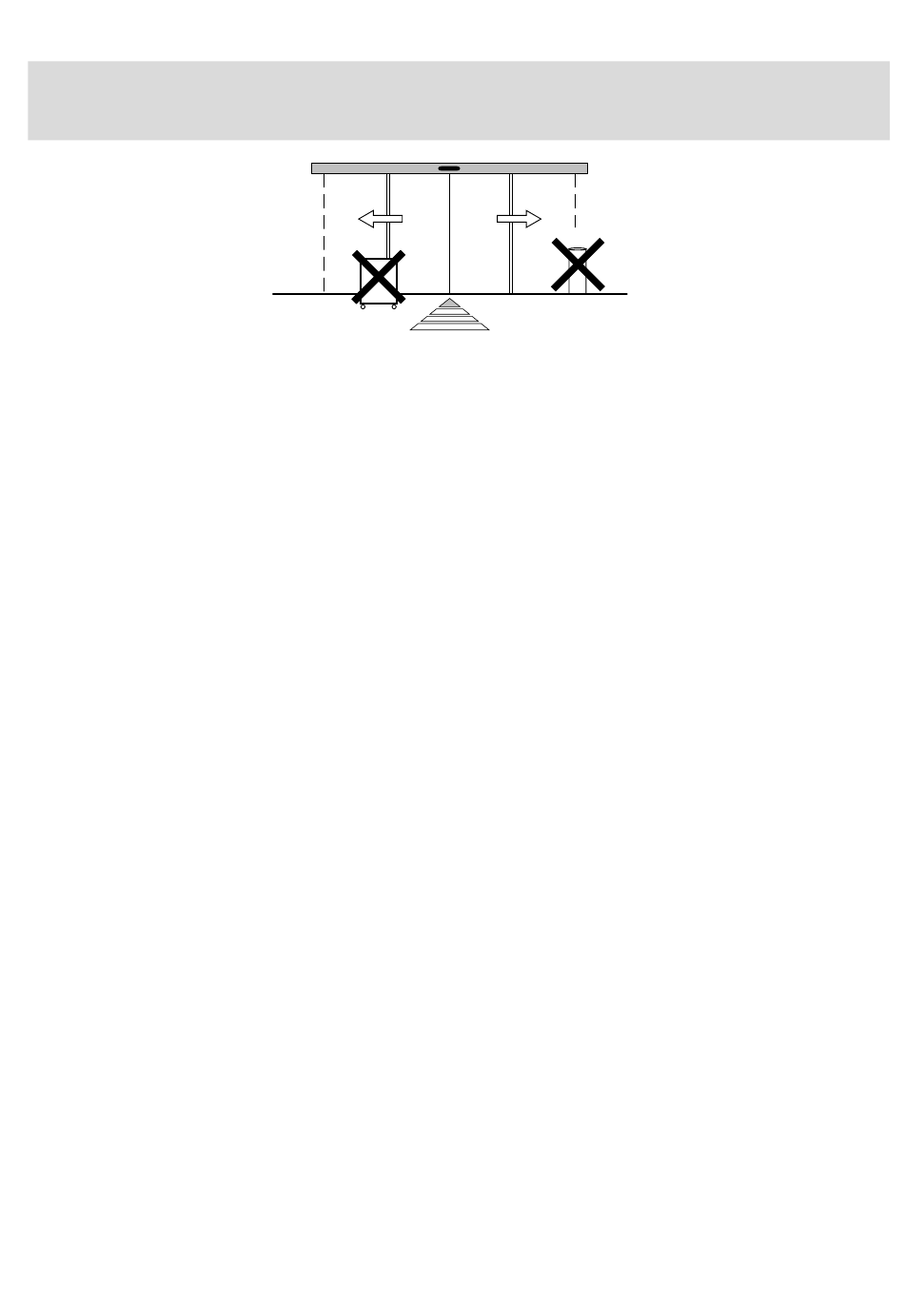

L'exploitant de l'installation est responsable de l'accessibilité de la porte coulissante automatique à
tout moment. Il faut veiller en particulier à ce que la trajectoire des vantaux coulissant ne soit pas
bloquée par des objets.
Fonctionnement automatique de la porte avec des détecteurs
En fonctionnement automatique (mode d'opération AUTOMAT), la porte s'ouvre automatiquement des
deux côtés par des détecteurs à l'approche d'une personne.
Un interrupteur à clé u ou un lecteur de cartes u permet habituellement l'accès de l'extérieur en mode
d'opération SORTIE ou HORS. La porte se déverrouille, s'ouvre et se ferme à nouveau dès que les dé-
tecteurs ne sont plus activés après un temps d'ouverture réglé séparément.
Les détecteurs pour l'ouverture de la porte et le maintien ouvert de la porte sont placés et réglés de sorte
que la porte s'ouvre à temps et qu'elle reste ouverte tant qu'une personne se trouve dans la trajectoire
des vantaux de portes. Ce n'est qu'après un temps de présence d'environ > 1 min. que la porte peut tout
de même se fermer.
La vitesse de fermeture réduite réglée par le monteur, qui est adaptée au poids de la porte, combinée avec
une force de < 150 N, empêche un choc trop puissant d'un vantail coulissant sur une personne. L'obstacle
est de plus détecté par la commande et une inversion automatique de la porte est activée.
Commande des déplacements
Le passage peut être bloqué au choix dans une direction (mode d'opération SORTIE) ou entièrement
(mode d'opération HORS).
Pour la protection contre les influences climatiques (vent / froid / chaleur) la porte peut fonctionner avec une
largeur d'ouverture réduite en mode d'opération AUTOMAT RÉDUIT, qui correspond au moins à la largeur
du chemins de fuite.
Surveillance automatique du système
La commande surveille les détecteurs de sécurité par des tests actifs par cycles. De plus, la commande
effectue constamment des tests de systèmes internes. En cas de panne d'une pièce importante pour la
sécurité, l'installation passe automatiquement dans un état de sécurité. Le numéro de dérangement est
affiché par le panneau de contrôle. Vous trouverez des informations plus détaillées au chapitre 5 « Procé-
dure en cas de dérangements ».
Verrou électromécanique u
L'installation peut être verrouillée en position fermée par un verrou électromagnétique ou maintenue fermée
par un aimant de maintien u, en mode d'opération HORS et au choix également dans d'autres modes
d'opération (par ex. SORTIE).
Le verrou est surveillé. Une panne éventuelle du fonctionnement du verrou peut ainsi être affichée immé-
diatement sur le panneau de contrôle. Vous trouverez des détails au chapitre 5 « Procédure en cas de
dérangements ».
Le verrou peut être actionné directement par la commande manuelle en cas de panne de courant.
T1321_12
Instructions de service Win Drive 2201 T-1165 f
7
