8. easyE4 interne
8.7 Comportement dans le temps des appareils easyE4
8.7.2.2 Temporisation en cas de fonctionnement avec alimentation électrique AC
622
Avec les entrées AC, l'appareil easyE4 balaye à chaque période le signal d'entrée en
cycles de balayage t
SC
Le cycle de balayage dépend de la fréquence du réseau.
S1
1 2
①
A
②
A
t
SC

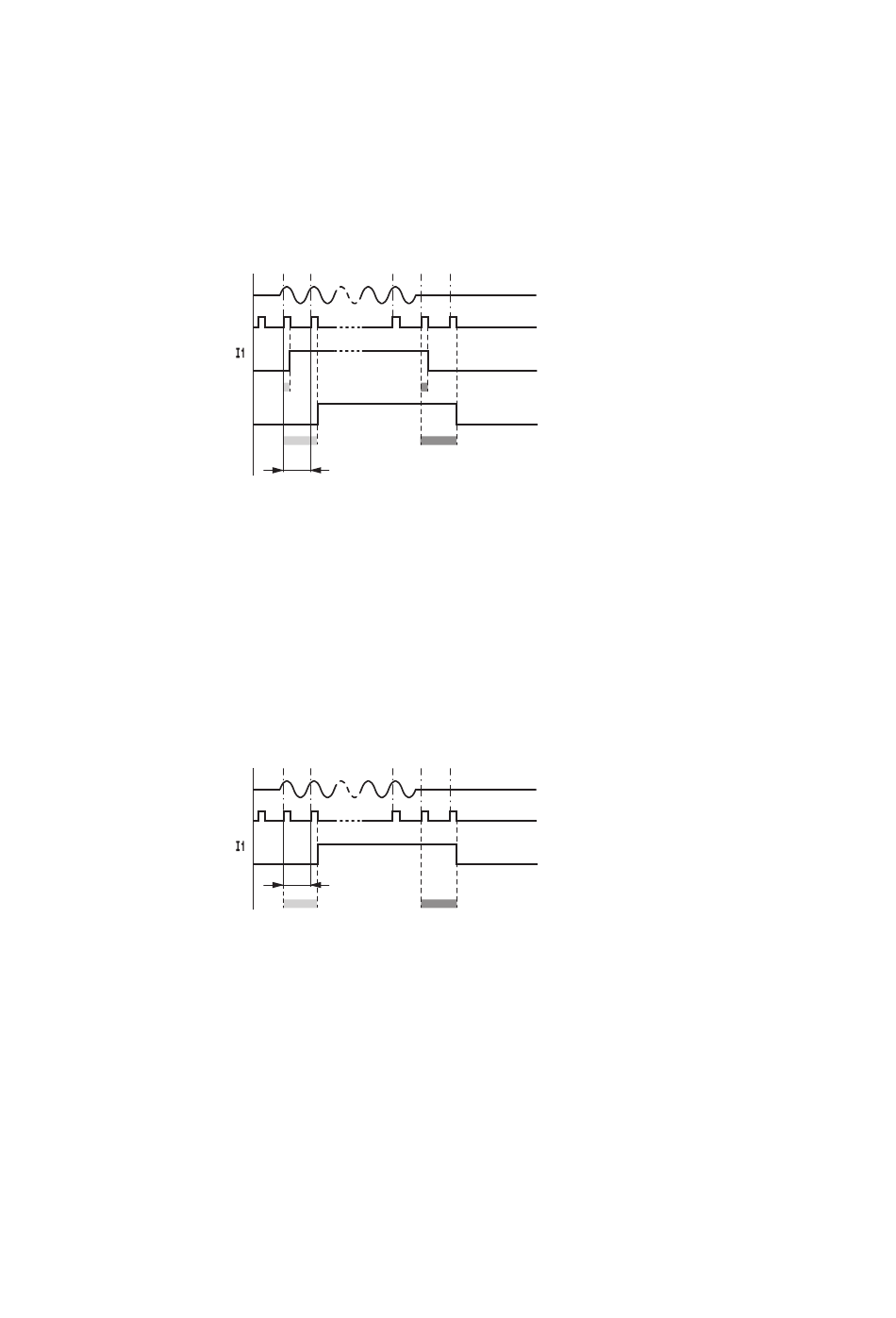

Fig. 271: Temporisations pendant l'analyse d'un signal d'entrée AC
①
sans anti-rebond des entrées et
②
avec anti-rebond des entrées activé
Temporisation avec anti-rebond des entrées activé
Lorsque l'anti-rebond des entrées est activé, l'appareil easyE4 contrôle à chaque
période si une demi-onde positive est disponible sur une borne d'entrée au cours de
deux cycles de balayage t
balayage avec A). Si l'appareil easyE4 détecte deux demi-ondes positives consé-
cutives, il commute l'entrée correspondante (contact) en interne de 0 à 1.
S1
1 2
t
SC
A
Fig. 272: Comportement de commutation du signal d'entrée AC avec anti-rebond des entrées activé
La temporisation d'entrée typique en raison de l'anti-rebond des entrées s'élève ainsi
au moins à 40 ms (50 Hz). Le temps de cycle doit être ajouté, car un appareil easyE4
n'applique le signal sur le schéma qu'au début d'un cycle. À l'inverse, l'entrée est à nou-
veau déconnectée lorsque l'appareil easyE4 ne détecte plus de demi-ondes deux fois
de suite (première et deuxième impulsions avec B).
Temps de réponse (typ.) :
l
I1 ... I8: 45 ms (38 ms)
l
Temporisation à la coupure (typ.) :
l
I1 ... I8: 45 ms (38 ms)
l
Les valeurs pour 60 Hz sont indiquées entre parenthèses.
easyE4 07/20 MN050009 FR www.eaton.com
.
1 2
B
B
consécutifs (première et deuxième impulsions de
SC
1 2
B
