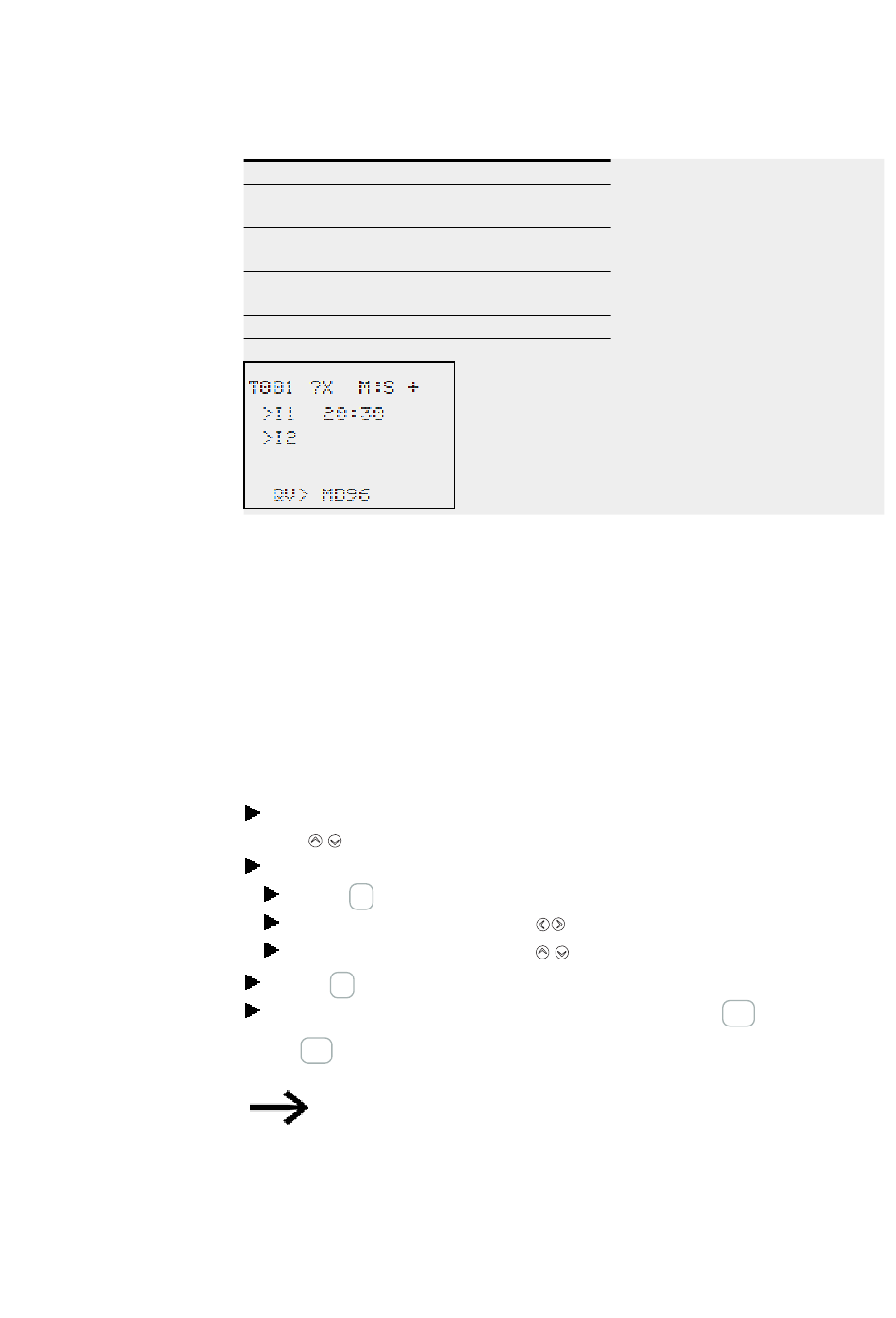

Exemple de module fonctionnel Relais temporisé
Module fonctionnel : Relais temporisé
Fonction : Retard à l'appel avec commutation aléa-
toire
Plage de tem- M:S (minutes:secondes)
porisation :
Heure de CONSIGNE 20 min 30 s
>I1 :
Heure RÉELLE QV> : Sera copié dans MD96
Affectation des opérandes sur l'entrée d'un module fabricant
Les opérandes suivants peuvent être affectés à l'entrée d'un module fabricant :
constantes, par ex. : 42,
l
mémoires internes telles que MD, MW, MB,
l
sortie analogique QA,
l
entrées analogiques IA,
l
sorties QV de tous les modules fabricant.
l
Vous pouvez configurer les paramètres du module fonctionnel en procédant de cette
manière :
Faites défiler les constantes des entrées du module à l'aide des touches de direc-
tion .
Modifiez les valeurs pour un jeu de paramètres :
touche OK : basculer en mode saisie.
à l'aide des touches de direction
à l'aide des touches de direction
touche OK : immédiatement enregistrer la constante
Quitter l'affichage des paramètres en appuyant sur la touche ESC.
Touche ESC :
pour conserver le réglage antérieur et quitter l'Affichage des paramètres.
Veillez à ce que l'entrée d'un module fonctionnel ne soit pas
activée avec des valeurs inadmissibles pendant le fonc-
tionnement.
Ce danger existe lorsque vous créez des valeurs négatives sur l'entrée bien que le
module fonctionnel n'accepte que des valeurs positives.
easyE4 07/20 MN050009 FR www.eaton.com
5. Programmation sur l'appareil
5.6 Mise en œuvre de modules fonctionnels
: changer de décimale.
: modifier la valeur d'une décimale.
