2. Installation
2.3 Montage
50

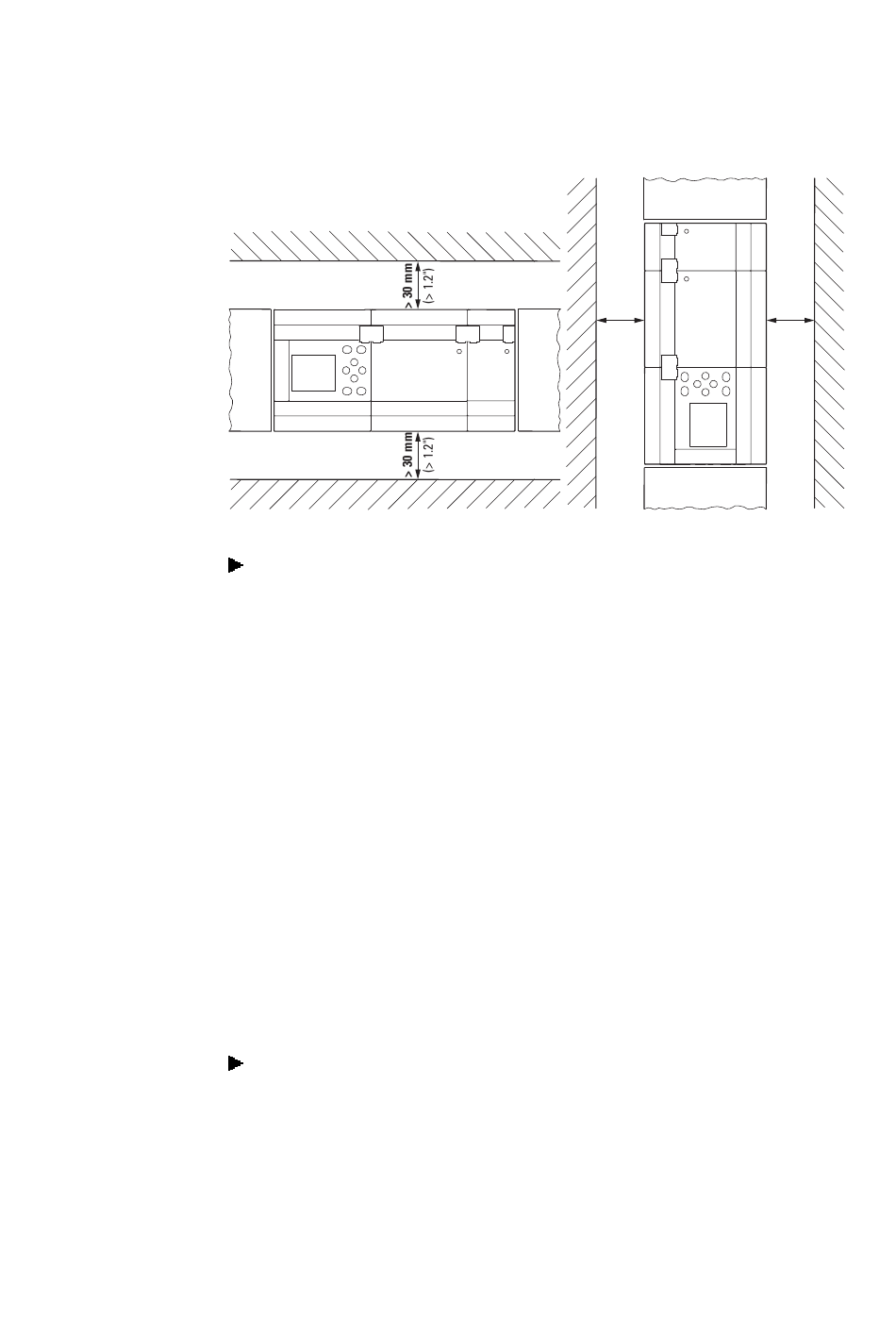

Fig. 4: Distance de montage min. 3 cm
Clipsez l'appareil de base et chaque extension sur un profilé-support
ou fixez chaque appareil avec des pattes de montage ZB4-101-GF1
En cas d'extension locale, l'appareil d'extension est placé directement à côté de
l'appareil de base.
Le connecteur de liaison EASY-E4-CONNECT1 permet de relier l'appareil de base
easyE4 avec jusqu'à 11 extensions à un bloc d'appareils.
Le connecteur de liaison EASY-E4-CONNECT1 est compris dans l'étendue de la livrai-
son des appareils d'extension.
Les appareils d'extension vous permettent de :
augmenter le nombre d'entrées / sorties,
l
combiner différentes tensions,
l
traiter des signaux analogiques / tout-ou-rien
l
Vous pouvez employer tous les appareils d'extension, tout-ou-rien ou
analogiques, indépendamment de la tension de service.
Montez séparément chaque extension, exactement de la même manière qu'un appareil
de base, sur le profilé-support ou en le vissant à l'aide des pattes de fixation. Raccordez
ensuite les différents appareils à l'aide du connecteur de liaison en un bloc d'appareils.
Raccordez l'appareil de base à l'extension et les extensions entre elles à l'aide du
connecteur de liaison EASY-E4-CONNECT1.
easyE4 07/20 MN050009 FR www.eaton.com
> 30 mm > 30 mm
(> 1.2") (> 1.2")
