6. Modules fonctionnels

6.1 Modules fabricant

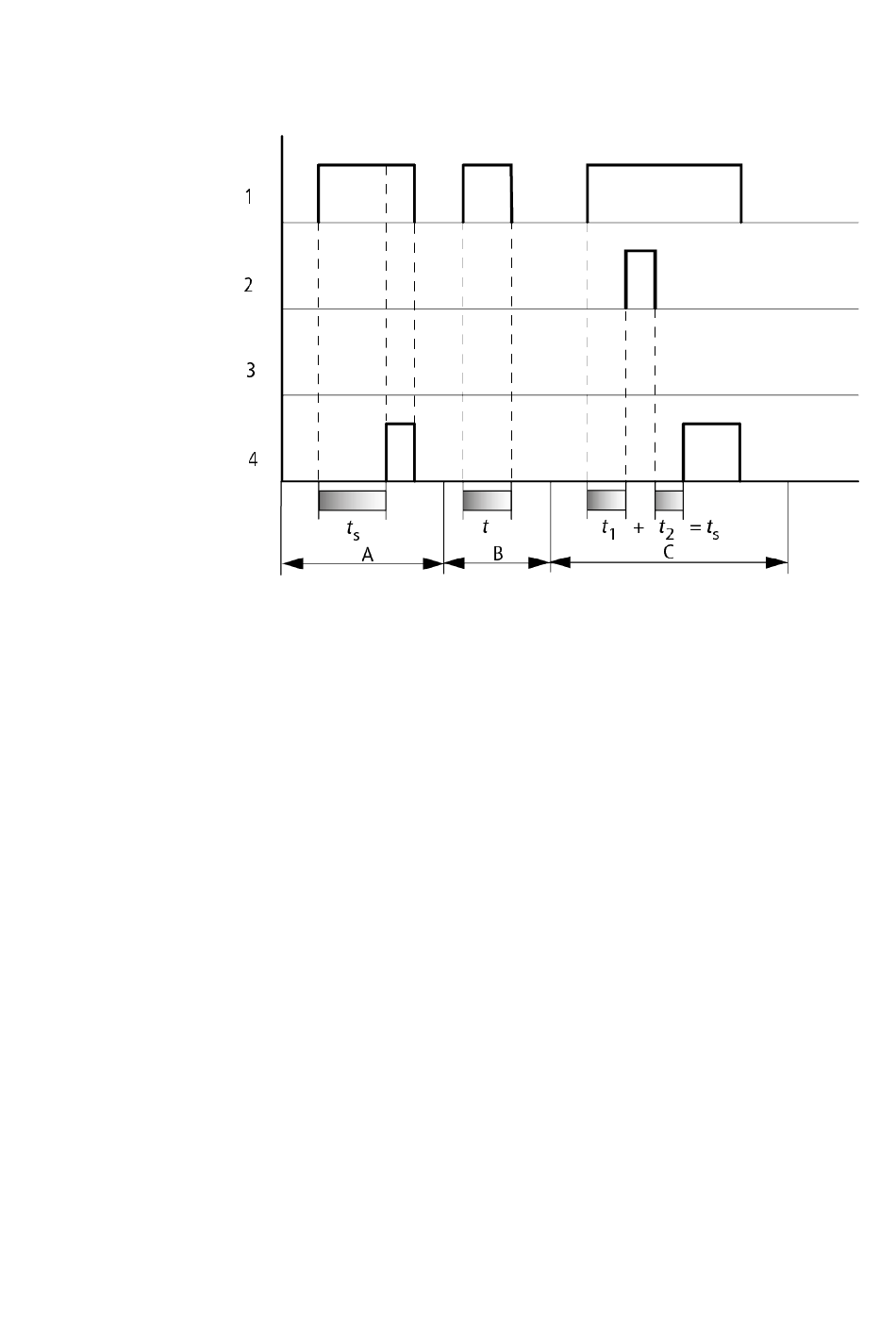

Fig. 132: Diagramme fonctionnel d'un relais temporisé retardé à l'appel (avec/sans commutation aléa-

1 : bobine de commande T..EN

2 : bobine d'arrêt T..ST

3 : bobine de remise à zéro T..RE

4 : contact (contact à fermeture) T..Q1

ts : consigne de temps

Plage A : la temporisation s'écoule à partir de la consigne de temps réglée.

Plage B : la temporisation ne s'écoule pas car la bobine de commande retombe prématurément.

Plage C : la bobine d'arrêt stoppe l'écoulement de la temporisation.
