M
'
ANUEL D
UTILISATION
4
2.18
Mise en route et contrôle du fonctionnement
Version: 2.0 (20-08-2007)
c
2
1
3
2.17.7 Raccordement des entrées et sorties

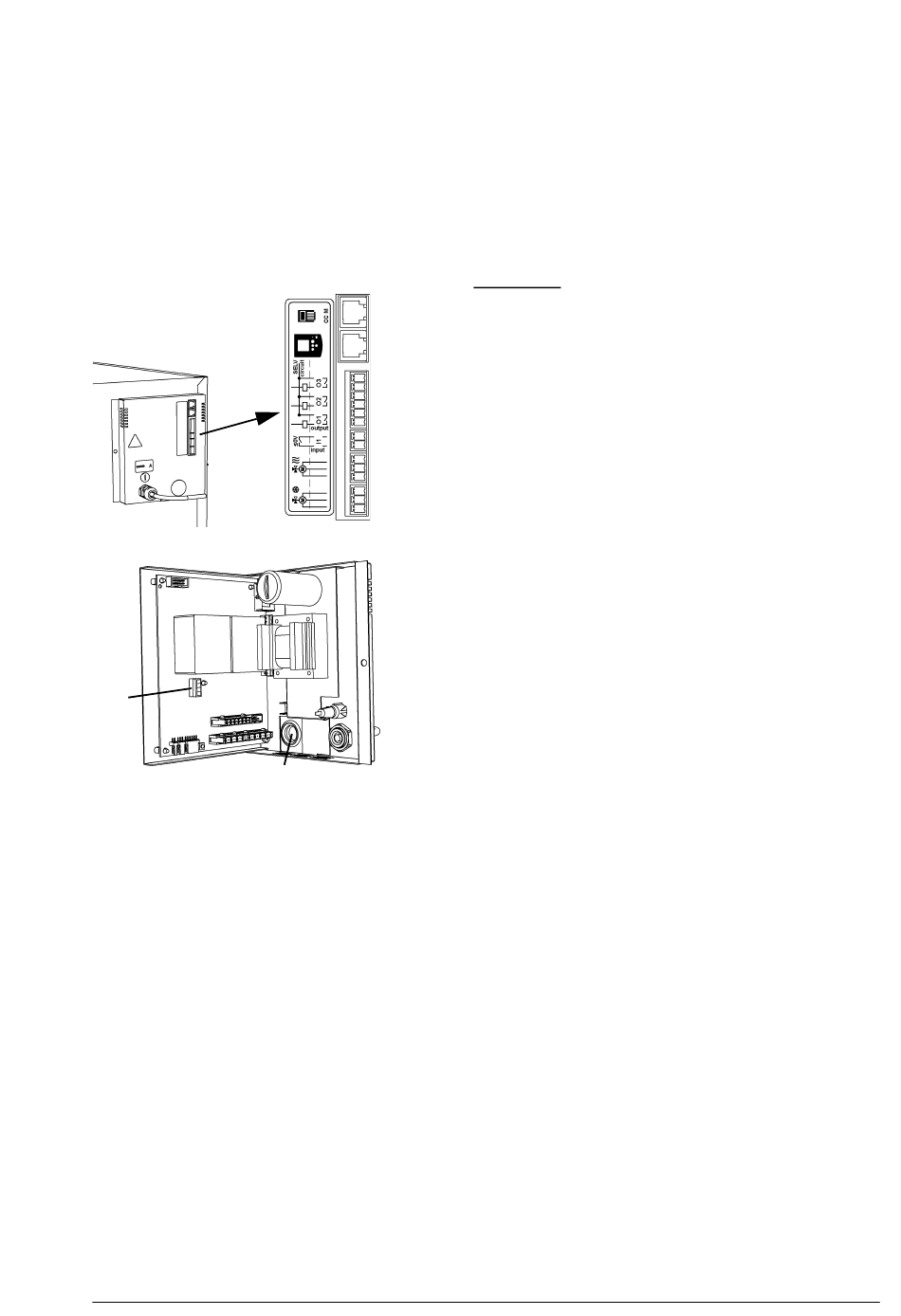

Les connexions se trouvent sur la plaque de connexion de
l'appareil. Les connecteurs correspondants se trouvent dans
les connexions.
Attention:
Au niveau de toutes les connexions prévoir environ 30 cm
de câble libre. Cela permet de retirer facilement les com-
posants électroniques lors des interventions d'entretien
sur l'appareil.
Raccordement des entrées et sorties
•
Connecter le câble pour les signaux de sortie sur la
prise 1.
•
Connecter le câble pour les signaux d'entrée sur la
prise 2.
Raccordement des entrées et sorties 0-10 VCC
1. Couper la tension (retirer la fiche de la prise ou manoeu-
vrer le sectionneur)
2. Retirer le module électronique de l'appareil (voir paragra-
phe 8.7)
3. Faire passer les câbles pour l'entrée et la sortie 0-10 V CC
par le tulle 3.
4. Connecter les câbles sur la connexion 4. Consulter si
nécessaire le schéma électrique.
5. Remonter le module électronique dans l'appareil.
1. Vérifier les connexions ci-dessous:
-
alimentation;
-
câble(s) d'interface entre boîtier de contrôle et appa-
reil(s);
-
dispositifs externes de régulation (si appliqués).
2. Vérifier le bon raccordement de l'échangeur.
3. S'assurer de la mise en marche de la chaudière et du
groupe froid.
4. Mettre en circuit l'alimentation secteur et/ou brancher la
prise de tous les appareils connectés.
I
NSTALLATION
31
