I
NSTALLATION
2.7

Raccordement du CC-R

18

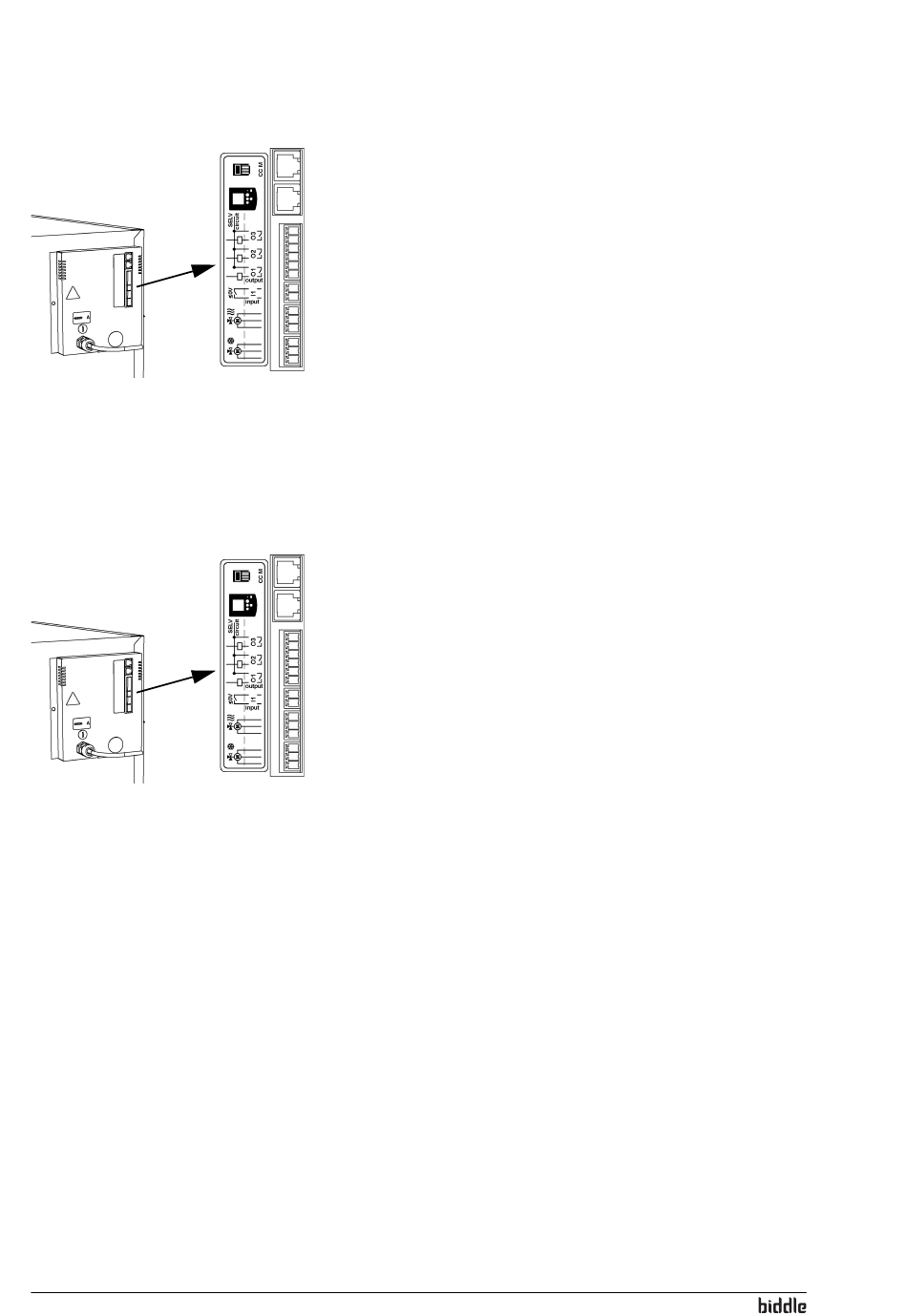

Raccordement séparé de la chaudière et du groupe à
eau glaçée
1. Raccorder le câble de signal de la chaudière sur la sortie
O1 1.
2
2. Raccorder le câble de signal de l'installation à eau froide
1
sur la sortie O2 2.
3. Régler la valeur 55 pour la fonction 91 (fonction sortie O1)
(chaleur demandée) (voir paragraphe 3.2.2).
4. Régler la valeur 0 pour la fonction 91.5 (contact de ferme-
ture).
5. Régler la valeur 56 pour la fonction 92 (fonction sortie O2)
(refroidissement demandé).
6. Régler la valeur 0 pour la fonction 92.5 (contact de ferme-
ture).
Raccordement couplé de la chaudière et du groupe à
eau glaçée
1. Raccorder le câble de signal du système de change-over
sur la sortie O1 1.
2. Régler la valeur 57 pour la fonction 91 (fonction sortie O1)
1
(voir paragraphe 3.2.2)
3. Régler la valeur 0 pour la fonction 91.5 (contact de ferme-
ture).
Lorsque l'appareil passe du mode de chauffage en mode
refroidissement, un signal est donné sur la sortie.
2.7.1 Observations
Les appareils à expansion directe (CC-R) sont équipés d'un
relais destiné à la commande d'une unité extérieure.
Les appareils sont munis de série d'une protection antigel.
Celle-ci arrête l'unité extérieure si la température de souf-
flage descend en dessous de la valeur minimale réglée. Par
défaut, cette valeur est de 5°C ; elle peut être modifiée sur
demande (voir le tableau 3-1, fonction 58).
C C
OMFORT IRCLE
