Attention:
La tuyauterie d'alimentation et de retour doit être raccor-
dée sur les raccords correspondants appropriés. La circu-
lation est indiquée sur l'appareil à l'aide de flèches.
w
Avertissement:
Utiliser seulement des raccords flare pour raccor-
der l'appareil sur l'installation. Les dimensions de
raccordement sont reprises dans le tableau 2-3.
Tableau 2-3 Dimensions de raccordement des raccords
flare.
T
YPE
CC 60-R2, R3,
CC 60-H1/R2
CC 90-R2, R3
CC 90-H1/R2
w
Avertissement:
Éviter toute torsion de la tuyauterie.
d
Danger:
Ne pas souder sur les raccords de l'appareil.
Le matériau isolant de l'appareil peut s'enflammer
sous l'effet du soudage.

2.7.2 Raccordement de l'appareil

1. Raccorder la tuyauterie.
2. Charger le système et le tester selon les prescriptions en
vigueur.

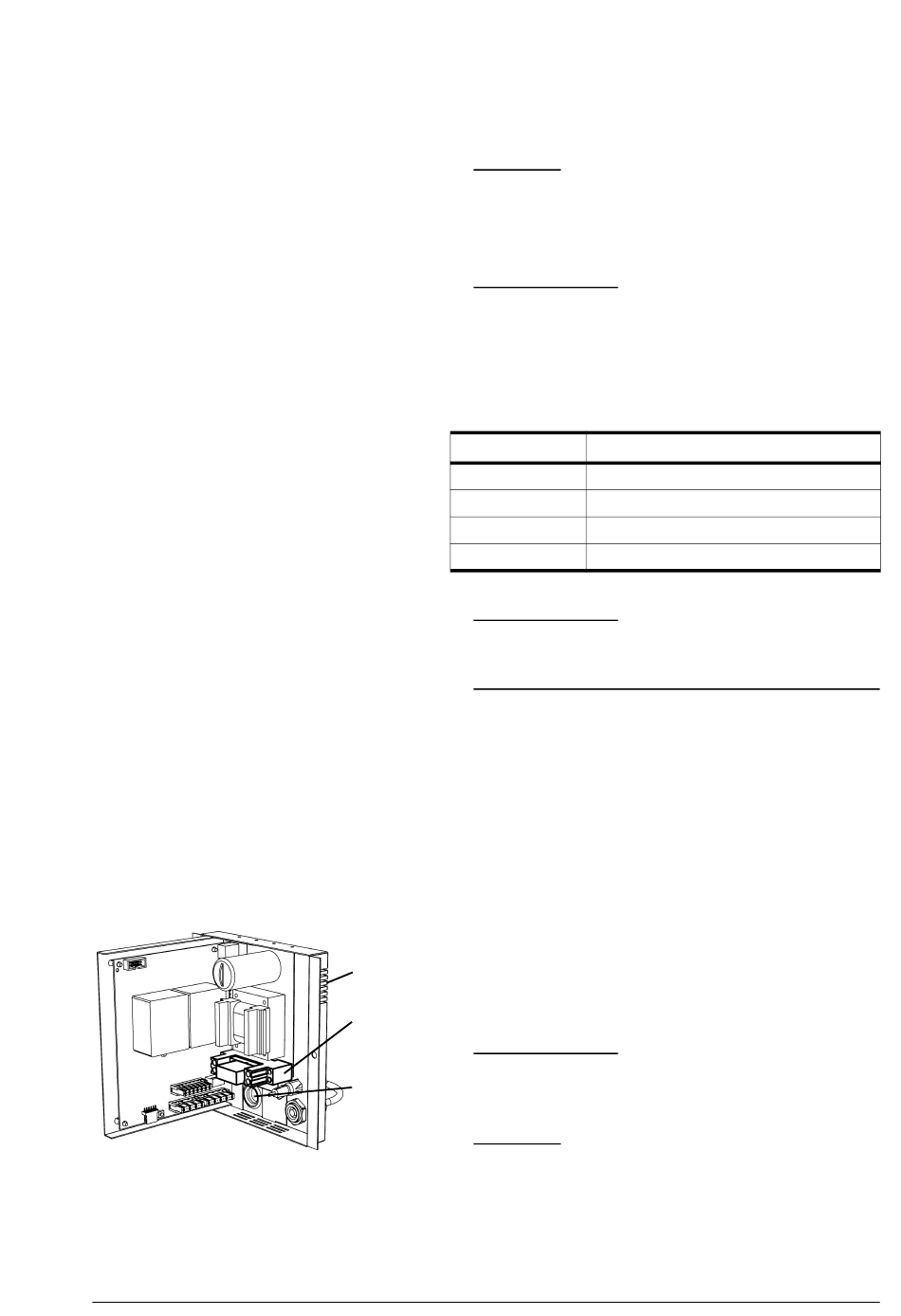

2.7.3 Raccordement de l'unité extérieure
Le CC R est équipé de série d'un relais destiné à la com-
1
mande d'une unité extérieure.
2
w
Avertissement:
Pour éviter le gel, l'unité extérieure doit être com-
mandé par le Comfort Circle.
3
c
Attention:
Biddle préconise de raccorder une seule unité extérieure
par Comfort Circle
1. Ouvrir le module électronique 1 (voir paragraphe 8.7.3).
RACCORD
flare 3/8" - 5/8"
H: bicône ø15 mm; R: flare 3/8" - 5/8"
flare 3/8" - 3/4"
H: bicône ø15 mm; R: flare 3/8" - 3/4"
I
NSTALLATION
