Remarque:
Pour éviter les courants d'air lorsque l'appareil est arrêté.
Biddle conseille de prévoir des clapets d'air 2 dans les gai-
nes d'aspiration.
Dans le cas d'une section de ventilation CC, le filtre et le cla-
pet d'air sont intégrés.
1. Raccorder sur l'appareil des gaines isolées avec le diamè-
tre indiqué dans le tableau 2-4.
2. Raccorder les servomoteurs des clapets d'air sur l'appareil
selon les indications du schéma électrique.
Tableau 2-4 Dimensions de raccordement des gaines
T
D
YPE
IAMÈTRE DE GAINE
CC 60-V-H
ø200 mm
CC 60-V-V
ø280 mm
CC 90-V-H
ø200 mm
CC 90-V-V
ø400 mm
2.9.2 Commande des clapets d'air
Pour la commande des clapets d'air, plusieurs possibilités exis-
tent:
•
via la sortie 0-10 V CC de la carte de commande pour le
pilotage de servomoteurs 0-10 V CC.
•
via un signal sur la sortie O3 (24V~1A).
Sortie 0-10 V CC

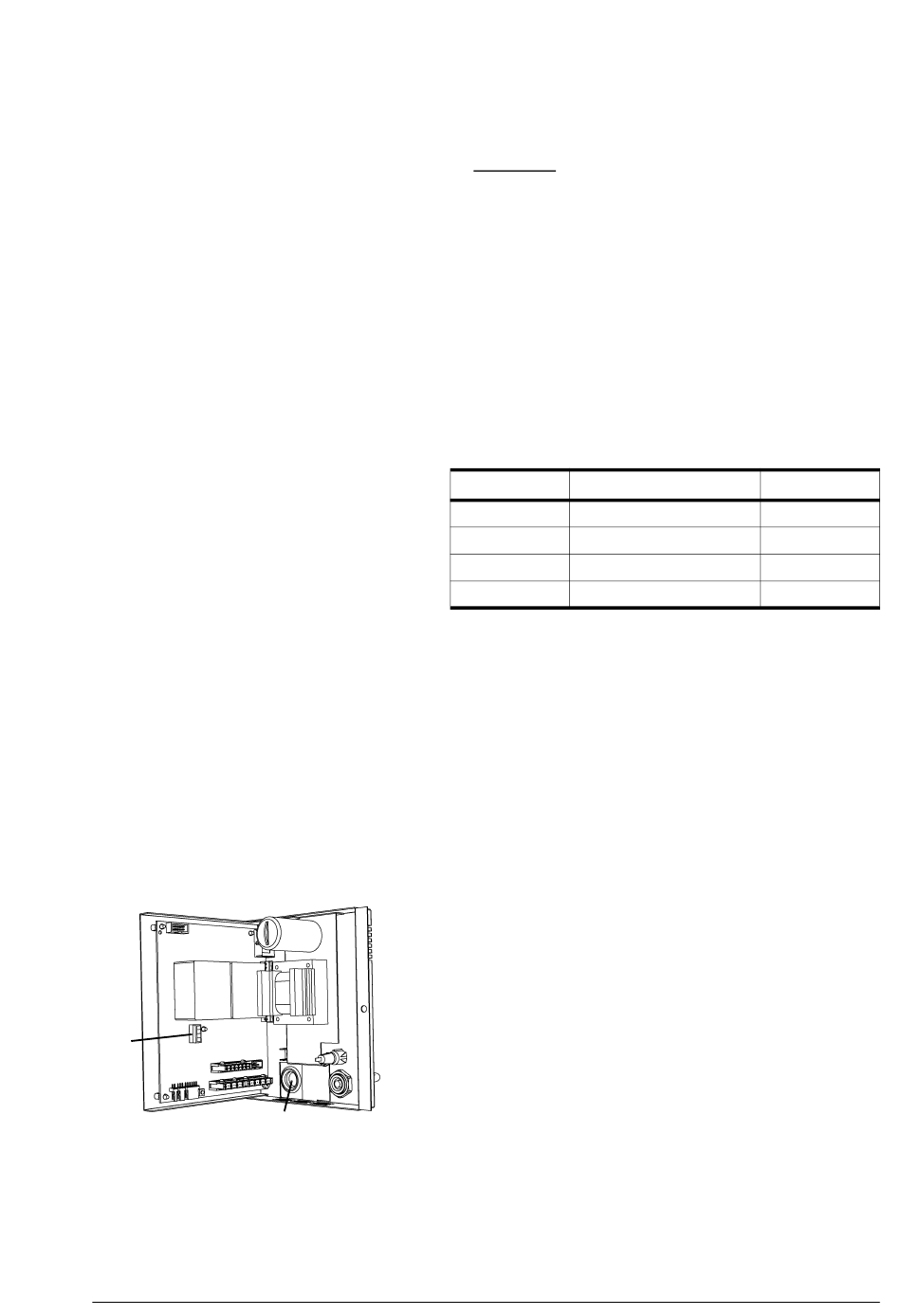

1. Ouvrir le module électronique 1.
2. Faire une entaille croisée dans le tulle 2.
3. Faire passer le câblage par le tulle.
4. Connecter le câblage sur la borne X340 3.
5. Régler la valeur 1 pour la fonction 85 (activée) (voir
paragraphe 3.2.2).
6. Régler la valeur 99 pour les fonctions 86, 87 et 88.
Ainsi, les clapets d'air sont toujours entièrement ouverts
quand la machine est en marche.
