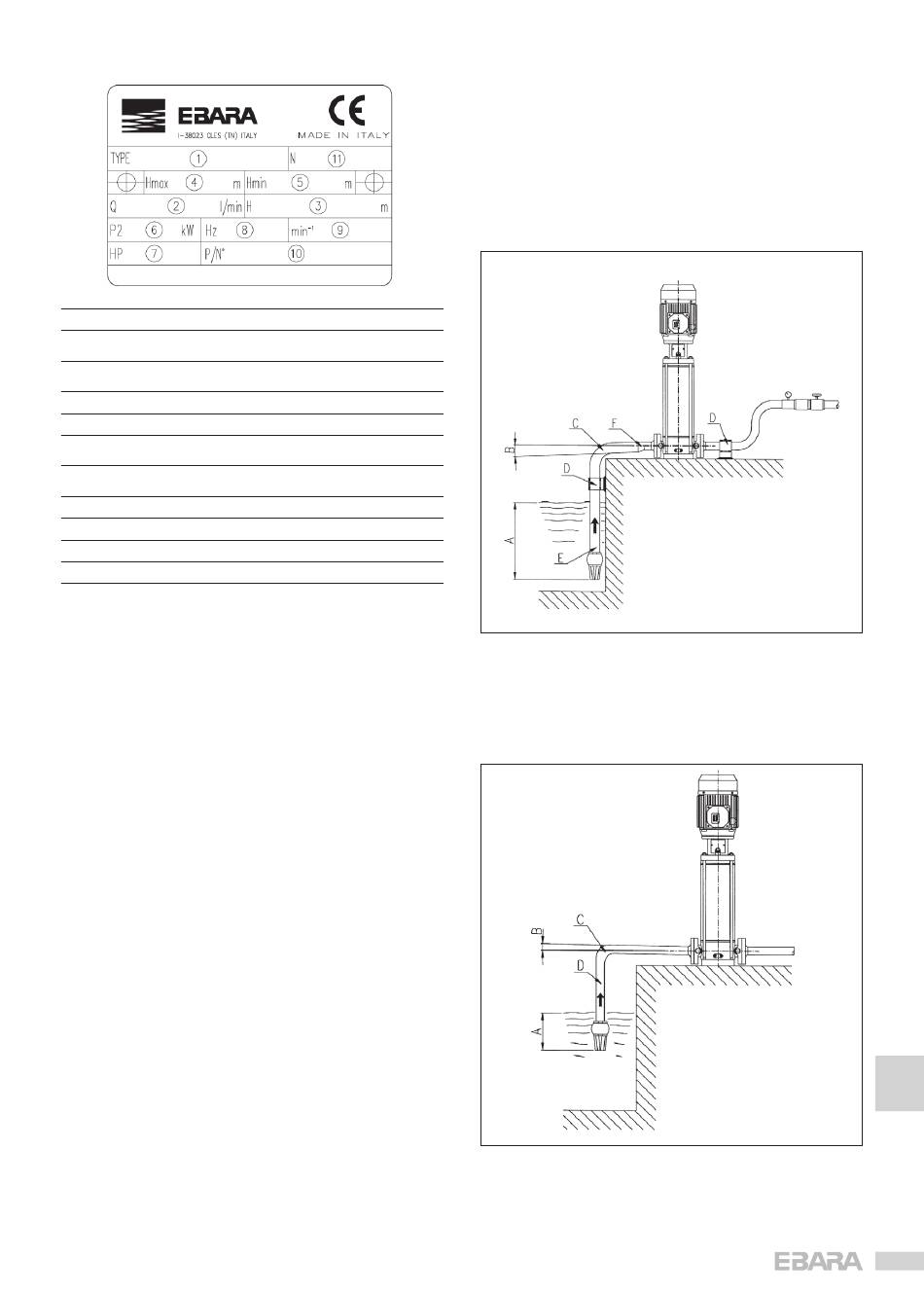

12.5. ТАБЛИЧКА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК
1) "TYPE" Модель насоса
Указание точек минимальной и
2) "Q"
максимальной производительности
Указание точек напора, соответствующих
3) "H"
минимальной и максимальной производительности
4) "Hmax" Максимальный напор
5) "Hmin" Минимальный напор
Номинальная мощность двигателя
6) "P2"
(отдаваемая мощность на оси)
Номинальная мощность двигателя,
7) "HP"
выраженная в Л.С. (лошадиных силах)
8) "Hz" Частота
9) "min-1" Скорость вращения
10) "P/N°" Артикул насоса
11) "N" Код материалов
12.6. ПРЕДУПРЕЖДЕНИЯ ПО ПРАВИЛЬНОЙ ЭКСПЛУАТАЦИИ
ЭЛЕКТРОНАСОСОВ EVM (РИС.1 - РИС. 2)
12.7. ПРЕДУПРЕЖДЕНИЕ КАВИТАЦИИ
Как известно, кавитация является разрушительным фактором
для насосов и возникает, когда всасываемая вода внутри
насоса превращается в пар. Насосы EVM, оборудованные
внутренними гидравлическими частями из нержавеющей
стали, в меньшей степени, чем другие, изготовленные из менее
ценных материалов, ощущают это явление, однако не могут
полностью избежать ущерба, обуславливаемого кавитацией.
Поэтому необходимо устанавливать насосы с соблюдением
законов физики и правил, обуславливаемых жидкостями и
самими насосами.
Ниже приводятся только практические рекомендации,
вытекающие из этих правил и законов.
При стандартных условиях окружающей среды (15°C, на
уровне моря) вода превращается в пар при понижении
давления свыше 10.33 м. Таким образом, 10.33 м – это
максимальная высота теоретического подъема воды.
Насосы EVM, как и все центробежные насосы, не могут
использовать всю высоту теоретического подъема жидкости
из-за внутренней потери, которая называется NPSHr
(требуемая чистая положительная высота всасывания) и
которая должна вычитаться. Таким образом, теоретическая
всасывающая способность каждого насоса EVM составляет
10.33 м минус его NPSHr в выбранной точке работы.
NPSHr насосов EVM определяется по графикам в каталоге
и учитывается еще на этапе выбора насоса.
Если насос работает ниже высоты напора или должен
всасывать холодную воду с глубины 1 или 2 м короткой
трубой с одним или двумя большими коленами, величиной
NPSHr можно пренебречь. NPSHr учитывается тем больше,
чем сложнее установка. Установка становится сложной при:
a) большой разнице уровня всасывания;
b) большой длине и/или наличии большого числа колен и/
или нескольких клапанов (высокие потери нагрузки на
всасывании) на всасывающей трубе;
c) повышенной потере нагрузки на донном клапане
(высокие потери нагрузки на всасывании);
d) использовании насоса с производительностью, близкой к
максимальной номинальной производительности (NPSHr
увеличивается с увеличением производительности
сверх максимального кпд);
e) высокой температуре воды. (При 80-85°C уже вероятно,
что насос должен находиться ниже высоты напора);
f) большой высоте над
поселения).
РИС.1
a) Хорошее погружение;
b) Положительный уклон;
c) Колено с большим радиусом
d) Трубопроводы с независимыми опорами;
e) Диаметр всасывающей трубы ≥ диаметра патрубка насоса;
f) Эксцентричные сужения.
РИС. 2
a) Недостаточное погружение;
b) Отрицательный уклон, образование воздушных мешков;
c) Резкое закругление, потеря нагрузки;
d) Диаметр трубы < диаметра патрубка насоса, потери
нагрузки.
уровнем моря (горные
