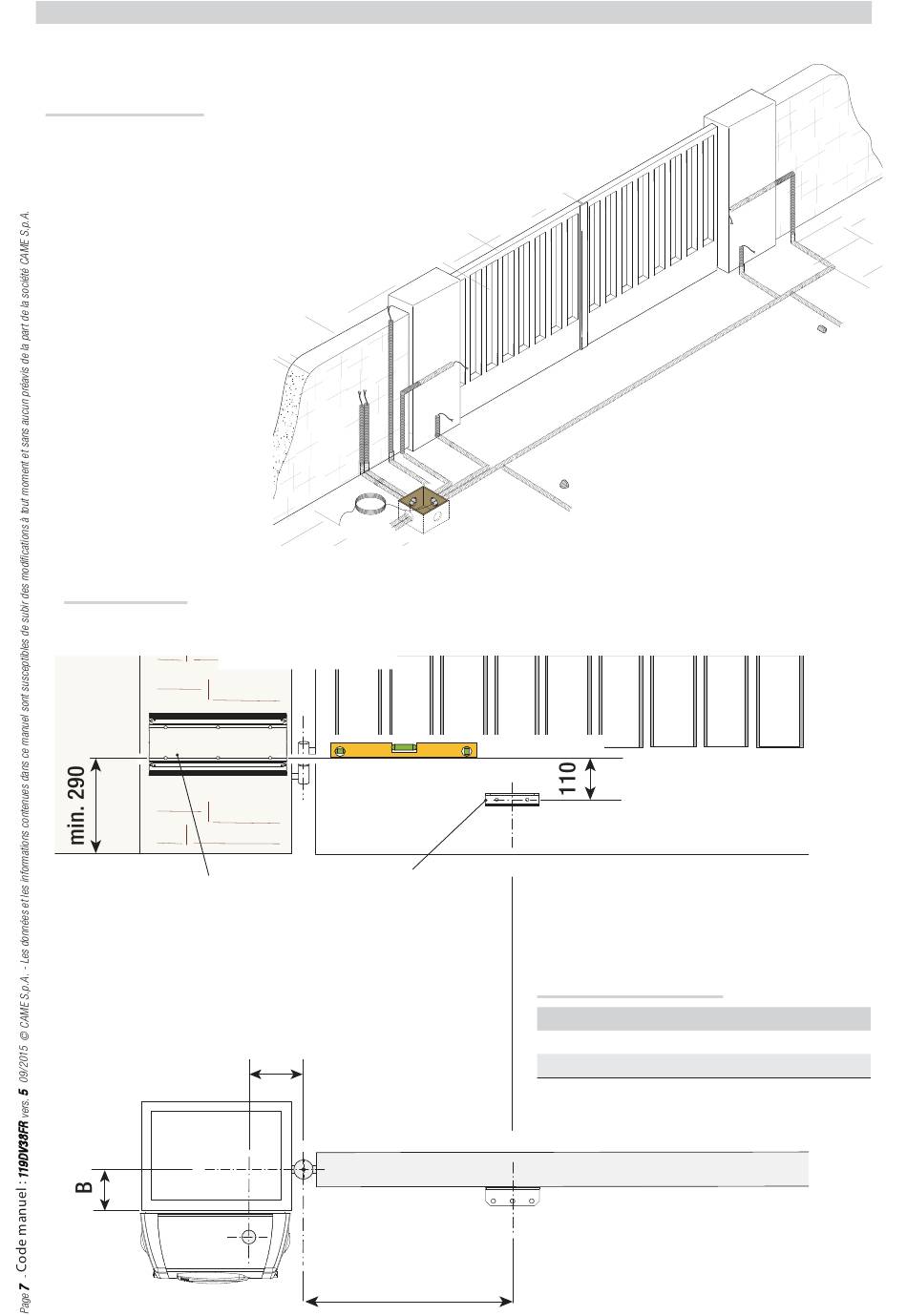

INSTALLATION
⚠ Les illustrations suivantes ne sont que des exemples étant donné que l'espace pour la fixation du motoréducteur et des accessoires varie en fonction des
encombrements. C'est donc l'installateur qui doit choisir la solution la plus indiquée.
Pose des tuyaux annelés
Prévoir les tuyaux annelés nécessaires pour les raccordements issus du boîtier de dérivation.
N.B. : le nombre de tuyaux dépend du type d'installation et des accessoires prévus.
Fixation des étriers
Remarque : les dessins se réfèrent à l'installation du motoréducteur gauche. L'installation du motoréducteur droit est symétrique.
Identifier le point de fixation de l'étrier portail et établir celui de l'étrier pilier en respectant les dimensions indiquées sur les dessins et dans le tableau.
Étrier pilier
Étrier portail
A
450
Dimensions application (mm)
Ouverture vantail (°)
90°
120°
A
B
150
0 ÷ 380
200
0
