LÉGENDE
Ce symbole indique des parties à lire attentivement.
⚠ Ce symbole indique des parties concernant la sécurité.
☞ Ce symbole indique ce qui doit être communiqué à l'utilisateur.
RÉFÉRENCES NORMATIVES
CAME S.p.A. est une société certifiée pour les systèmes de gestion de la qualité ISO 9001 et de gestion environnementale ISO 14001.
Le produit en question est conforme aux normes en vigueur citées dans la déclaration de conformité.
DESCRIPTION
Le motoréducteur est composé d'un carter en aluminium moulé sous pression, à l'intérieur duquel intervient un système de réduction à vis sans fin et
couronne hélicoïdale. Lubrification permanente avec de la graisse fluide.
Utilisation prévue
Le motoréducteur FE40230/FE40230V a été conçu et fabriqué par CAME S.p.A. conformément aux normes de sécurité en vigueur pour la motorisation de
portails battants à usage résidentiel ou collectif.
Toute installation et toute utilisation autres que celles qui sont indiquées dans ce manuel sont interdites.
Limites d'utilisation
Avec bras articulé et ouverture vantail max. à 90° :
Type
Largeur vantail (m)
4
Poids vantail (kg)
400
Avec bras droit (EN OPTION) et ouverture vantail max. à 90° :
Type
Largeur vantail (m)
Poids vantail (kg)

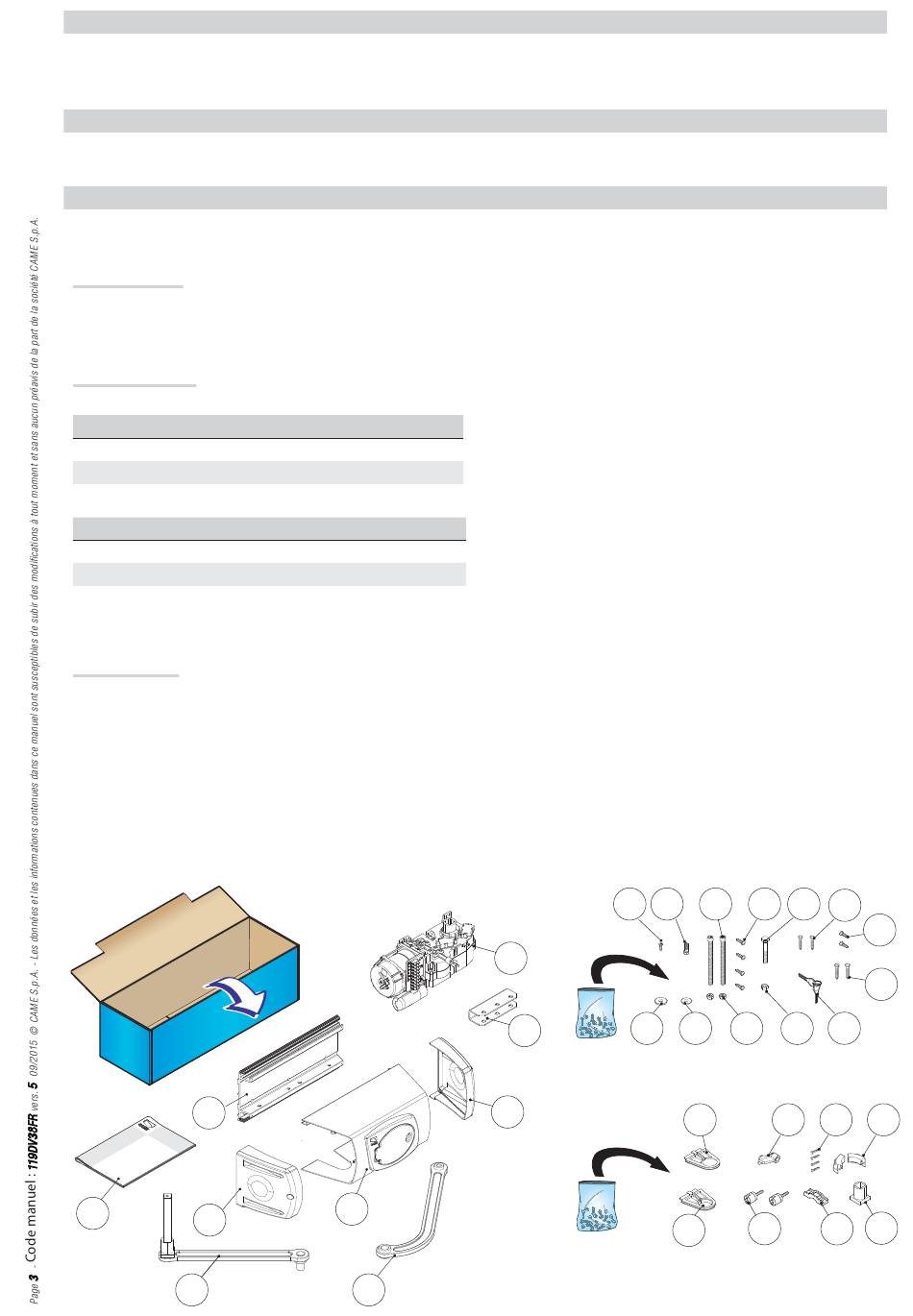

Liste du matériel
1.
1 Motoréducteur
2.
1 Étrier pilier
3.
1 Étrier portail
4.
1 Couvercle
5.
1 Couvercle latéral droit
6.
1 Couvercle latéral gauche
7.
1 Manuel d'installation
8.
1 Bras de transmission
9.
1 Bras mené
2
7
6
8
FE40230 - FE40230V
3,5
3
2,5
2
450
500
600
800
FE40230 - FE40230V
2,5
2
1,5
300
500
550
10. 1 Vis UNI5933 M6x20
11. 1 Vis UNI5739 M8x16
12. 2 Vis UNI5931 M8x120
13. 4 Vis UNI6954 3,9x16
14. 1 Vis UNI5737 M12x50
15. 2 Vis UNI6957 2,9x19
16. 2 Vis UNI6954 2,9x9,5
17. 2 Vis UNI6954 3,9x19
18. 2 Clés personnalisées pour porte
19. 1 Écrou UNI7774 M12
20. 2 Écrous UNI5588 M8
4
9
Il convient toujours d'appliquer une serrure de verrouillage électrique sur
les portails battants afin d'assurer une fermeture fiable.
La société Came recommande l'installation de cette serrure en présence
d'automatismes réversibles afin de garantir la sécurité anti-intrusion.
En présence d'automatismes irréversibles, cette installation est obligatoire
sur des vantaux de plus de 2,5 m.
21. 1 Rondelle
22. 1 Rondelle
23. 1 Plaque latérale pour le passage du bras
de transmission
24. 1 Poignée de déblocage
25. 4 Vis UNI8112 M3x6
26. 2 Cames
27. 1 Douille bras
28. 1 Crampon
29. 2 Vis spéciales pour la fixation des
couvercles latéraux M4x20
30. 1 Plaque latérale pour le passage des câbles
10
11
1
22
3
5
12
13
14
15
21
20
19
18
23
24
25
29
28
30
16
17
26
27
