OPÉRATIONS FINALES
Fixation des couvercles

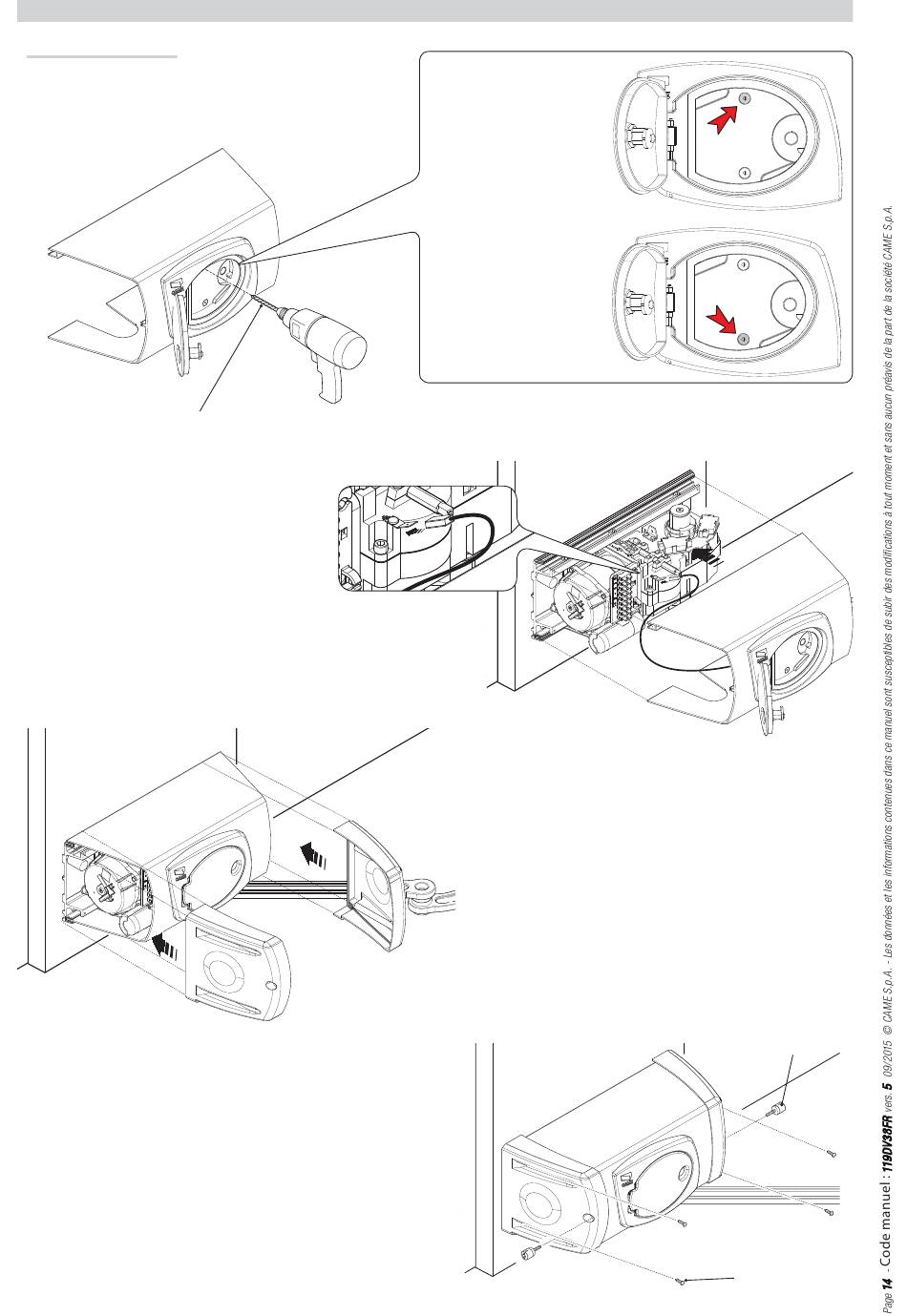

Au terme des connexions et des réglages, percer le couvercle à l'endroit
signalé en haut pour le motoréducteur gauche et en bas pour celui de
droite.
Ø12 mm
Connecter le câble de mise à la terre au
motoréducteur. Fixer le couvercle.
Fixer les couvercles latéraux sur l'étrier pilier à l'aide de deux vis pour
chaque côté et d'une vis sur la partie supérieure.
Trou pour la tige de déblo-
cage du motoréducteur
gauche
Trou pour la tige de déblo-
cage du motoréducteur
droit
Positionner les couvercles latéraux sur les côtés du couvercle
central.
Vis spéciale M4x20
Vis UNI 6954 3,9x16
