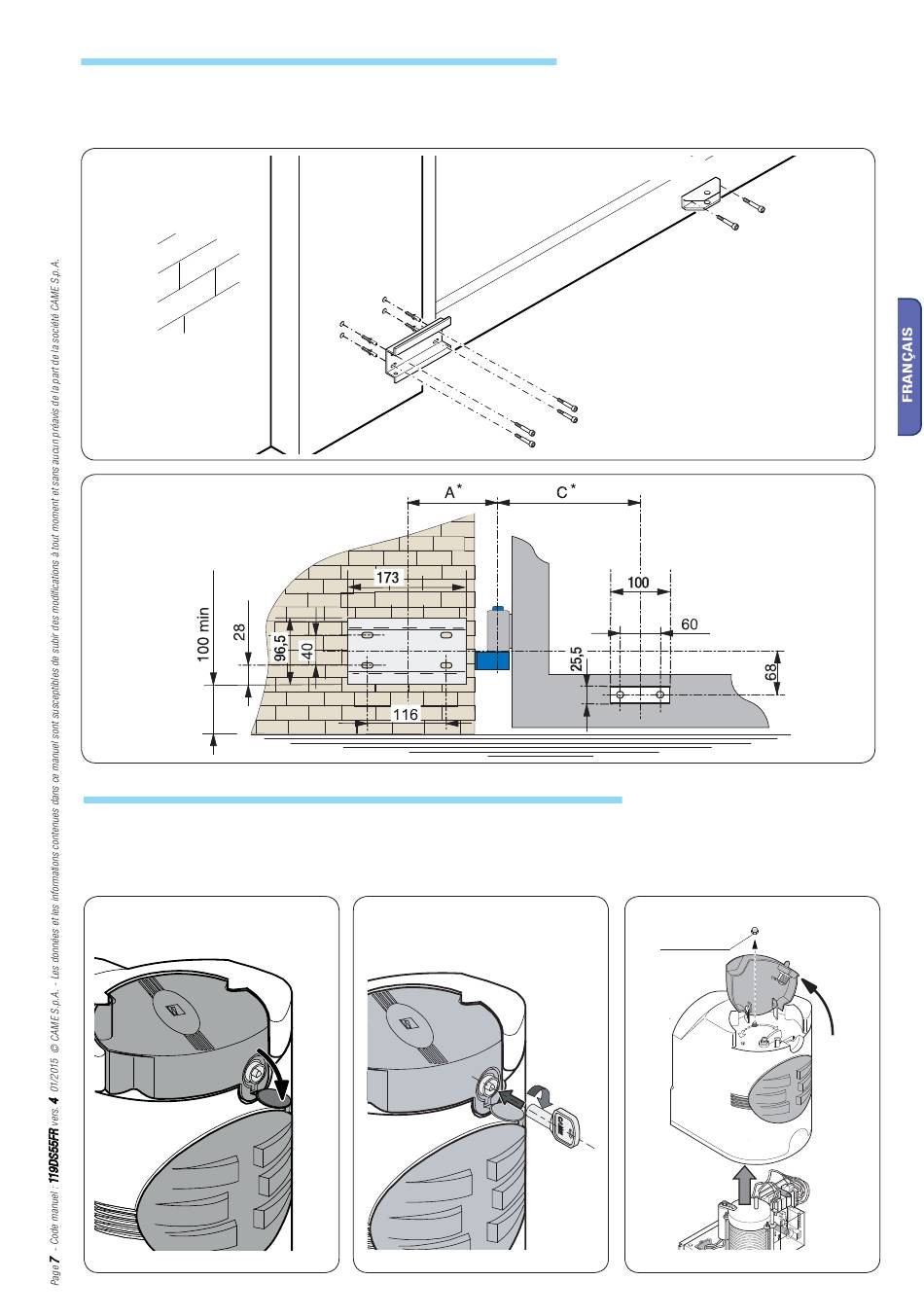

5.5 Application des étriers de fixation au pilier et au portail
- Fixer l'étrier de fi xation au pilier à l'aide de vis M8 et de chevilles ø 14 en respectant une hauteur minimum de 100 mm par rapport
au sol.
- Fixer l'étrier A au vantail du portail en le soudant ou en utilisant des vis M6 et en respectant les valeurs indiquées dans le tableau
2.2 Limites d'utilisation et les 68 mm de dénivellement entre les deux étriers.
5.6 Installation du motoréducteur
Ouvrez le couvercle de la serrure.
Enfi lez la clé et tournez-la dans le sens des aiguilles d'une montre (2).
Soulevez le couvercle, desserrez l'écrou hexagonal M4 et prélevez le couvercle du groupe motoréducteur (3).
(1)
(1)
Étrier pilier
ø 14
(2)
Étrier portail A
M8
*
Voir chap. 4.4 Dimensions
(3)
M4 UNI5721
M6
