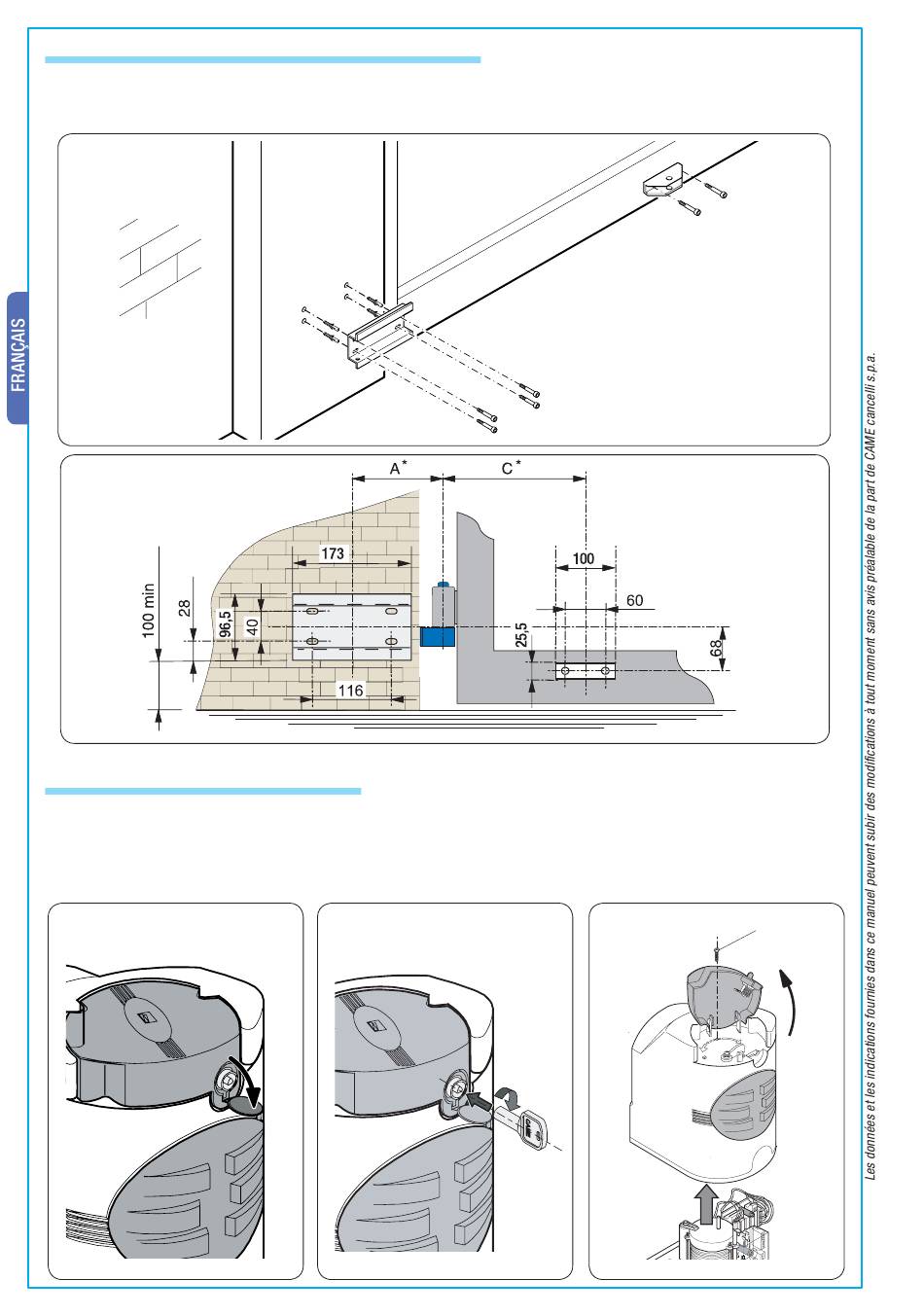

5.5 Application de l'étrier pilier et de l'étrier portail A
- Fixez l'étrier pilier au pilier avec des vis M8 et des chevillesø14 en respectant la donnée minimale de 100 mm. du sol.
- Fixez l'étrier portail ''A'' (avec des vis M6 ou par soudure) à la porte du portail en respectant les données du tableau de la page 2
et les 68 mm. de différence de niveau entre les deux étriers.
5.6 Installation du motoréducteur
Ouvrez le couvercle de la serrure.
Enfi lez la clé et tournez-la dans le sens des aiguilles d'une montre (2).
Soulevez le couvercle, desserrez la vis ø 3,9x13 et prélevez le couvercle du groupe motoréducteur (3).
(1)
(1)
6
étrier pilier
ø 14
(2)
Étrier portail "A"
M8
*
Vue "Mesures fondamentales", pag. 3
(3)
M6
Ø3,9x13
