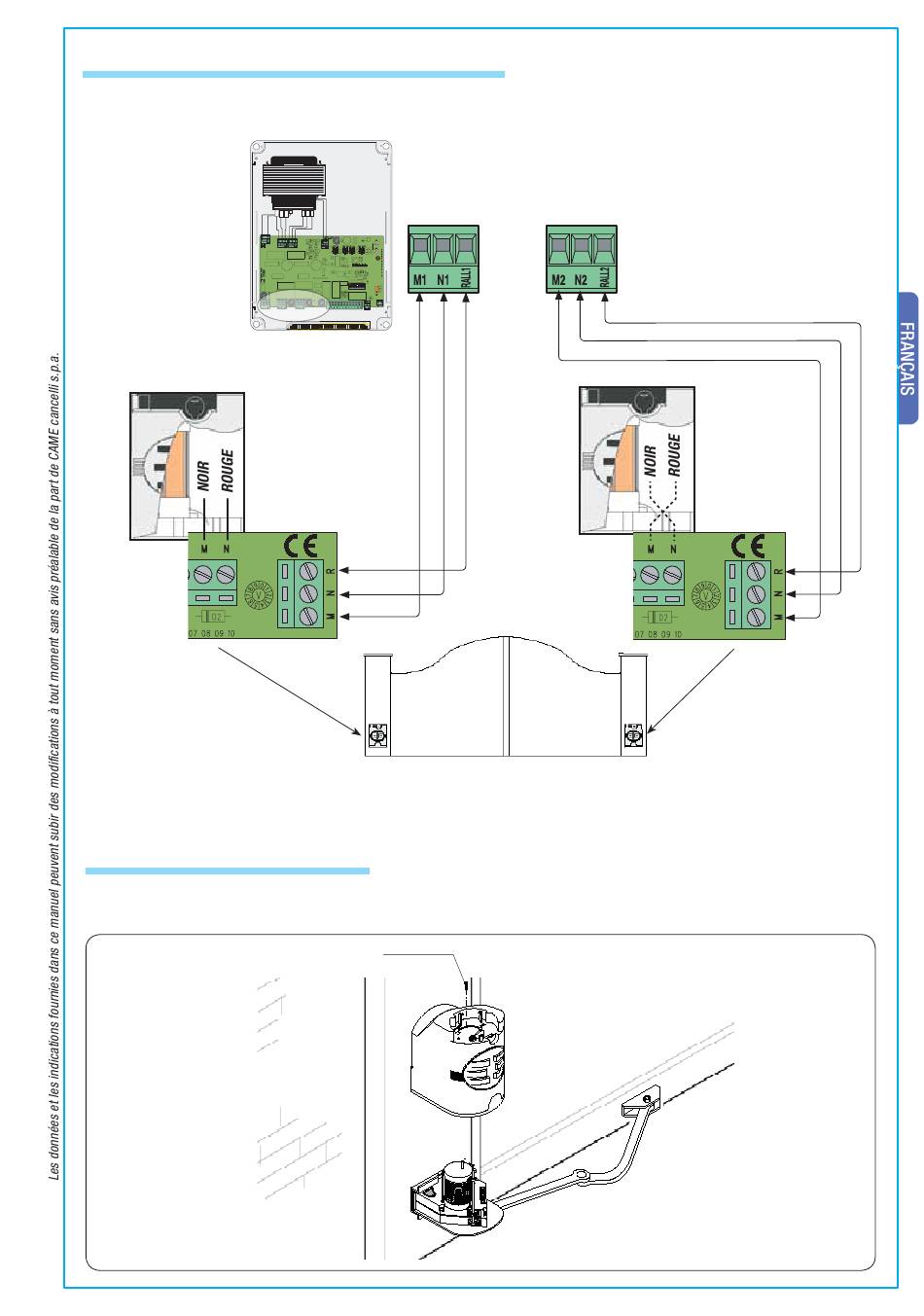

5.10 Connexions électriques à l'armoire de commande
Installez l'armoire de commande et procédez aux connexions électriques comme sur le dessin.
ZL180
M1
Motoréducteur retardé en
ouverture

5.11 Montage couvercle

Après avoir terminé les opérations de montage, les connexions électriques et les réglages, insérez le couvercle en le fi xant avec la
vis ø3,9x13. Placez la poignée de déblocage en position ''LOCK'' et fi xez-la.
M1
ø 3,9x13
M2
Motoréducteur retardé en
M2
fermeture
11
