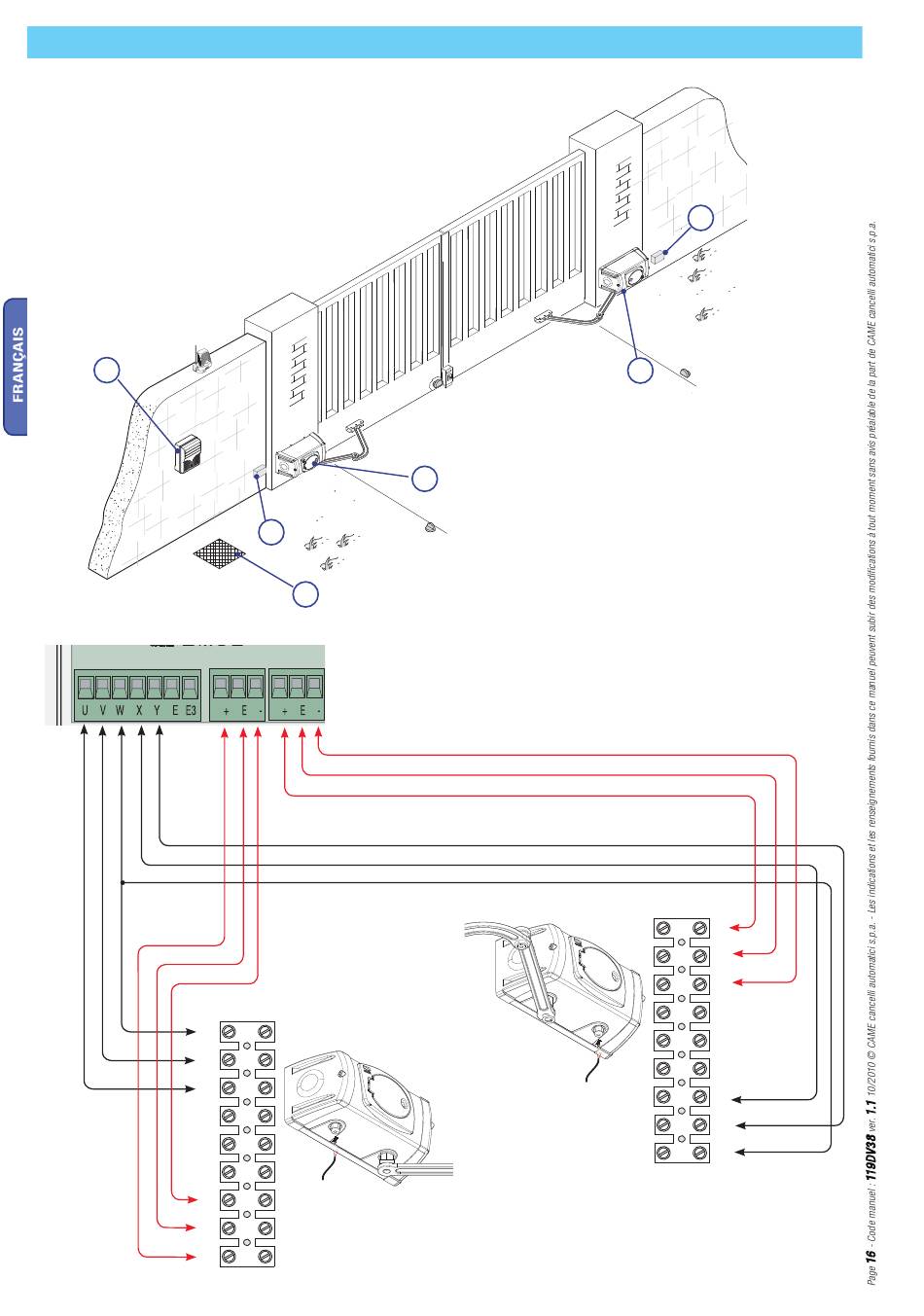

Raccordement à l'armoire de commande
Pour les opérations de raccordement électrique utilisez le boîtier et les boîtes de dérivation.
Pour tout renseignement supplémentaire concernant les fonctions et les réglages, consultez
la documentation technique de l'armoire de commande.
1) Armoire de commande
2) Motoréducteur gauche
3) Motoréducteur droit
4) Boîtier de dérivation
5) Boîte de dérivation pour
connexions
1
W
V
U
-
E
+
2
4
5
Bornier armoire de
commande 002ZM3E
Motoréducteur 230 V
AC à action retardée en
ouverture
3
Motoréducteur 230 V
AC à action retardée en
fermeture
4
+
E
-
U
V
W
