Attention : la fi xation et le réglage du groupe fi n de course sont obligatoires s'il n'y pas d'arrêts mécaniques.

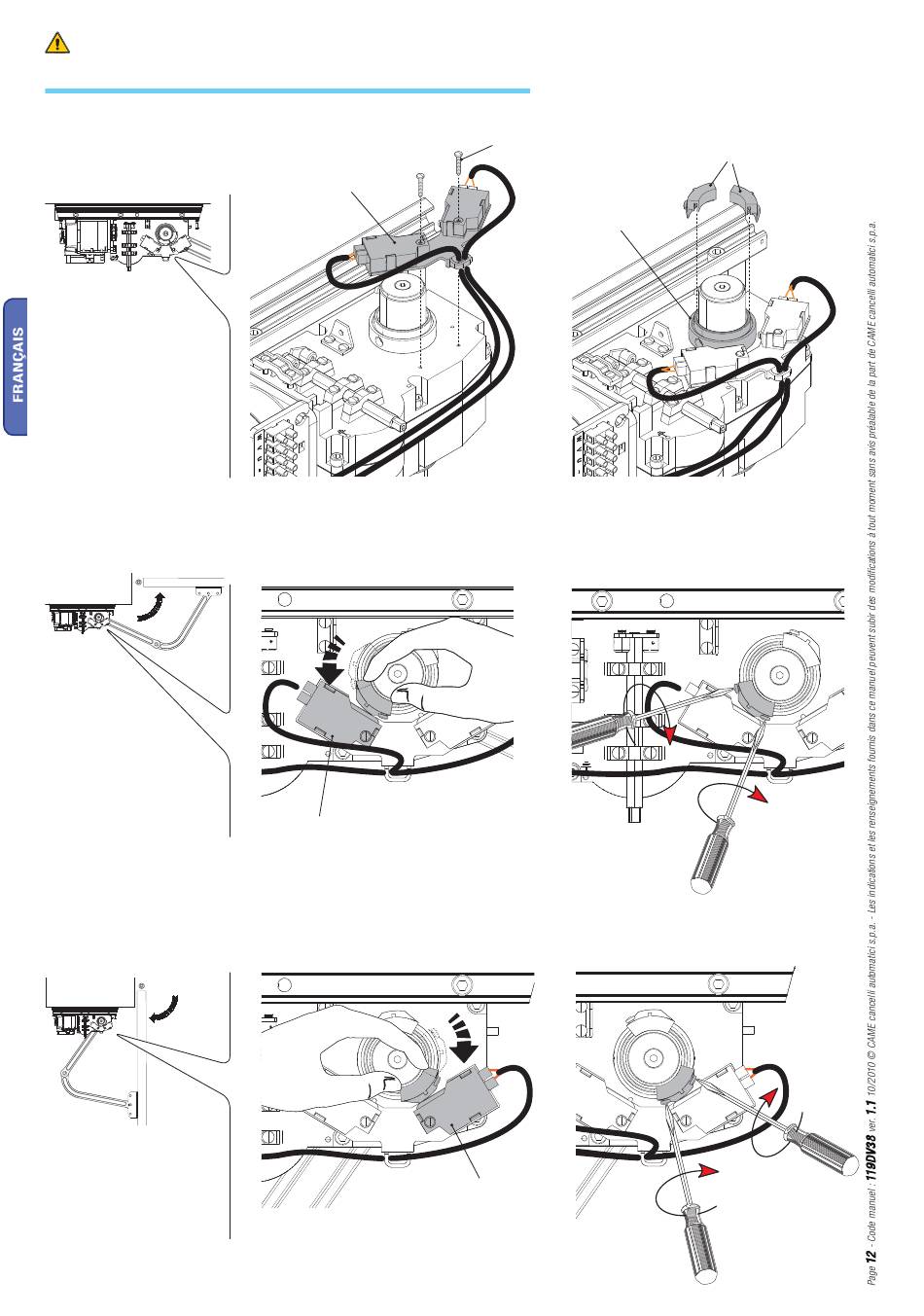

Fixation et réglage du groupe fi n de course du motoréducteur GAUCHE
Fixez le groupe fi n de course au motoréducteur et introduisez les cames sur le rail.
Vis UNI6957 Ø2,9X16
Cames
Groupe fi n de course
Rail avec cames
Fermez complètement le vantail du motoréducteur gauche et tournez la came en sens anti-horaire jusqu'à la mise en service du micro
de fermeture. Fixez la came avec les vis.
Micro de fermeture
Ouvrez complètement le vantail et tournez l'autre came en sens horaire jusqu'à la mise en service du micro d'ouverture. Fixez la
came avec les vis.
Micro d'ouverture
