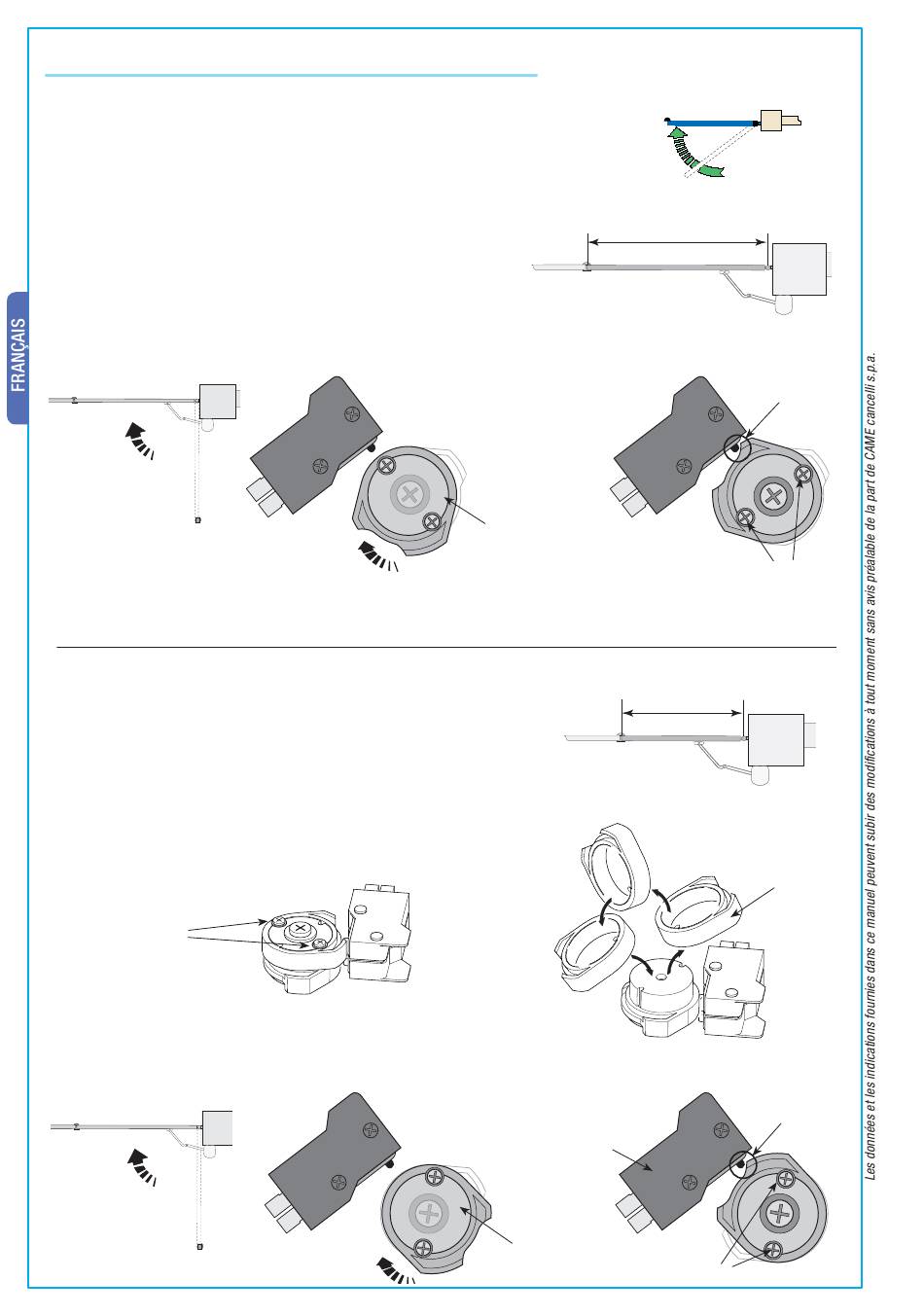

Réglage du micro-interrupteur de ralentissement en fermeture
Le réglage du ralentissement en fermeture doit être effectué après le réglage du micro en ouverture.
ATTENTION ! L'automatisme a le micro-interrupteur de ralentissement
prévu pour un vantail de 1,20 m. Jusqu'à 2,30 m. De largeur.
Toujours avec le motoréducteur débloqué, manuellement mettez le vantail en position de fermeture, tournez la came supérieure
dans le sens des aiguilles d'une montre jusqu'au relâchement de l'interrupteur du micro comme indiqué sur le dessin, fi xez-la avec
les vis.
AU LIEU SI LE VANTAIL MESURE MOINS DE 1,20 METRES, avant de procéder
en suivant les indications ci-dessus il faut :
- prélever les 2 vis de fi xage de la came supérieure ;
- sortir la came et la remettre dans la même position renversée (les dimensions du profi l changent pour le déclenchement de
l'interrupteur).
Vis de fi xage came
supérieure
Toujours avec le motoréducteur débloqué, manuellement mettez le vantail en position de fermeture, tournez la came supérieure
dans le sens des aiguilles d'une montre jusqu'au relâchement de l'interrupteur du micro comme indiqué sur le dessin, fi xez-la avec
les vis.
10
L = 1.20 < 2.30 m
Came supérieure
L = < 1.20 m
Micro-interrupteur
Came supérieure
Vis de fi xage came supérieure
Interrupteur
Vis de fi xage came supérieure
Came supérieure
Interrupteur
