2-3 EINBAU DER SCHUTZ-
BÜRSTEN

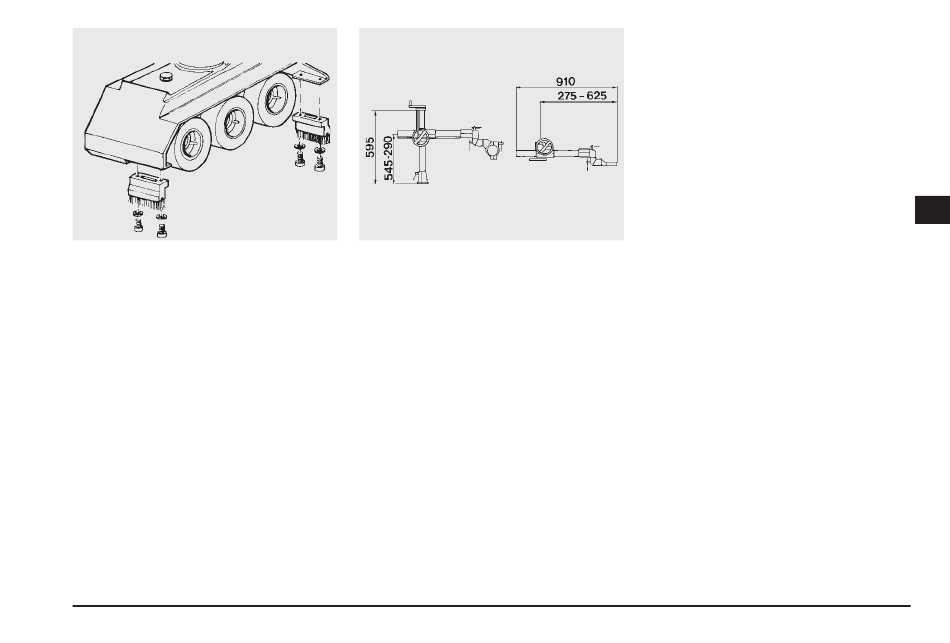

Jetzt müssen nur noch die beiden
Schutzbürsten an ihrem Platz ange-
bracht werden. Hierzu werden in der
Maschinenausstattung 4 Schrauben
zusammen mit dem entsprechenden
Schlüssel geliefert. In der Abbildung ist
der Einbau an einem Vorschubgerät mit
drei Rollen dargestellt.
2-4 AUFSTELLUNG DES VOR-
SCHUBGERÄTES
KREUZSUPPORT
Ist der Kreuzsupport einmal am Arbeits-
tisch angebracht, muß das Vorschub-
gerät nur noch durch die entsprechen-
de Schelle (M) (siehe Abbildung auf
Seite 64), die am Trägerende ange-
bracht ist, befestigt werden. Es werden
die folgenden Schrauben benötigt:
Befestigungsschraube
Führungsschraube (Q), letztere wird
nicht festgezogen sondern nur einge-
schraubt.
2-5 ELEKTRISCHE
STUNG
Die Maschine wird mit einer komplett
eingebauten Elektroanlage geliefert
und darf an die Anlage des Benutzers
nur von Fachkräften angeschlossen
werden. Das Anschlusskabel wird ohne
den für den Anschluss an die Maschi-
ne des Benutzers erforderlichen Stek-
ker geliefert. Den Vorschubapparat darf
nur mit Spezialsteckern für die Vor-
schubgeräte, die für die Maschine vor-
gesehen sind, angeschlossen werden,
damit beim Abschalten der Maschine
AUF
gleichzeitig auch das Vorschubgerät
abgeschaltet wird. Außerdem verhin-
dern es diese Spezialstecker, dass sich
das Vorschubgerät nach einer Strom-
unterbrechung und wiederkehrender
Spannung nicht von allein einschaltet.
Der Stecker muss weiterhin mit einer
Schutzvorrichtung gegen Überlastung
versehen werden und mit den Schutz-
(P) und
einrichtungen beim Abschalten der
Maschine bei Unterlastung verbunden
sein.
Die entsprechenden Schaltpläne fin-
den Sie im Kapitel 5.
