CAPÍTULO 2 - INSTALAÇÃO
Neste capítulo serão fornecidas todas
as instruções necessárias para a cor-
recta montagem da máquina.

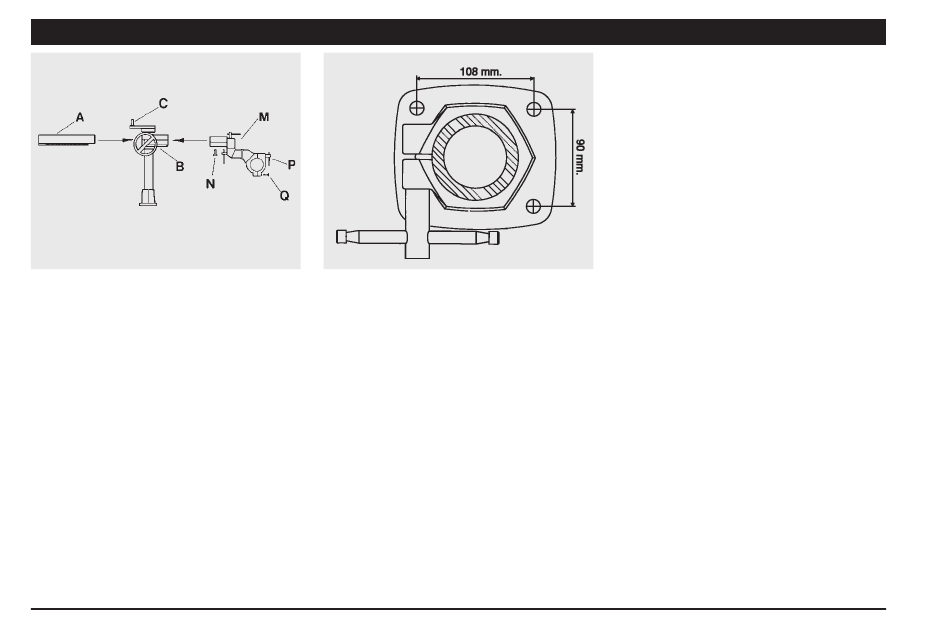

2-1 MONTAGEM DO SUPORTE A
TRAVESSA EM CRUZ
1) Inserir na travessa em cruz (B) o
tubo horizontal com cremalheira (A).
2) Montagem o grupo desarticulado
com colocar (M) à extremidade do
tubo (A) colocado no batente e
apertar o parafuso de fixagem (N).
3) Inserir o mação (C) no pequeno
volante que regula a elevação.
48
2-2 COLOCAÇÃO E FIXAGEM
DO SUPORTE SOBRE A
MESA DE TRABALHO
Antes de proceder à fixagem é oportu-
no ter em consideração o volume da
máquina montada ilustrada na figura
da pag. 49. Deve-se considerar o es-
paço necessário para trabalhar, variá-
vel segundo o tipo de utilização à qual
o Arrastador é destinado, de modo a
poder avaliar a melhor posição sobre
a qual colocar a base do suporte. Na
pag. 50 e seguintes estão ilustrados as
varias utilizações e vários exemplos de
colocação óptimas do Arrastador.
Para o intra-eixo entre os furos no ban-
co ter atenção à figura desta página.
E necessário furar o banco da máqui-
na com 4 furos passantes de diâmetro
14 mm. Para a fixagem usar parafuso
M 12, e relativas anilhas e porcas. Co-
locar o comprimento dos parafusos de
maneira que saiam inferiormente do
banco por um comprimento de qual-
quer maneira maior ao da anilha mais
o cubo.
Se não fôr possivel realizar os furos
passantes, realizar os 4 furos cegos
com uma ponta de 10,2 e brocar com
um macho M 12 até uma profundidade
de pelo menos 35 mm., apertar com
parafusos M 12 de comprimento 50÷55
mm.
