Condition préalable Appareil hors tension
6.2.4 Branchement du système d'optimisation de puissance
A
c
b
a

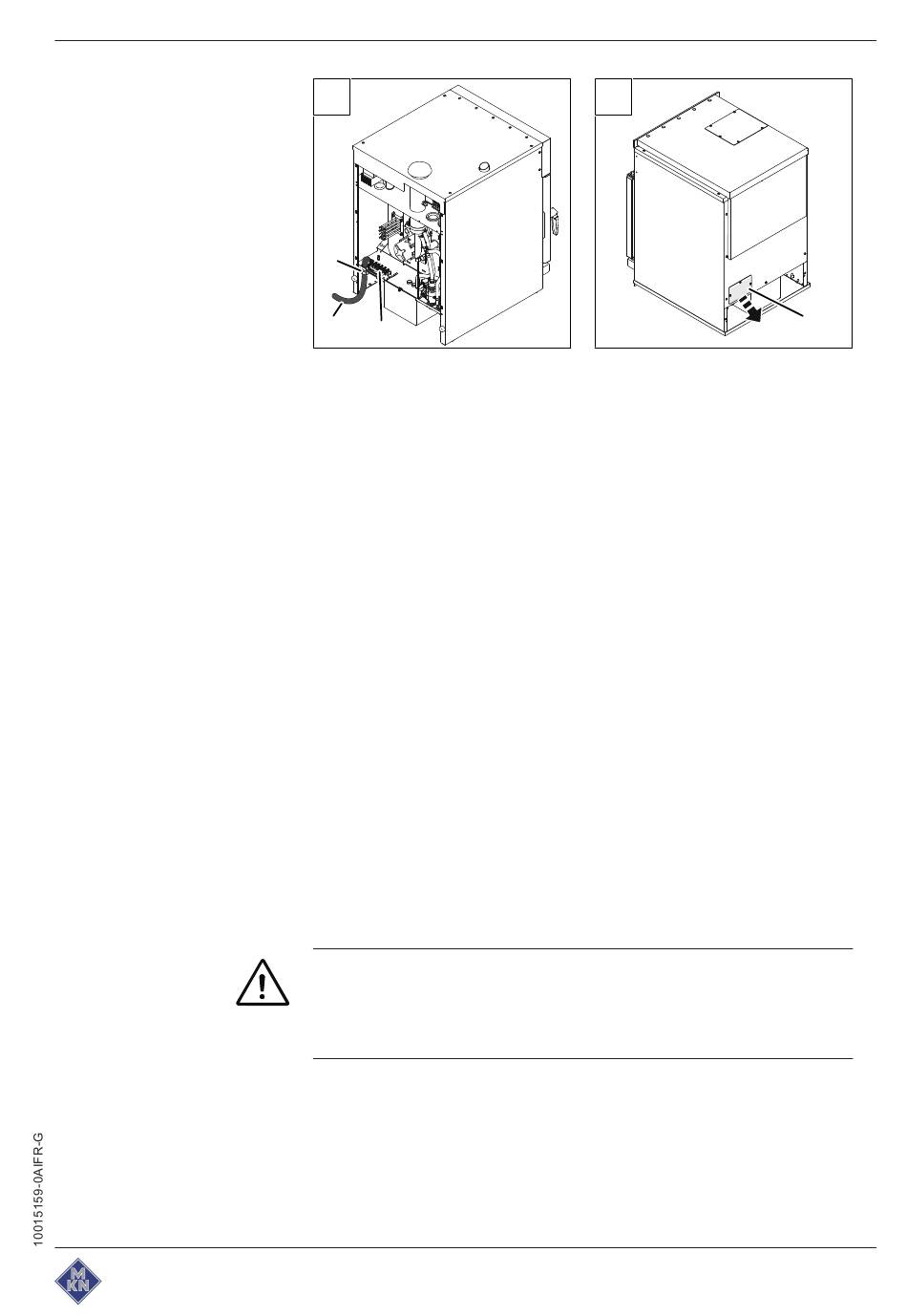

Figure: Câble de raccordement électrique A dispositif de table, B appareil encastré
a Bornes de raccordement X1
b Câble de raccordement électrique
Câble de raccordement électrique hors tension
Appareil ajusté à la tension de raccordement
Carter ouvert
1. Faire passer le câble de raccordement électrique dans l'appareil.
2. Brancher le câble de raccordement électrique conformément au
plan des connexions.
3. Fixer le câble de raccordement électrique avec un collier de
câbles.
4. Fermer le carter (cf. « Ouverture et fermeture du carter »).
5. Remplir le rapport de mise en service.
L'appareil peut être raccordé à un système d'optimisation de
puissance réalisé conformément à DIN 18875 avec un contact libre
de potentiel. Le contact libre de potentiel est utilisé pour la connexion
de l'appareil à la commande. La longueur de câble requise dans
l'appareil pour le système d'optimisation de puissance correspond à
la hauteur de l'appareil.
DANGER
Lésions et dégâts matériels du fait d'un choc électrique
Avant d'entamer les travaux sur l'appareil, s'assurer que ce
dernier est hors tension.
Notice d'installation
Branchement de l'appareil
B
c Presse-étoupe
d Cache des bornes de
raccordement
d
35
