Branchement de l'appareil
Condition préalable Appareil hors tension
38
A
4/A2
1/L1
Q3
3/A1
2/T1
4/A2
1/L1
Q2
3/A1
2/T1
B
4/A2
1/L1
Q3
3/A1
2/T1
4/A2
1/L1
Q2
3/A1
2/T1

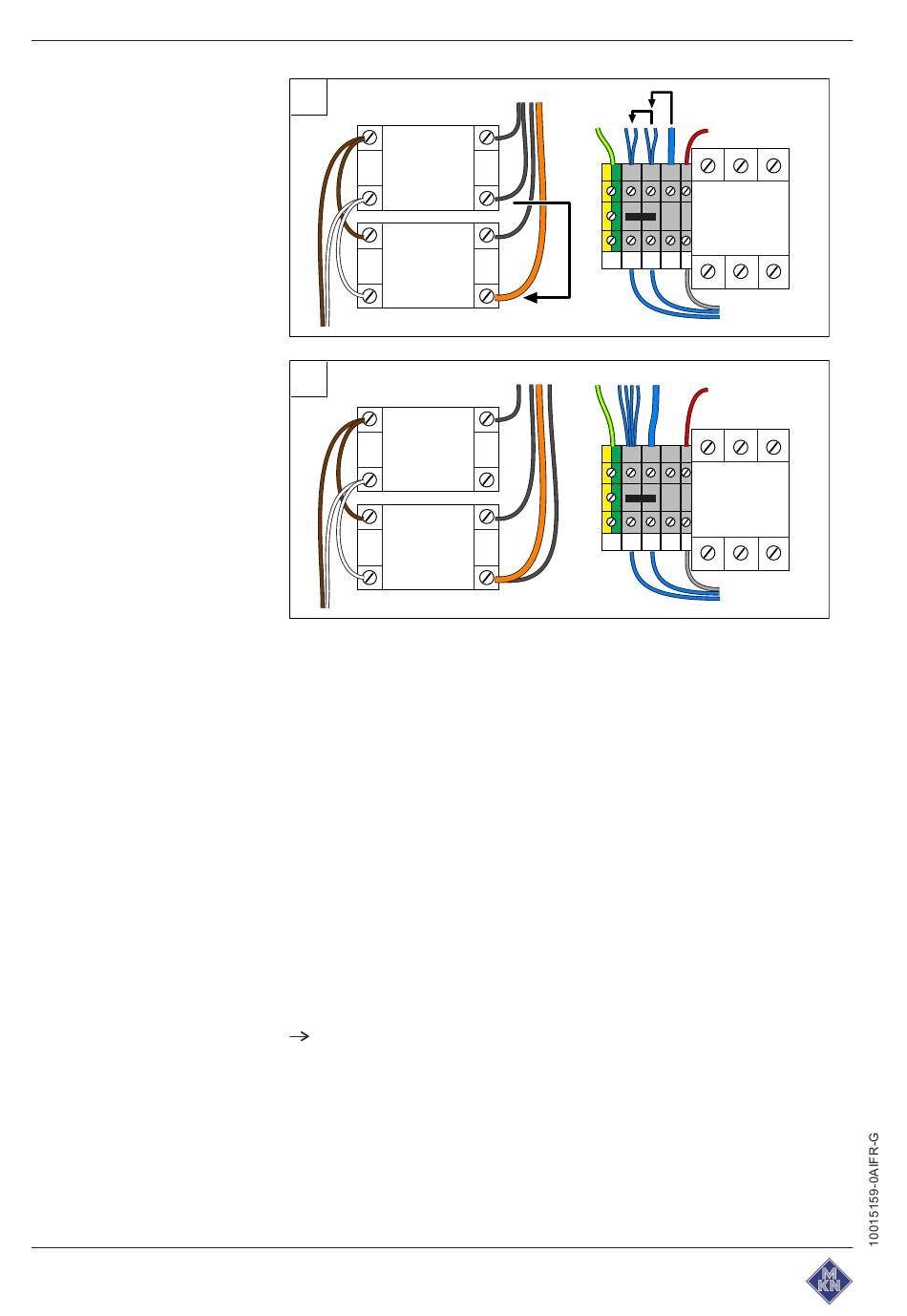

Figure: A modèle 6.23 avant transformation, B modèle 6.23 après transformation
Couvercle de l'appareil retiré
1. Déconnecter la paire de fils bleus de la borne N à côté de Q1 et la
fixer sur la borne N avec la paire de fils bleus qui s'y trouve.
2. Débrancher le fil bleu de la borne Y à côté de Q1 et le rebrancher
sur la borne Y.
3. Débrancher le fil noir du relais Q3, borne 2/T1 et le fixer sur le
relais Q2, borne 2/T1 avec le fil orange qui s'y trouve.
4. Mettre en place le couvercle de l'appareil.
5. Remplir le rapport de mise en service.
Raccordement monophasé du câble électrique
Pour un raccordement monophasé, on utilise le conducteur externe
L3 sur les bornes de raccordement X1.
Raccordez le câble électrique (voir « Raccordement du câble
électrique »).
Notice d'installation
Q1
PE N N Y
1
Q1
PE N N Y
1
