Branchement de l'appareil
6.2.2 Description du raccordement électrique
6.2.3 Raccordement du câble de raccordement électrique
34
X2

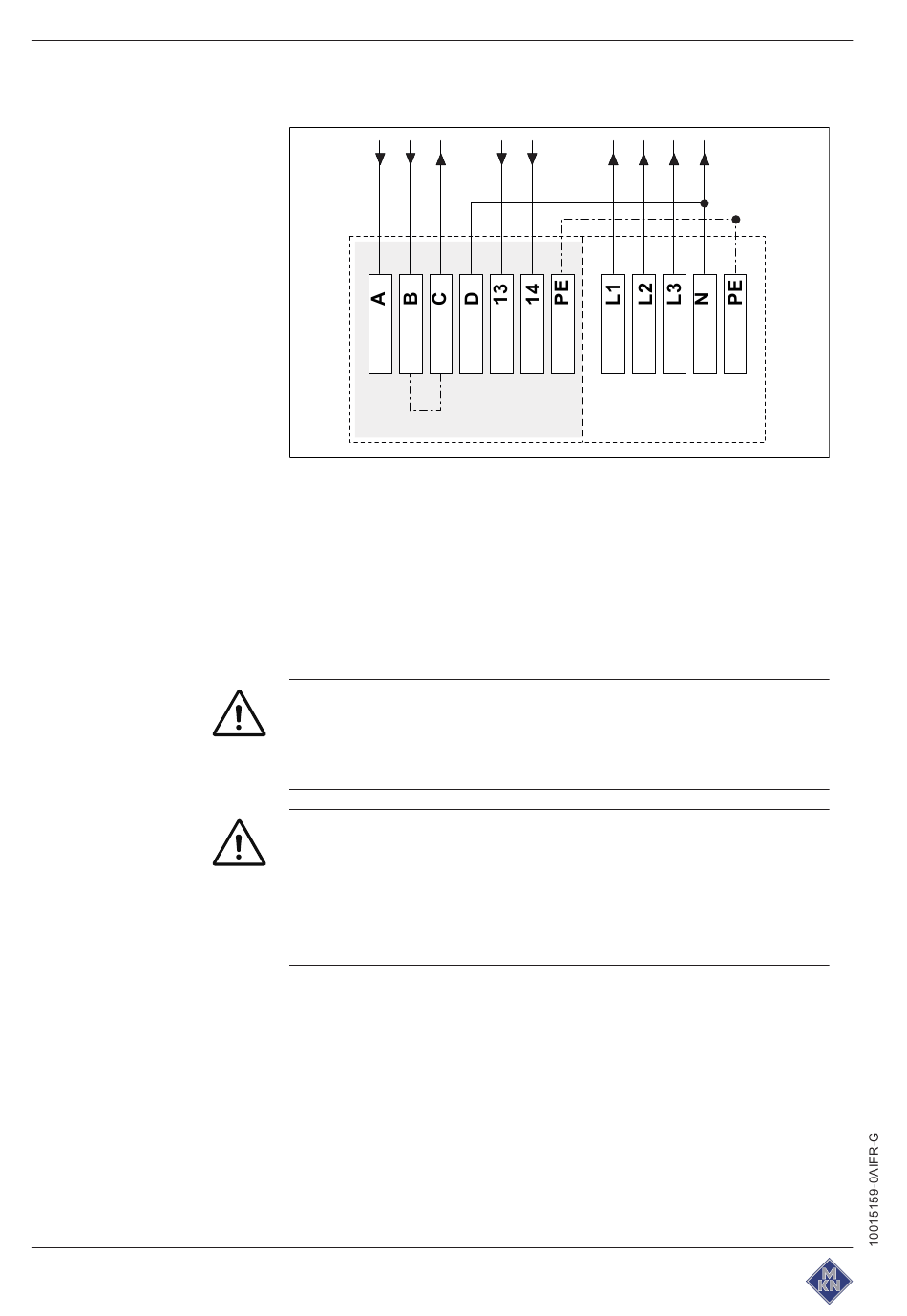

Figure: Schéma du raccordement électrique dans l'appareil
A, B, C, D Système d'optimisation de
puissance
13, 14 Contact libre de potentiel
L1, L2, L3 Conducteur externe
N Conducteur neutre
DANGER
Lésions et dégâts matériels du fait d'un choc électrique
Avant d'entamer les travaux sur l'appareil, s'assurer que ce
dernier est hors tension.
DANGER
Lésions et dégâts matériels du fait d'un choc électrique
Avant de raccorder, s'assurer que le câble de raccordement
est hors tension.
S'assurer que le câble de raccordement n'est pas
endommagé.
Notice d'installation
X1
PE Conducteur de protection
X1 Raccordement au secteur
X2 Raccordement du système
d'optimisation de puissance
