Branchement de l'appareil
Condition préalable Appareil hors tension
36
DANGER
Lésions et dégâts matériels du fait d'un choc électrique
•
Avant de raccorder, s'assurer que le câble de raccordement
est hors tension.
•
S'assurer que le câble de raccordement n'est pas
endommagé.
c
b

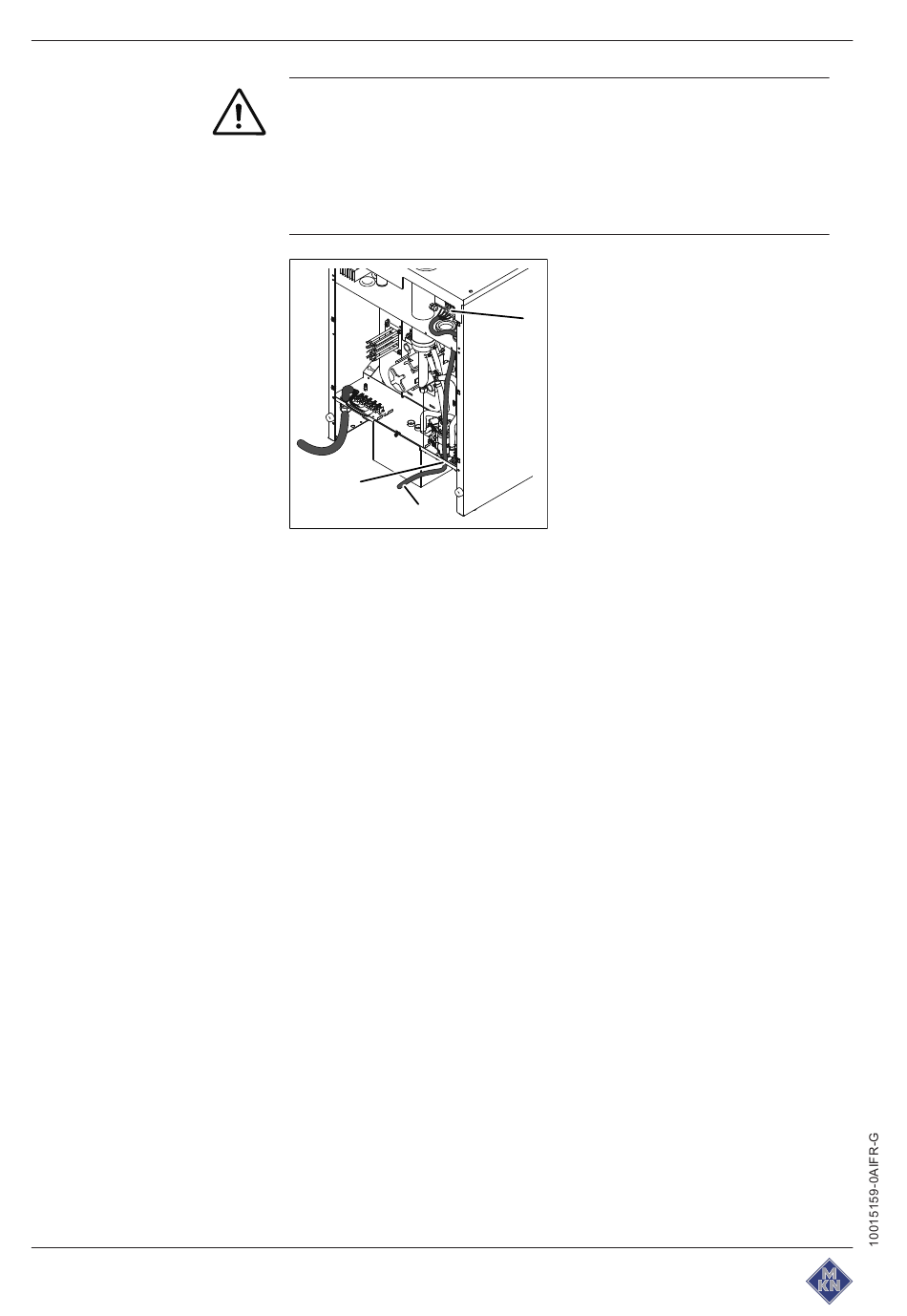

Figure: Raccordez le système d'optimisation de puissance
a Bornes de raccordement X2 du
système d'optimisation de
puissance
b Câble de raccordement du
système d'optimisation de
puissance
Câble de raccordement hors tension
Carter ouvert
1. Tirer le câble de raccordement jusqu'à l'appareil en passant par le
passe-câble.
2. Faire passer le câble jusqu'aux bornes de raccordement.
3. Brancher le câble de raccordement conformément au plan des
connexions.
4. Fixer le câble de raccordement avec un collier de câbles.
5. Connecter le système d'optimisation de puissance dans le réglage
des paramètres de base (voir « Procéder au réglage des
paramètres de base »).
6. Remplir le rapport de mise en service.
Notice d'installation
a
c Passage de câbles
