Condition préalable Appareil hors tension
A

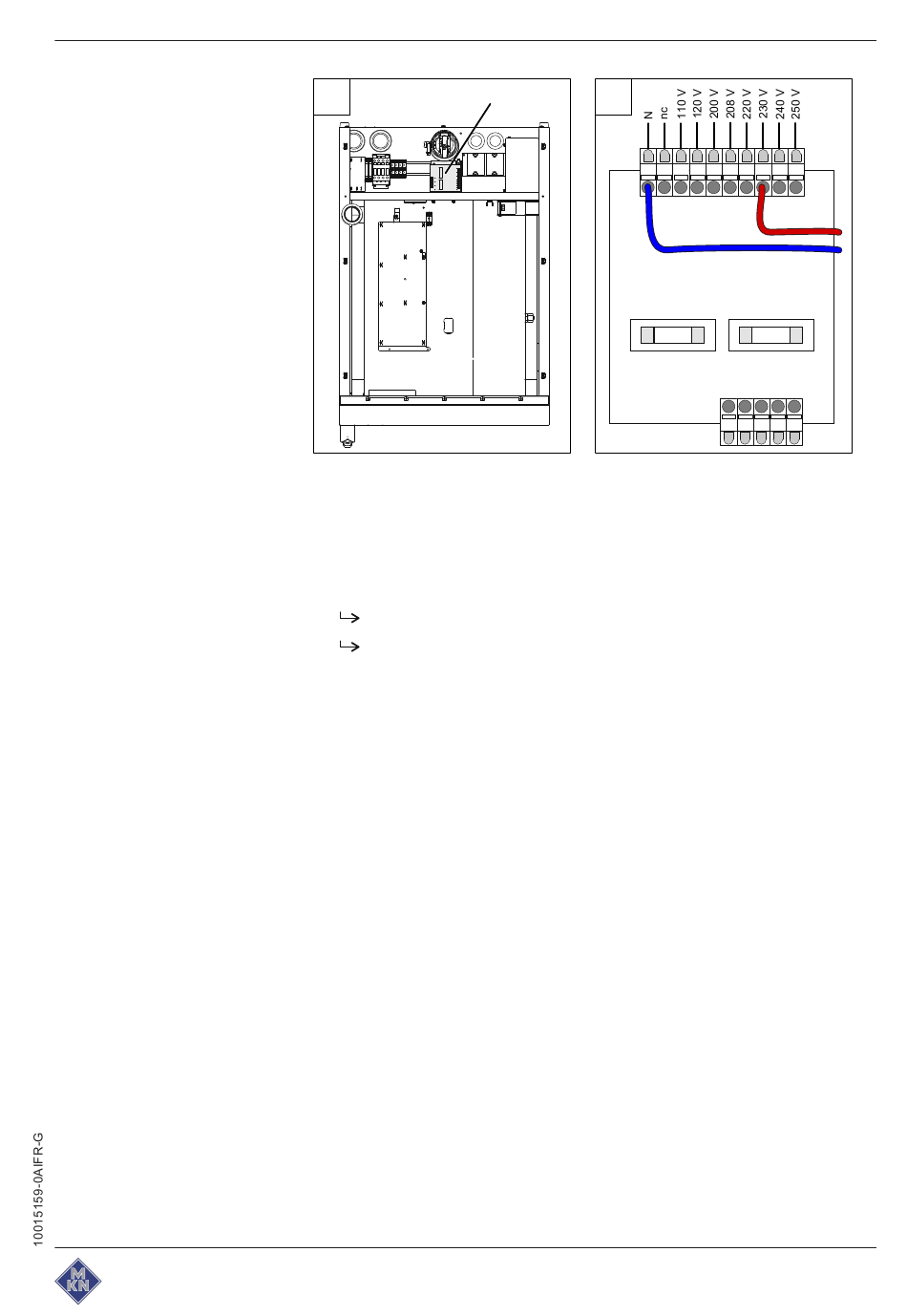

Figure: A Position du transformateur T1 ; B Raccordement de la commande du
transformateur
1. Mesurer la tension de raccordement avec un appareil de mesure
adapté.
La plage de tension doit coïncider avec la plaque signalétique.
En cas de variations de tension, tenir compte de la tension
maximale attendue.
2. Vérifier que la tension du transformateur se trouve dans la plage
prescrite (cf. « Données de l'appareil et caractéristiques de
raccordement »).
3. Si la tension réglée est différente, retirer le couvercle de l'appareil
(voir « Ouvrir et fermer le carter »).
4. Ajuster la tension du transformateur en modifiant les connexions.
5. Renseigner la nouvelle tension réglée sur l'autocollant.
6. Mettre en place le couvercle de l'appareil.
7. Remplir le rapport de mise en service.
Notice d'installation
Branchement de l'appareil
T1
B
X1
X2
