Branchement de l'appareil
28
5. Placez la bague d'aérateur sans possibilité de rotation avec les
évidements vers le haut.
6. Vissez le couvercle à la tubulure d'aspiration d'air.
Retrait du recouvrement de l'appareil encastré
b
a

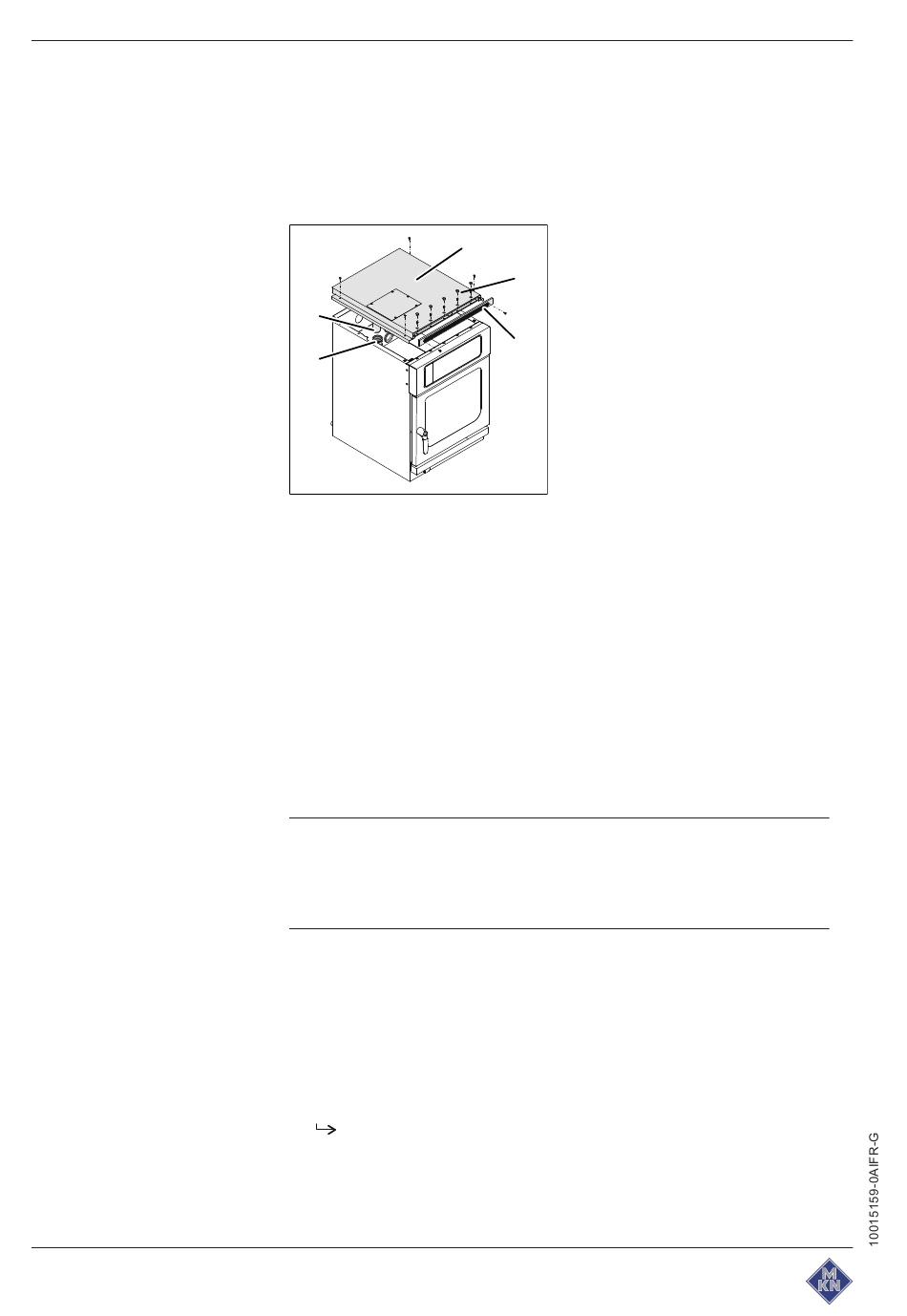

Figure: Retirez le recouvrement de l'appareil
a Joint
b Tubulure d'évacuation de vapeur
c Recouvrement de l'appareil
1. Dévissez la grille de ventilation.
2. Poussez les verrouillages latéraux des capuchons de fermeture
vers l'intérieur.
3. Retirez les capuchons de fermeture.
4. Dévissez les vis du recouvrement de l'appareil.
5. Retirez délicatement le recouvrement de l'appareil.
Pose du recouvrement de l'appareil encastré
ATTENTION
Dégâts matériels dus à un carter non étanche
Contrôlez les joints lors de la pose de pièces de carter.
Remplacez les joints endommagés.
1. Vérifiez que le joint sur la tubulure d'évacuation de vapeur est
correctement posé.
2. Enduisez le joint de la tubulure d'évacuation de vapeur avec un
lubrifiant sans acide.
3. Posez délicatement le recouvrement de l'appareil dans
l'alignement de la tubulure d'évacuation de vapeur.
4. Vissez les vis sur le recouvrement de l'appareil.
Le recouvrement de l'appareil doit être appliqué contre
l'appareil de tous les côtés.
5. Mettez en place les capuchons de fermeture.
6. Fixez la grille de ventilation avec les vis.
Notice d'installation
c
d
e
d Capuchon de fermeture
e Grille de ventilation
