Branchement de l'appareil
Condition préalable La conduite d'eaux usées correspond aux prescriptions (cf.
6.5.3 Raccordement de la conduite d'eaux usées à l'évacuation libre
Condition préalable La conduite d'eaux usées correspond aux prescriptions (cf.
44
« Données de l'appareil et caractéristiques de raccordement »)
1. Installer une conduite d'eaux usées jusqu'au raccord du réseau
d'eaux usées.
2. Fixer la conduite d'eaux usées avec des colliers.
3. Remplir le siphon de l'appareil d'eau potable.
4. Remplir le rapport de mise en service.
a
b
c
d

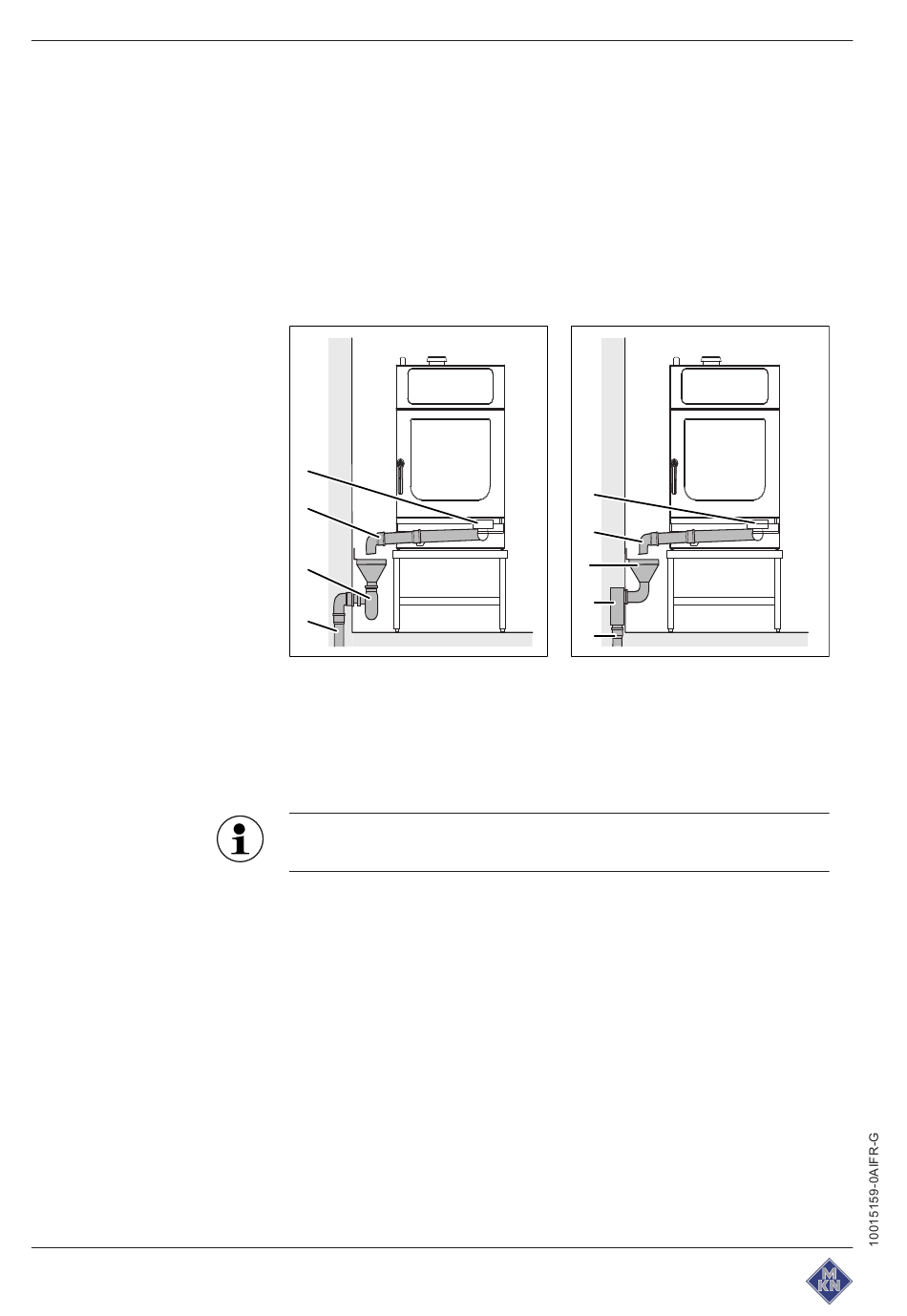

Figure: Raccordement de la conduite d'évacuation des eaux usées sur la trémie
d'évacuation
a Raccord d'eaux usées
b Conduite d'évacuation des eaux
usées
c Siphon à trémie
Ne raccordez la trémie d'évacuation que si le réseau
d'évacuation des eaux usées intègre un siphon.
« Données de l'appareil et caractéristiques de raccordement »)
1. Raccorder la trémie d'écoulement avec le siphon au réseau
d'eaux usées.
2. Raccorder la conduite d'eaux usées à l'appareil et la guider
jusqu'à la trémie d'écoulement.
3. Fixer la conduite d'eaux usées avec des colliers.
4. Installer l'extrémité de la conduite d'eaux usées 20 mm au-dessus
de la trémie d'écoulement.
5. Remplir la trémie d'écoulement d'eau potable.
6. Remplir le rapport de mise en service.
Notice d'installation
a
b
f
e
d
d Réseau des eaux usées
e Siphon du réseau des eaux usées
f Trémie d'évacuation
