6.2.2 Branchement du système d'optimisation de puissance
Condition préalable Appareil hors tension
DANGER
Lésions et dégâts matériels du fait d'un choc électrique
•
Avant d'entamer les travaux sur l'appareil, s'assurer que ce
dernier est hors tension.
DANGER
Lésions et dégâts matériels du fait d'un choc électrique
•
Avant de raccorder, s'assurer que le câble de raccordement
est hors tension.
•
S'assurer que le câble de raccordement n'est pas
endommagé.
L'appareil peut être raccordé à un système d'optimisation de
puissance réalisé conformément à DIN 18875 avec un contact libre
de potentiel. Le contact libre de potentiel est utilisé pour la connexion
de l'appareil à la commande. La longueur de câble requise dans
l'appareil pour le système d'optimisation de puissance correspond à
la hauteur de l'appareil.

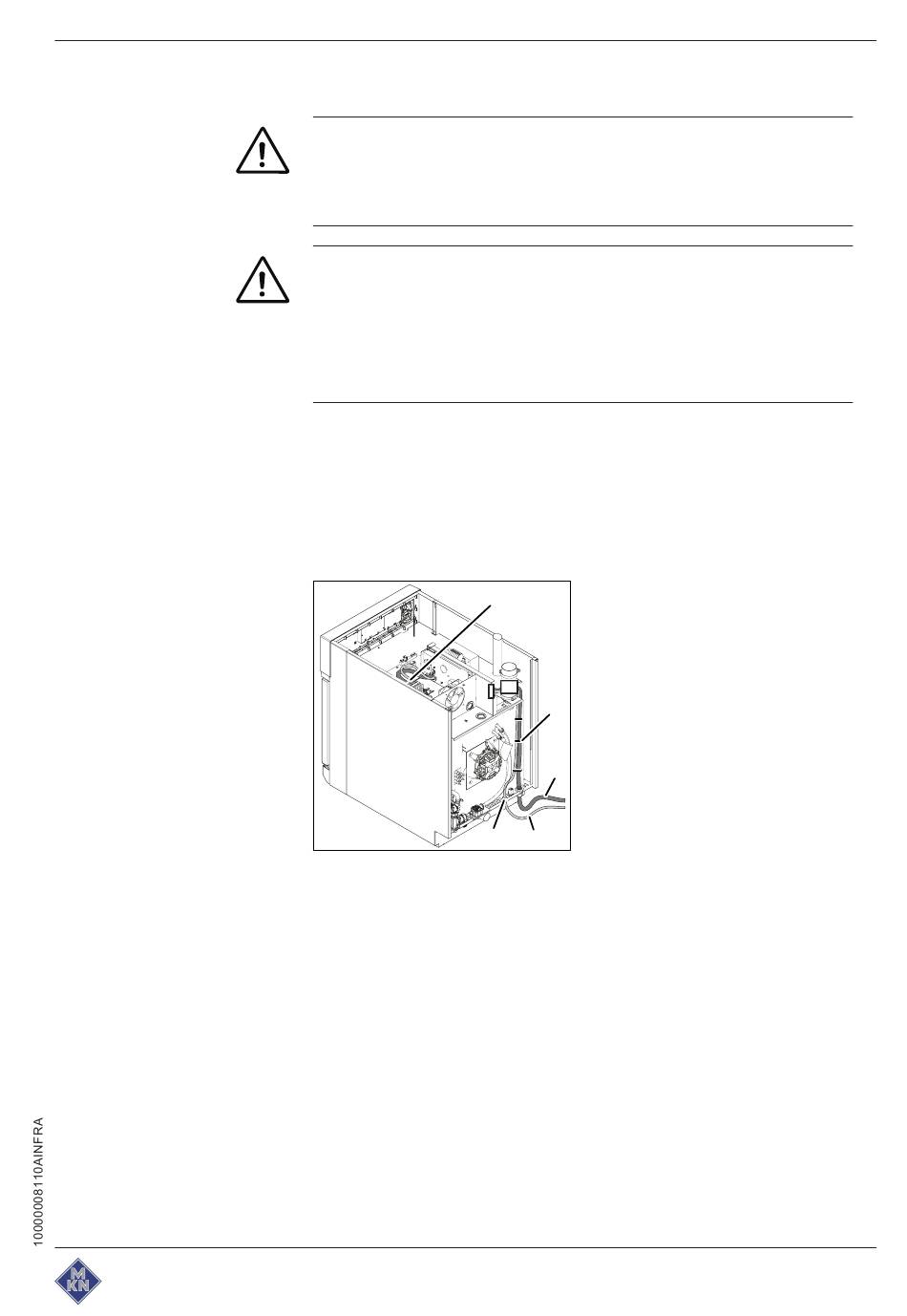

Figure: Raccordement du système d'optimisation de puissance
a Bornes de raccordement X2 du
système d'optimisation de
puissance
b Collier de câbles
c Câble de raccordement électrique
Conduite de raccordement hors tension
Recouvrement de l'appareil ouvert
Panneau arrière ouvert
1. Faire sortir l'ouverture appropriée dans le sol.
2. Visser le presse-étoupe approprié.
3. Guider la conduite de raccordement dans l'appareil à travers le
presse-étoupe.
Notice d'installation
Branchement de l'appareil
a
b
c
d
e
d Conduite de raccordement du
système d'optimisation de
puissance
e Passe-câbles
31
