Branchement de l'appareil
26
2. Glissez délicatement le recouvrement de l'appareil sur la tubulure
d'évacuation de vapeur et la tubulure d'aspiration d'air.
La tubulure d'aspiration d'air doit être glissée dans les
évidements du recouvrement de l'appareil.
3. Appuyez le recouvrement de l'appareil contre le carter.
4. Vissez les vis sur le recouvrement de l'appareil.
Le recouvrement de l'appareil doit être appliqué contre
l'appareil de tous les côtés.
5. Placez la bague d'aérateur sans possibilité de rotation avec les
évidements vers le haut.
6. Vissez le couvercle à la tubulure d'aspiration d'air.
Retrait du recouvrement de l'appareil encastré
a
c
b
a

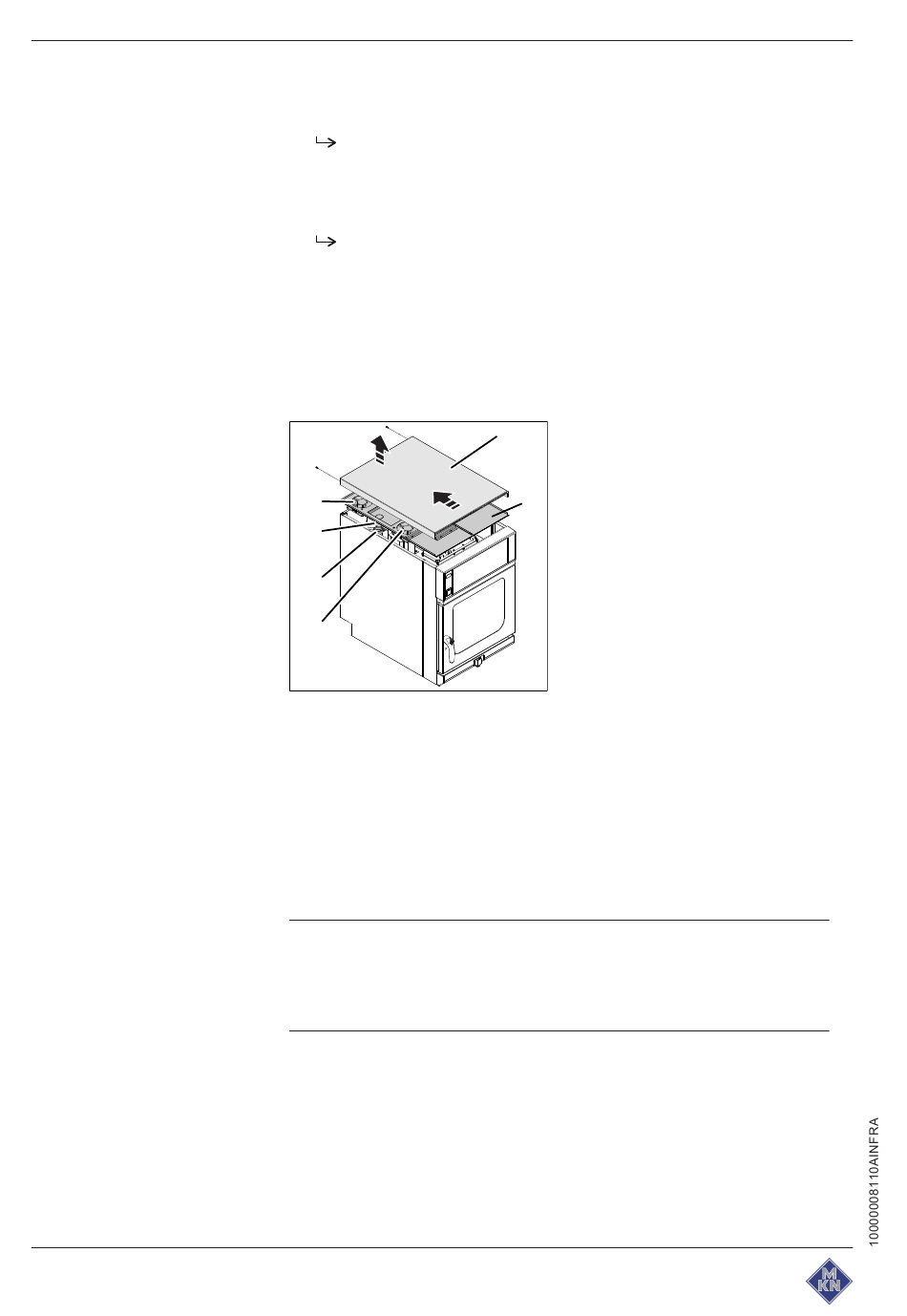

Figure: Retrait du recouvrement de l'appareil
a Ventilateur
b Joint
c Tubulure d'évacuation de vapeur
1. Desserrer les vis du recouvrement de l'appareil.
2. Retirer doucement le recouvrement de l'appareil.
Pose du recouvrement de l'appareil encastré
ATTENTION
Dégâts matériels dus à un carter non étanche
• Contrôlez les joints lors de la pose de pièces de carter.
• Remplacez les joints endommagés.
1. Vérifier que le joint sur la tubulure d'évacuation de vapeur est bien
en place.
2. Enduire de lubrifiant sans acide le joint de la tubulure d'évacuation
de vapeur.
3. Glisser le recouvrement de l'appareil vers l'avant.
4. Poser doucement le recouvrement de l'appareil dans l'alignement
de la tubulure d'évacuation de vapeur.
Notice d'installation
d
e
d Recouvrement de l'appareil
e Déflecteur d'air
