6.1.2 Retrait et pose du recouvrement de l'appareil

Pose de la paroi arrière
ATTENTION
Dégâts matériels dus à un carter non étanche
• Contrôlez les joints lors de la pose de pièces de carter.
• Remplacez les joints endommagés.
1. Poser d'abord le panneau arrière en haut, puis l'appuyer contre le
joint vers le bas.
2. Glisser le panneau arrière vers le haut.
3. Serrer les vis du panneau arrière.
Le panneau arrière doit reposer sur tous les côtés de l'appareil.
Retrait du recouvrement du dispositif de table
a b

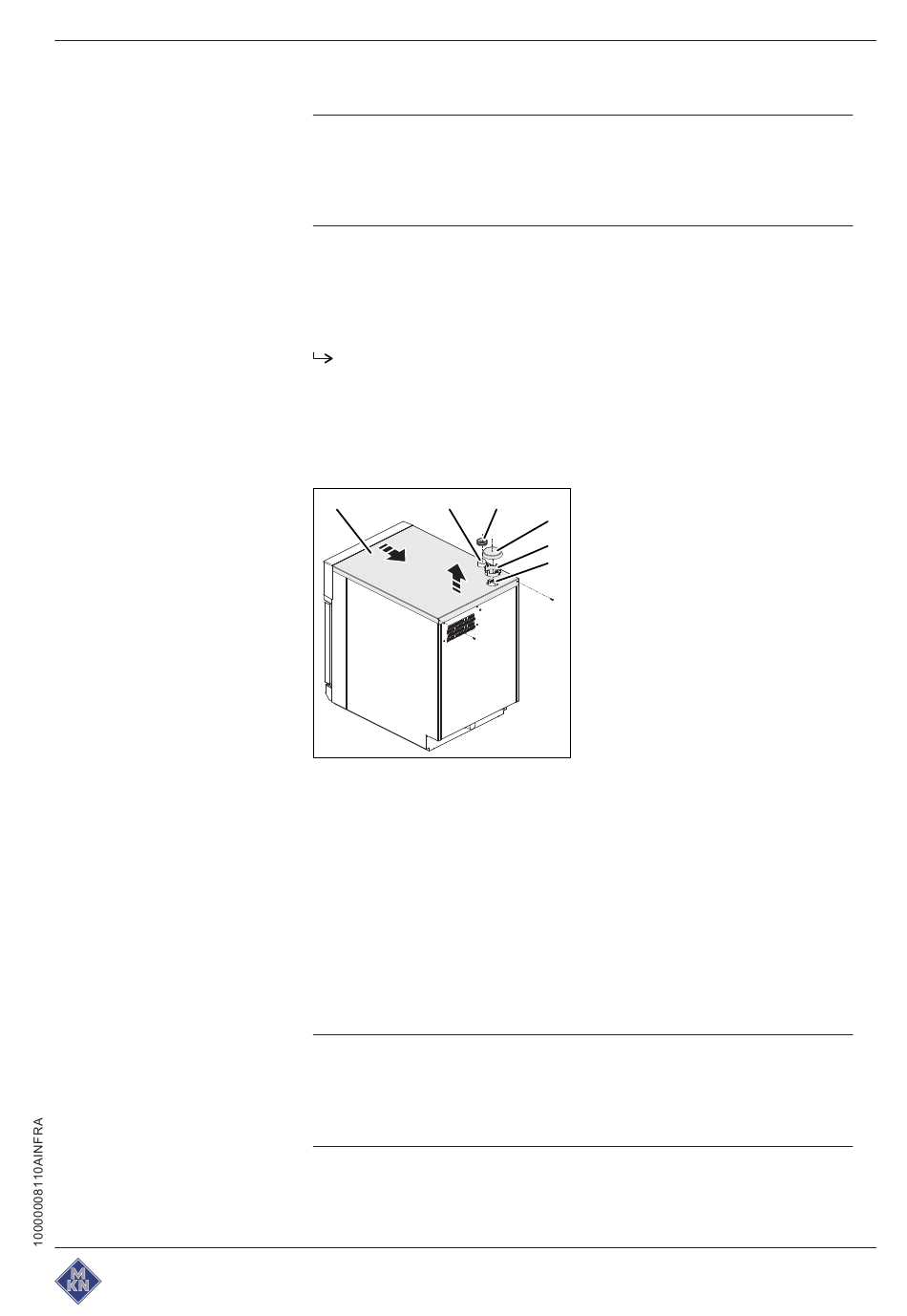

Figure: Retrait du recouvrement de l'appareil
a Recouvrement de l'appareil
b Raccord de sortie de vapeur
c Joint
1. Dévissez le couvercle de la tubulure d'aspiration d'air.
2. Retirez la bague d'aérateur.
3. Dévissez les vis du recouvrement de l'appareil.
4. Retirez délicatement le recouvrement de l'appareil.
Pose du recouvrement du dispositif de table
ATTENTION
Dégâts matériels dus à un carter non étanche
• Contrôlez les joints lors de la pose de pièces de carter.
• Remplacez les joints endommagés.
1. Enduisez le joint de la tubulure d'évacuation de vapeur avec un
lubrifiant sans acide.
Notice d'installation
Branchement de l'appareil
c
d
e
f
d Couvercle
e Bague de l'aérateur
f Tubulure d'aspiration d'air
