MKN SpaceCombi Classic SKECOD610CG2 Notice D'installation page 30

Branchement de l'appareil
Condition préalable Le câble de raccordement électrique répond aux exigences
30
Raccordement de la conduite de raccordement disponible sur
site
c

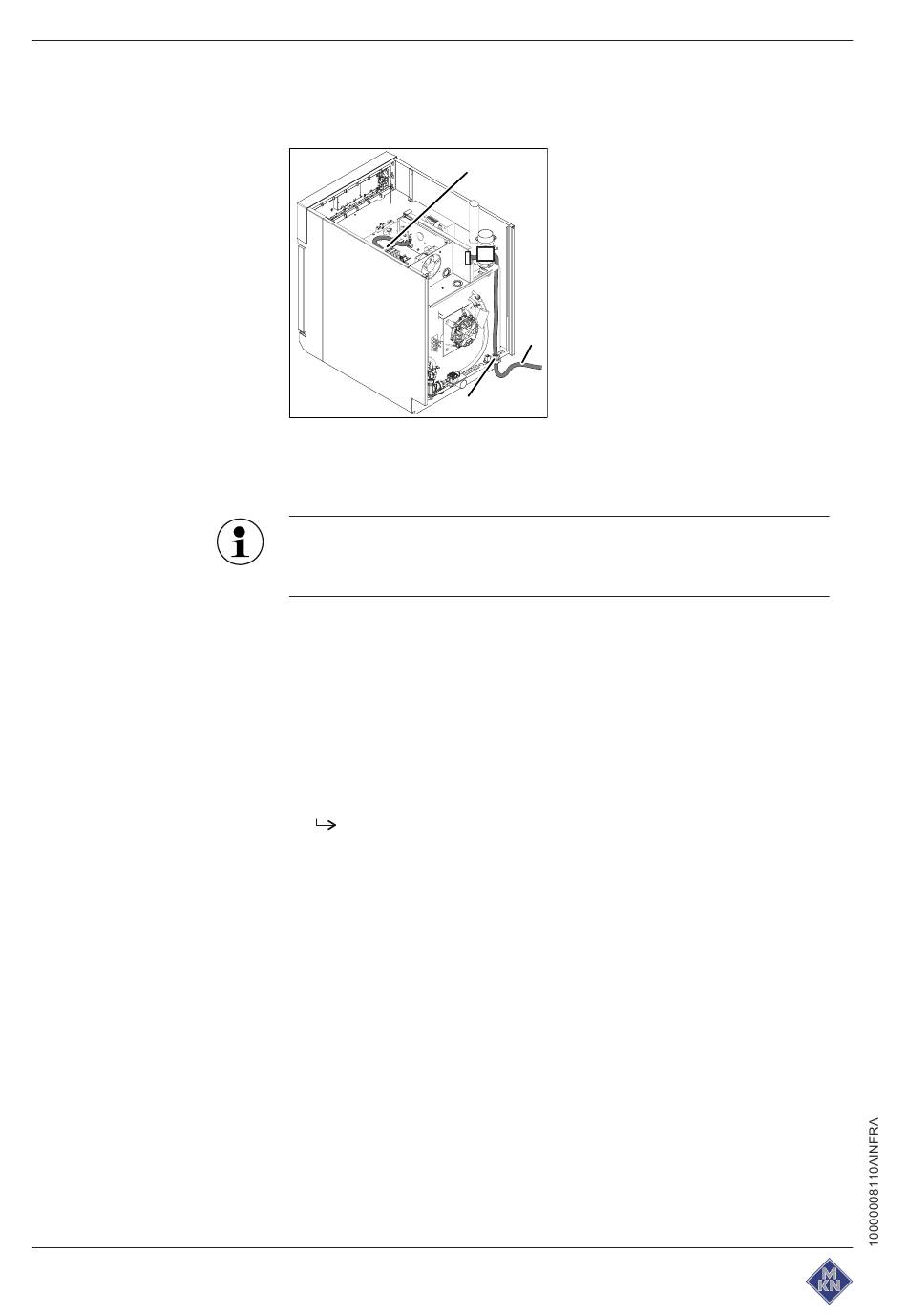

Figure: Câble de raccordement électrique
a Bornes de raccordement
b Câble de raccordement électrique
Si une conduite de raccordement est déjà présente sur place,
respecter les exigences minimales pour le câble de
raccordement électrique.
minimales
Câble de raccordement électrique hors tension
Paroi arrière retirée
Couvercle de l'appareil retiré
1. Débrancher la conduite de raccordement d'usine et la retirer de
l'appareil avec prudence.
Mémoriser la position d'installation de la conduite de
raccordement.
2. Tirer le câble de raccordement jusqu'à l'appareil en passant par le
passe-câble.
3. Poser la conduite de raccordement de sorte qu'elle corresponde
exactement à l'installation en usine.
4. Fixez le câble de raccordement électrique avec le collier de
câbles.
5. Raccorder la conduite de raccordement conformément au schéma
électrique.
6. Serrer fermement le presse-étoupe pour la décharge de traction.
7. Fermez le carter (cf « Ouverture et fermeture du carter »).
8. Remplir le rapport de mise en service.
Notice d'installation
a
b
c Passe-câbles
