8

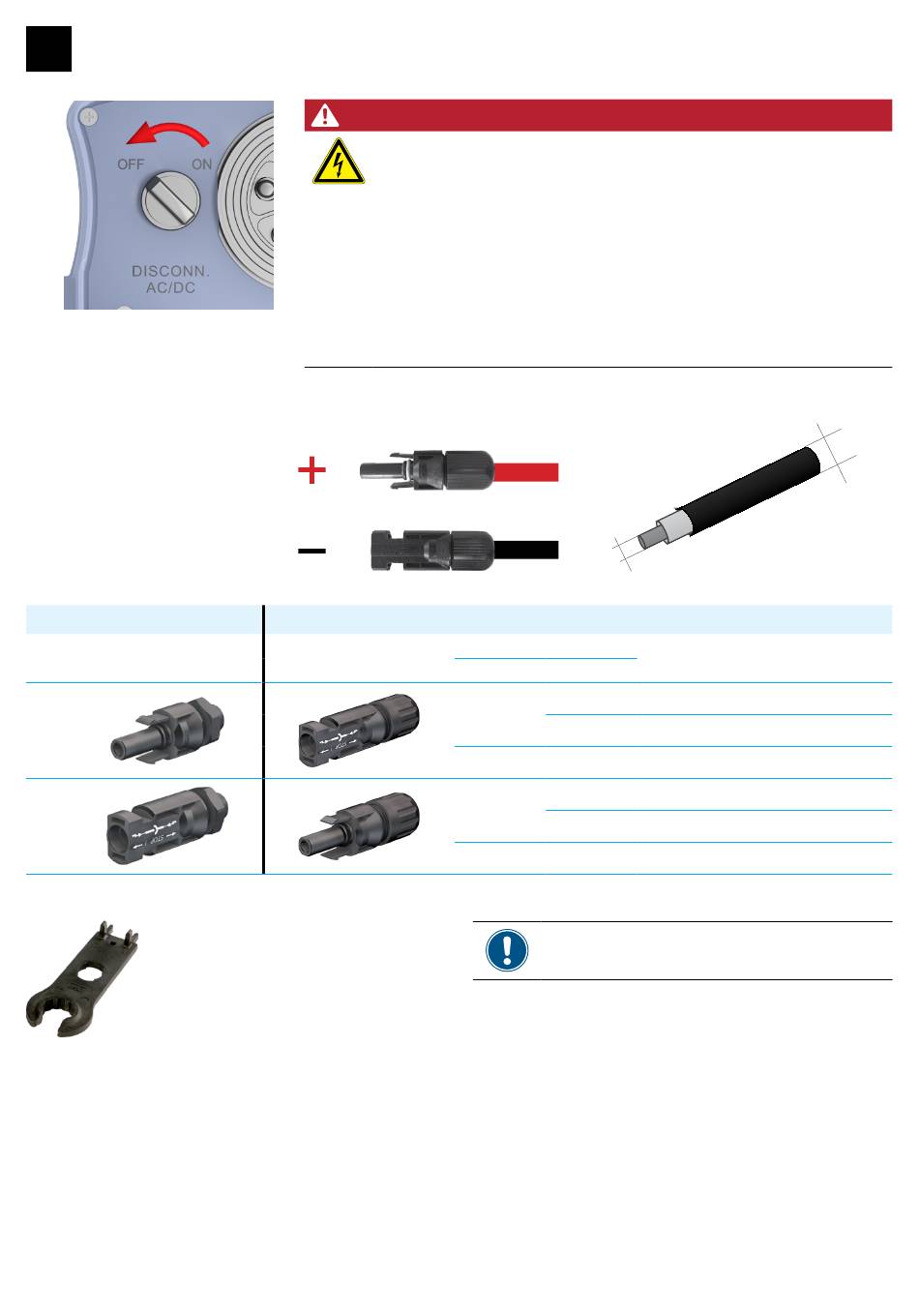

Raccordement aux modules solaires (DC)
► Vérifiez la polarité de la tension
DC avant de raccorder les
modules solaires.
Connecteurs DC sur l'onduleur
DC–
DC+
Utilisez une clé à fourche spéciale pour
les connecteurs DC MC4 si vous devez
déconnecter des connecteurs DC MC4 de
l'onduleur. Sinon vous risquez de détruire les
connecteurs DC et d'annuler la garantie.
Guide d'installation rapide pour onduleurs RPI M30A EU FR 5013234600_00 2015-11-03
DANGER
Danger de mort ou risque de blessures graves liés à une tension
dangereuse
Des tensions dangereuses peuvent être présentes au niveau des connexions
DC de l'onduleur solaire. Lorsque la lumière atteint les modules solaires, ils
commencent immédiatement à produire de l'énergie. Ils le font même si le
soleil ne brille pas.
► Ne débranchez jamais les modules solaires lorsque l'onduleur solaire est
► Coupez tout d'abord le réseau afin que l'onduleur solaire ne puisse plus
► Placez le sectionneur AC/DC en position OFF.
► Protégez les connexions DC contre tout contact accidentel.
Spécification des câbles DC
^
sous charge.
injecter d'énergie.
Fiches pour câble DC
a
mm
2
4/6
5,5-9
10
5,5-9
4/6
5,5-9
10
5,5-9
► Pour garantir un indice de protection IP65, pro-
tégez tous les connecteurs inutilisés à l'aide des
capuchons fournis avec l'onduleur.
a
b
Multi-Contact
mm
3-6
32.0014P0001-UR
32.0016P0001-UR
32.0034P0001
3-6
32.0015P0001-UR
32.0017P0001-UR
32.0035P0001
Fourni avec l'onduleur
1)
b
1)
1)
11
