6 Installation

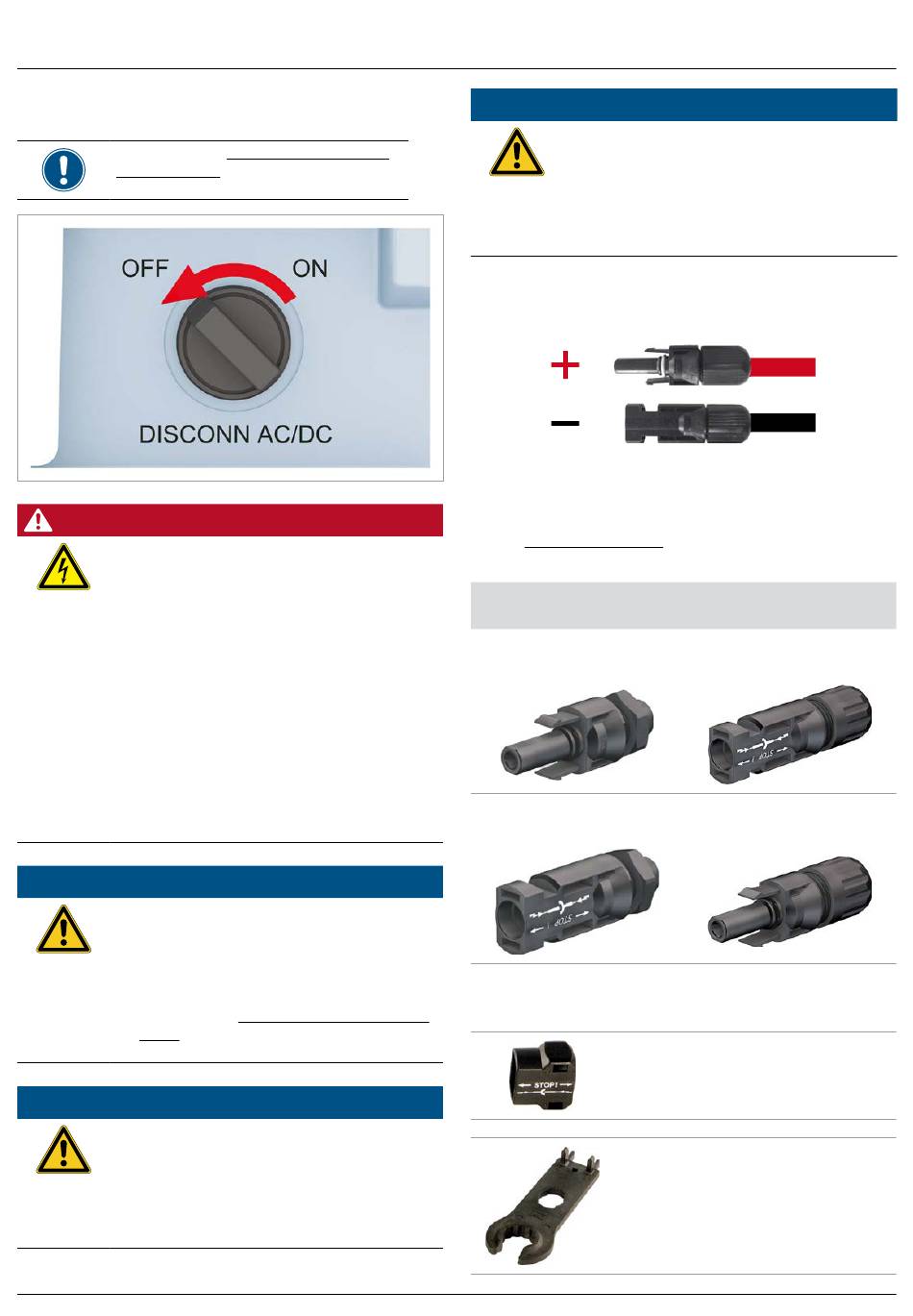

6.9 Raccordement aux modules solaires
(DC)
Lisez le chapitre « 5. Planification de l'ins-
tallation », p. 19 avant de commencer
l'installation.
DANGER
Danger de mort ou de blessures graves par
électrocution
Une tension potentiellement mortelle peut être
appliquée au niveau des connexions DC de
l'onduleur. Lorsque la lumière atteint les modules
solaires, ils commencent immédiatement à pro-
duire de l'énergie. Ils le font même si le soleil ne
brille pas directement sur les modules solaires.
► Ne débranchez jamais les modules solaires
lorsque l'onduleur est en charge.
► Coupez tout d'abord la connexion au réseau
afin que l'onduleur ne puisse pas injecter
d'énergie dans le réseau.
► Placez le sectionneur AC/DC en position
OFF.
► Protégez les connexions DC contre tout
contact accidentel.
REMARQUE
Panneau PV de taille inappropriée.
Un panneau PV de taille inappropriée peut en-
dommager l'onduleur.
► Tenez compte des spécifications techniques
de l'onduleur (plage de tension d'entrée,
intensités maximales et puissance d'entrée
maximale, voir « 13. Données techniques »,
p. 115) au moment de planifier la taille du
panneau PV.
REMARQUE
Pénétration d'humidité.
De l'humidité peut pénétrer dans l'onduleur à
travers les connecteurs DC inutilisés.
► Pour garantir un degré de protection IP65,
protégez tous les connecteurs DC inutilisés
à l'aide des capuchons fournis avec l'ondu-
leur.
62
REMARQUE
Risque de dommages sur la machine et
l'équipement.
Le dépassement de l'intensité maximale par
entrée DC peut entraîner une surchauffe des
entrées DC.
► Tenez toujours compte de l'intensité maxi-
male des entrées DC au moment de planifier
l'installation.
Couleurs des câbles
Utilisez un câble rouge pour DC+ et un câble noir pour DC–.
Types de connecteur
Les fiches DC sont fournies avec l'onduleur. Les fiches peuvent
également être commandées auprès de Multi-Contact sur le site
Internet www.multi-contact.de. La taille nécessaire dépend de la
section des fils et de l'épaisseur du câble utilisé.
Type de connecteur DC sur
l'onduleur
Le connecteur DC-MOINS est
une fiche mâle.
Le connecteur DC-PLUS est
une prise femelle.
Le manuel peut être téléchargé sur le site Internet de Mul-
ti-Contact. Ce manuel indique également les outils à utiliser.
Manuel d'installation et de fonctionnement pour les onduleurs RPI M6A M8A M10A V1.0 EU FR 2016-04-01
Pièce antagoniste néces-
saire pour le câble
Une prise femelle est requise
pour le câble DC noir.
Une fiche mâle est requise
pour le câble DC rouge.
France : les capuchons de sécurité sont
nécessaires pour chaque entrée DC
connectée à une chaîne de modules
solaires.
Il est recommandé d'utiliser une clé à
fourche spéciale pour les connecteurs
DC MC4 si vous devez déconnecter des
connecteurs DC MC4 de l'onduleur. Sinon
vous risquez de détruire les connecteurs
DC.
